S2L 3.50/28/90F 3.5SN OR BX
Produktbild

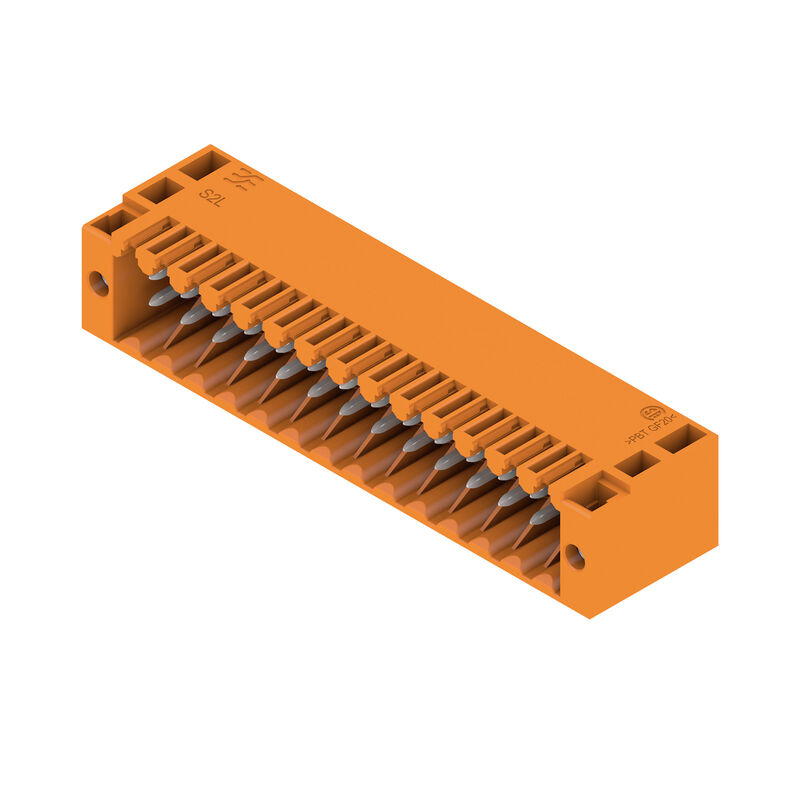

S2L 3.50/28/90F 3.5SN OR BX
Produktbild

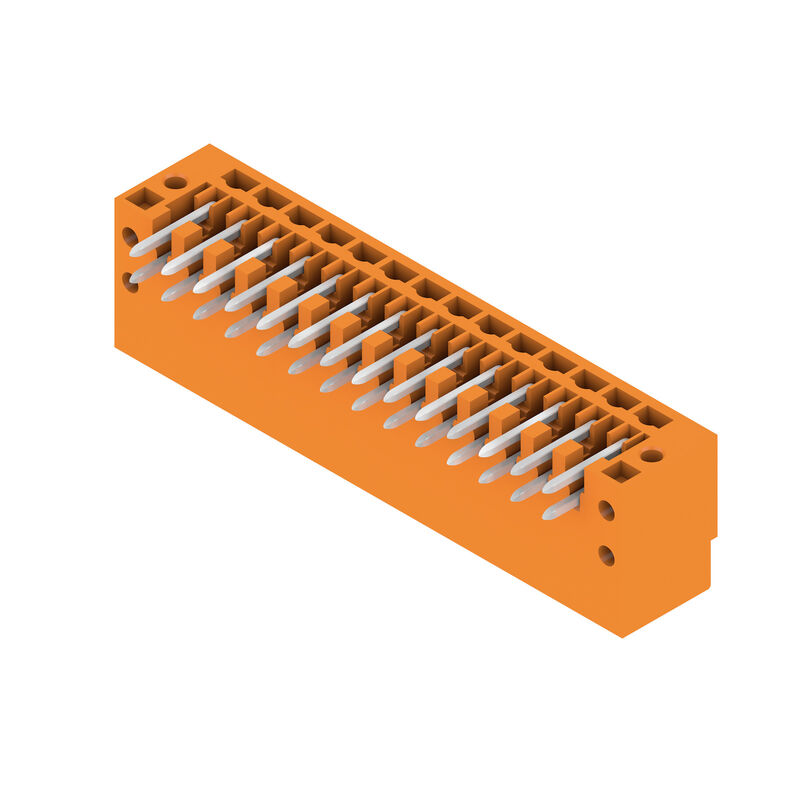

S2L 3.50/28/90F 3.5SN OR BX
Maßbild

S2L 3.50/28/90F 3.5SN OR BX

Штекерный соединитель печатной платы, Штырьковый соединитель, Розетка, Соединение THT под пайку, 3.50 mm, Количество полюсов: 28, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, Ящик

Art.-Nr. 1728580000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Ist Gegenstück von 2 Verwandte Artikel 33
Approvals Основные данные для заказа Dimensions and weights Environmental Product Compliance System specifications Material data Dati di dimensionamento secondo IEC Rated data acc. to CSA Nenndaten nach UL 1059 Opakowanie Wichtiger Hinweis Klassifikationen

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Основные данные для заказа

Versión
Штекерный соединитель печатной платы, Штырьковый соединитель, Розетка, Соединение THT под пайку, 3.50 mm, Количество полюсов: 28, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, Ящик
Código
1728580000
Tipo
S2L 3.50/28/90F 3.5SN OR BX
GTIN (EAN)
4032248040049
Qty.
30 Stück
Produkt-Kennzahlen
IEC: 250 V / 10 A
UL: 150 V / 10 A
Verpackung
Box

Dimensions and weights

Depth
14,2 mm
Profondità (pollici)
0,559 inch
Altura
14 mm
Höhe (inch)
0,551 inch
Höhe niedrigstbauend
10,5 mm
Anchura
56 mm
Breite (inch)
2,205 inch
Peso netto
5,87 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
Keine SVHC über 0,1 Gew.-%

System specifications

Produktfamilie
OMNIMATE Signal - seria B2L/S2L 3.50 - 2-rzędowe
Anschlussart
Kretskortanslutning
Montage auf der Leiterplatte
THT-Lötanschluss
Raster in mm (P)
3,5 mm
Passo in pollici (P)
0,138 "
Abgangswinkel
90°
Polzahl
28
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
d = 1,0 mm
oktogonal
Diametro foro di equipaggiamento (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
45,5 mm
L1 in Zoll
1,791 "
Anzahl Reihen
1
Polreihenzahl
2
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Kodierbar
Ja
Steckkraft/Pol, max.
5 N
Ziehkraft/Pol, max.
4 N
Anzugsdrehmoment
  • Drehmoment Typ:
    Befestigungsschraube, Leiterplatte
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        1610740000

Material data

Materiale isolante
PBT
Szín
orange
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 200
Brennbarkeitsklasse nach UL 94
V-0
Materiale dei contatti
Cu-leg
Superficie dei contatti
verzinnt
Schichtaufbau - Lötanschluss
2...3 µm Ni / 5...7 µm Sn glanz
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-30 °C
Temperaturbereich Montage, max.
100 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
10 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
10 A
Névleges áram, min. pólusszám (Tu=40°C)
9 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
8,5 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
125 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
80 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Portata transitoria
3 x 1s mit 77 A

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1488444
Nennspannung (Use group B / CSA)
150 V
Nennstrom (Use group B / CSA)
5 A
Odkaz na hodnoty pro schválení
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
150 V
Nennspannung (Use group C / UL 1059]
50 V
Corrente nominale (Gruppo B / UL 1059)
10 A
Nennstrom (Use group C / UL 1059)
10 A
Odkaz na hodnoty pro schválení
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Opakowanie

Verpackung
Ящик
VPE Länge
351 mm
VPE Breite
136 mm
VPE Höhe
25 mm

Wichtiger Hinweis

IPC megfelelőség
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notas
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Reihenabstand siehe Lochbilder
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Bestückungsloch-Durchmesser D = 1,3+0,1mm
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Zur zusätzlichen mechanischen Unterstützung, von Stiftleisten mit Schraubflansch (…F), empfehlen wir eine zusätzliche Verschraubung mit Befestigungsschrauben (Blechschraube ISO 1481-ST 2,2X4,5 C oder ISO 7049-ST 2,2X4,5 C – siehe Zubehör). Verschraubung nur vor dem Löten zulässig.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
