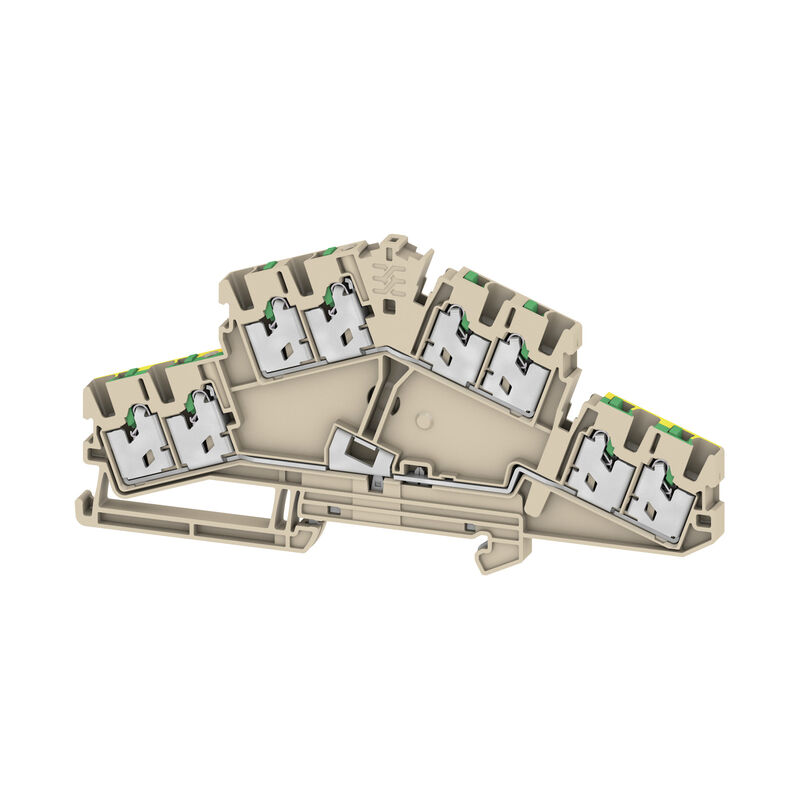

多層モジュラー端子, SNAP IN, ダークベージュ, 2.5 mm², 800 V, 接続数: 8, レベル数: 2, TS 35, V-0

商品番号 3093150000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 89 関連製品 19
承認 一般注文データ 寸法と重量 温度 材料データ システム仕様 追加の技術データ クランプ用コンダクタ（追加接続） クランプ用コンダクタ（定格接続） 全般 評価データ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)

一般注文データ

バージョン
多層モジュラー端子, SNAP IN, ダークベージュ, 2.5 mm², 800 V, 接続数: 8, レベル数: 2, TS 35, V-0
注文番号
3093150000
種別
S2T 2.5 8C FT-PE
GTIN (EAN)
4099987110143
数量
50  items

寸法と重量

深さ
64.5  mm
奥行き（インチ）
2.539  inch
DIN レールを含む奥行き
65  mm
高さ
127.5  mm
高さ（インチ）
5.02  inch
幅
5.1  mm
幅（インチ）
0.201  inch
正味重量
30.1  g

温度

保管温度
-25 °C...55 °C
周囲温度
-5 °C
連続動作温度、最小
-60  °C
連続動作温度、最大
130  °C

材料データ

基本材質
Wemid
色
ダークベージュ
操作要素の色
緑色
UL 94 可燃性等級
V-0

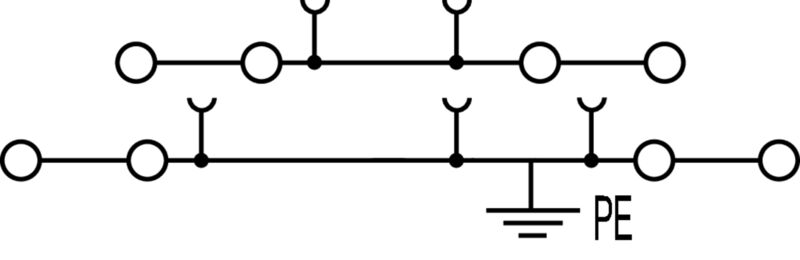

システム仕様

エンドカバープレートの要求
はい
電位数
2
レベル数
2
レベルごとのクランプポイント数
4
層ごとの電位数
1
内部で交差接続されたレベル
いいえ
PE 接続
はい
取り付けレール
TS 35
N 関数
いいえ
PE 関数
はい
PEN 関数
いいえ

追加の技術データ

スナップインペグ付属
いいえ
取り付け方式
TS 35
固定形式
篏合仕様
爆発試験バージョン
いいえ
篏合仕様
はい
開放側面
右

クランプ用コンダクタ（追加接続）

接続種別、追加接続
SNAP IN

クランプ用コンダクタ（定格接続）

IEC 60947-1 準拠のゲージ
A2
クランプ範囲、最大
2.5  mm²
クランプ範囲、最小
0.34  mm²
ツインワイヤエンドフェルール、最大
0.75  mm²
ツインワイヤエンドフェルール、最小
0.5  mm²
刃寸法
0.6 x 3.5 mm
導体接続断面積 AWG、最大.
AWG 14
接続数
8
接続断面、撚線、最大
2.5  mm²
接続断面、撚線、最小
0.34  mm²
接続断面、細径撚線、最大
2.5  mm²
接続断面、細径撚線、最小
0.34  mm²
接続方向
傾斜/角度のついた
接続方式
SNAP IN
接続方式 2
SNAP IN
被覆剥き長さ
10  mm
配線接続断面 AWG、最小
AWG 22
配線接続断面、ソリッドコア、最小
0.34  mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
2.5  mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
0.34  mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
2.5  mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0.34  mm²
配線接続断面、細径撚線、最大
2.5  mm²
配線接続断面、細径撚線、最小
0.34  mm²
配線接続断面ソリッドコア、最大
2.5  mm²

全般

取り付けレール
TS 35
導体接続断面積 AWG、最大.
AWG 14
標準
IEC 60947-7-1
IEC 60947-7-2
配線接続断面 AWG、最小
AWG 22

評価データ

定格断面
2.5  mm²
定格電圧
800  V
定格 DC 電圧
800  V
公称電流
24  A
最大導体電流
24  A
標準
IEC 60947-7-1
IEC 60947-7-2
IEC 60947-7-x 準拠の容量抵抗
1.33  mΩ
定格インパルス耐電圧
8 kV
IEC 60947-7-xに準拠した出力損失
0.77  mW
サージ電圧カテゴリー
III
汚染度
3

分類

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-02
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
