SAIBGP-P-5L-8/13-M12
SAIBGP-P-5L-8/13-M12

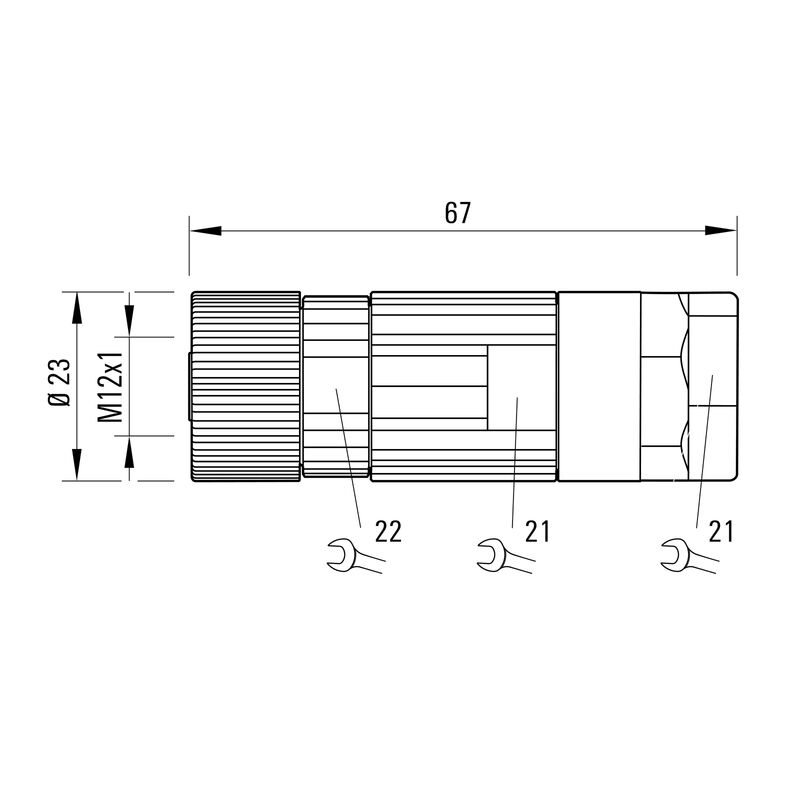

Maßzeichnung
SAIBGP-P-5L-8/13-M12

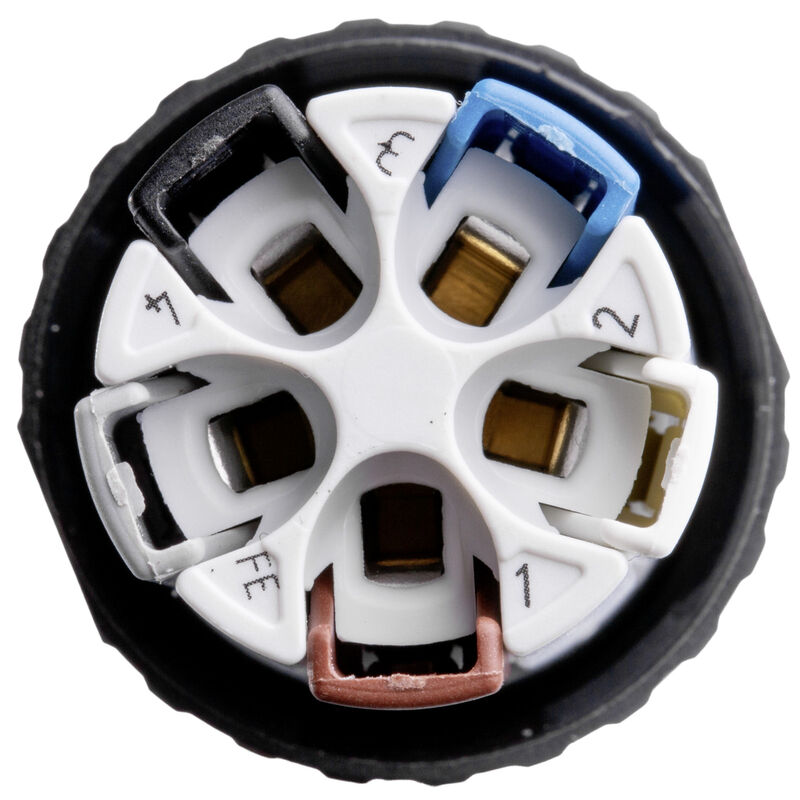

Polbild
Socket
SAIBGP-P-5L-8/13-M12
SAIBGP-P-5L-8/13-M12
SAIBGP-P-5L-8/13-M12

SAIBGP-P-5L-8/13-M12

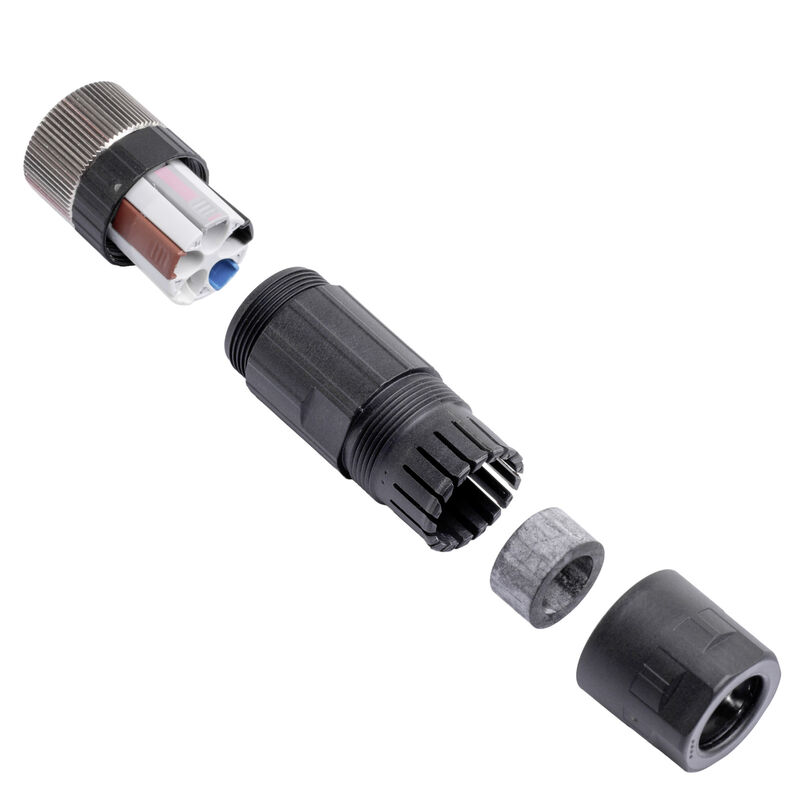

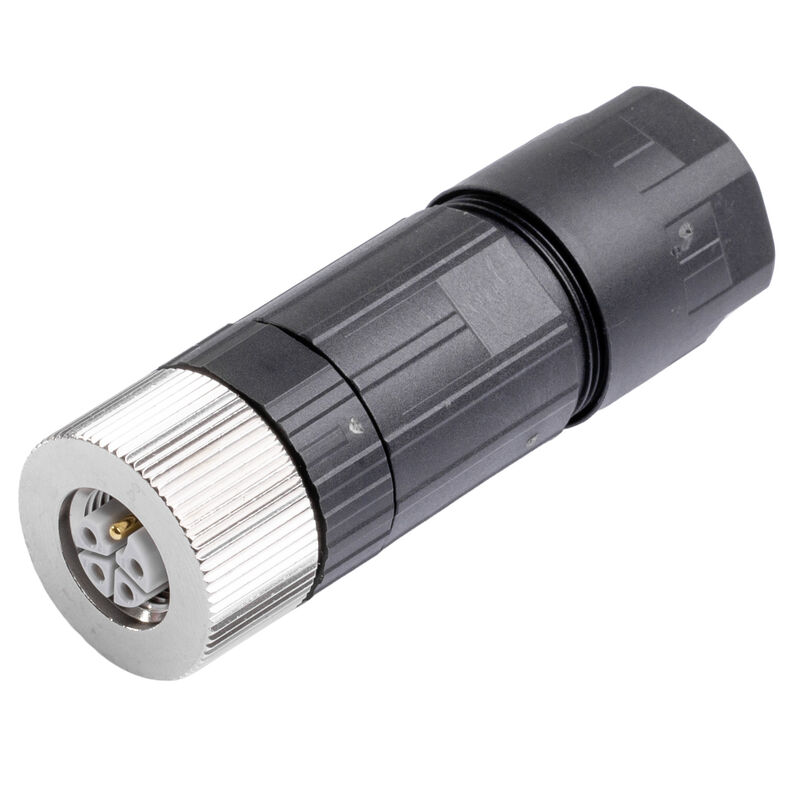

freikonfektionierbarer Steckverbinder, M12

Art.-Nr. 3119510000
Datenblatt herunterladen Engineering Support
Verwandte Artikel 1
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Freikonfektionierbare Steckverbinder Allgemeine Daten Normen Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
freikonfektionierbarer Steckverbinder, M12
Best.-Nr.
3119510000
Art
SAIBGP-P-5L-8/13-M12
GTIN (EAN)
4099987254175
VPE
1 Stück

Abmessungen und Gewichte

Breite
67 mm
Breite (inch)
2,638 inch
Durchmesser
23 mm
Nettogewicht
90 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Technische Daten Freikonfektionierbare Steckverbinder

Anschlussart
PUSH IN
Bemessungsspannung
  • Bemessungsspannung:
    63 V
  • Spannungsart:
    DC
Codierung
L-coded
Gehäusebasismaterial
Zinkdruckguss vernickelt
PA 66
Kabeldurchmesser, max.
13 mm
Kabeldurchmesser, min.
8 mm
Kontaktausführung
Buchse
Kontaktmaterial
CuSn
Kontaktoberfläche
Ni/Au
LED
Nein
Leiteranschlussquerschnitt, max.
2,5 mm²
Leiteranschlussquerschnitt, min.
1,5 mm²
Material Gewindering
Zinkdruckguss
Nennspannung
63 V
Nennstrom
16 A
Polzahl
5
Schirmanschluss
Nein
Schutzart
IP67
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-40 … +85 ° C
Verschmutzungsgrad
3

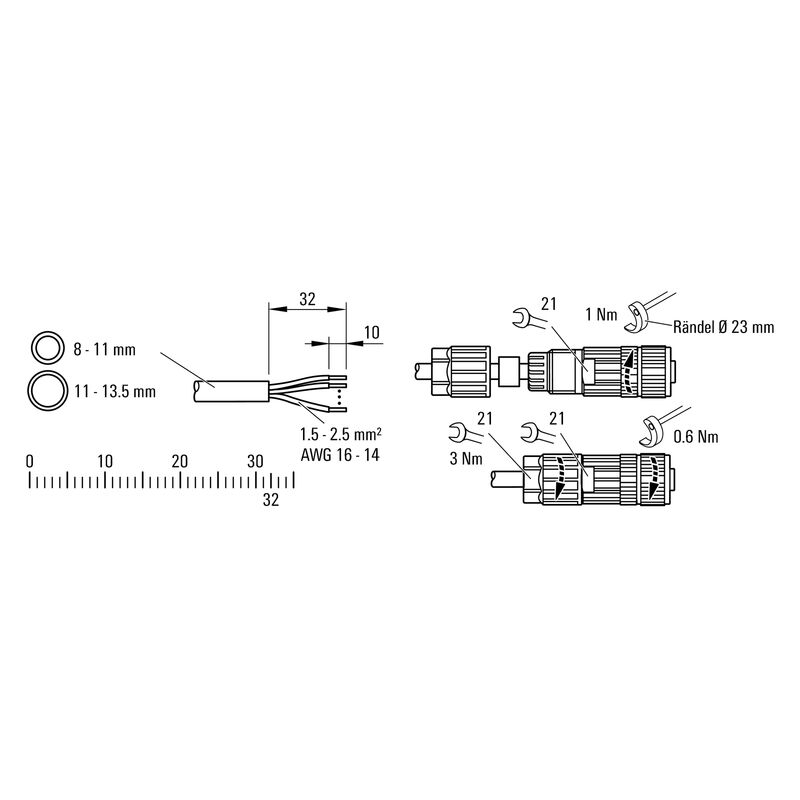

Einbaulage, Montagehinweis
Die Pinbelegung des Steckverbinders kann zum Kabelabgang um 45° gedreht werden

Allgemeine Daten

Polzahl
5
Anschluss 1
M12
Anschluss 2
PUSH IN
Brennbarkeitsklasse nach UL 94
V-0
Gehäusebasismaterial
Zinkdruckguss vernickelt
PA 66
Anschlussgewinde
M12
Kontaktmaterial
CuSn
Kontaktoberfläche
Ni/Au
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 16
Průřez vodiče, pevným, max. (AWG)
AWG 14
Wire connection cross section, finely stranded, min.
1,5 mm²
Wire connection cross section, finely stranded, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
2,5 mm²
Wire cross-section, solid, min.
1,5 mm²
Wire cross-section, solid, max.
2,5 mm²
Sección de conexión del conductor, flexible, mín. (AWG)
AWG 16
Section de raccordement du conducteur, souple, max. (AWG)
AWG 14
Árnyékolás
Nem
Grado di protezione
IP67
Cicli di inserimento
≥ 100

Normen

Steckverbinder Norm
IEC 61076-2-101

Klassifikationen

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
