SAIH-SLL-3X1.0-16X0.5-500
SAIH-SLL-3X1.0-16X0.5-500
Детальный чертеж

SAIH-SLL-3X1.0-16X0.5-500

Sensor/actuator line, Number of poles: 19, 500 m, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

N.º de artículo 2764900000
Descargar hoja de datos Soporte técnico
Accesorios 2 Productos relacionados 8
Approvals General ordering data Dimensiones y pesos Environmental Product Compliance Технические характеристики кабеля Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

General ordering data

Версия
Sensor/actuator line, Number of poles: 19, 500 m, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
Заказ №
2764900000
Тип
SAIH-SLL-3X1.0-16X0.5-500
GTIN (EAN)
4064675031215
Qty.
1 adet
Packaging
on plywood reel

Dimensiones y pesos

Peso neto
92,162 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

Технические характеристики кабеля

Возможно использование с троссом для протяжки
Да
Галогены
Нет
Диапазон температур, движущ.
-25...80 °C
Диапазон температур, стацион.
-50...80 °C
Длина кабеля
500 m
Изоляция
TPM
Количество жил
19
Количество контактов
19
Материал оболочки
Полиуретан
Поперечное сечение (печать/онлайн)
3 x 1,0 мм² + 16 x 0,5 мм²
Прочность при кручении
0 °/m
Радиус изгиба мин., изменяющийся
10 x диаметр кабеля
Радиус изгиба, мин., постоянный
5 x диаметр кабеля
Скорость
200 m/s
Стойкость к сварочным искрам
Нет
Ускорение
5 m/s²
Устойчивость к воздействию масла
Да
Устойчивые к каплям сварочного металла
Нет
Цвет оболочки
черный
Цветовая кодировка
Yellow / brown
коричневый/зеленый
красный/синий
зеленый
синий
серый/розовый
белый/зеленый
белый/желтый
белый/серый
черный
зеленый/желтый
белый
желтый
розовый
серый/коричневый
коричневый
фиолетовый
красный
серый

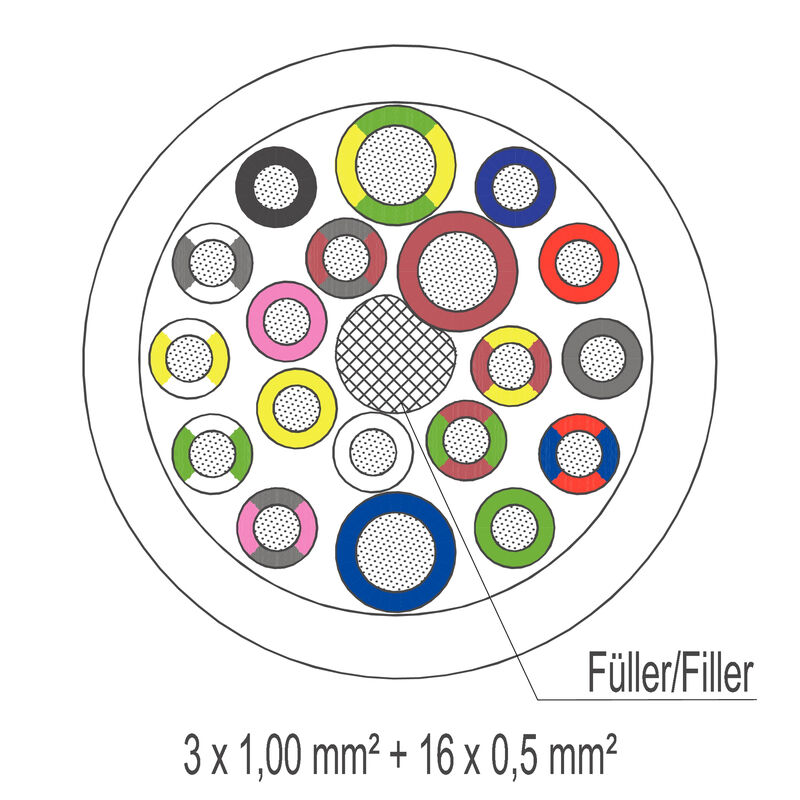

Цветовая кодировка (поперечное сечение провода)
  • Wire cross-section:
    3 x 1.0 mm²
  • Colour coding:
    hnědá
  • Průřez vodiče:
    16 x 0.5 mm²
  • Codage de couleur:
    sárga-barna
Циклы сгиба
2 millió
Экранированный
Nem

Classifications

ETIM 8.0
EC003250
ETIM 9.0
EC003250
ETIM 10.0
EC003250
ECLASS 14.0
27-06-01-06
ECLASS 15.0
27-06-01-06
