Caratteristiche

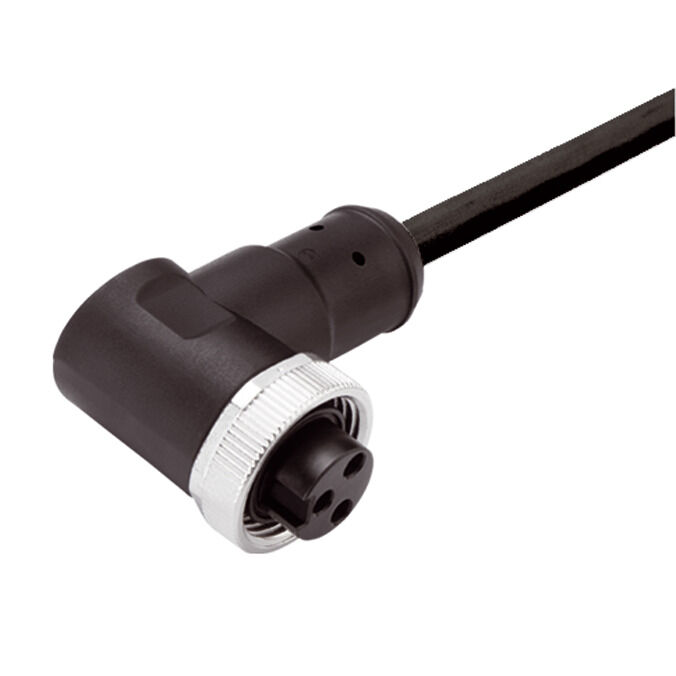

| Versione | Cavo per sensori e attuatori, Un’estremità senza connettore, 7/8", Numero di poli : 3 (2 + PE), 10 m, Connettore femmina angolato, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No |
| N. d’ordine | 1292111000 |
| Tipo | SAIL-7/8BW-3-10U |
| GTIN (EAN) | 4050118087840 |
| CPZ | 1 Pezzo |
| Peso netto | 500 g |
| Stato conformità RoHS | Conforme |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | ebf89fc8-a87f-4691-b87a-dfb9921774b4 |
| Alogeni | No |
| Campo delle temperature, posa fissa | -50...80 °C |
| Campo delle temperature, posa mobile | -20...80 °C |
| Codifica a colori |
blu
marrone Verde/giallo |
| Colore della guaina | nero |
| Diametro esterno | 7.4 mm ± 0.2 mm |
| Funzione PE | Sì |
| Guaina secondo UL AWM Style | 20234 (80 °C / 1000 V) |
| Idoneità all'installazione con catene portacavi | Sì |
| Irradiazione con legami trasversali | No |
| Isolamento | TPM |
| Lunghezza cavo configurabile | No |
| Lunghezza del cavo | 10 m |
| Materiale della guaina | PUR |
| Numero di poli | 3 (2 + PE) |
| Raggio di curvatura min., mobile | 7,5 x diametro cavo |
| Resistente alle perle di saldatura | No |
| Resistenza alla torsione | 0 °/m |
| Resistenza alle scintille di saldatura | No |
| Schermato | No |
| Sezione del conduttore | 1,5 mm² |
| Campo di temperatura custodia | -40 … +85 ° C |
| Cicli di inserimento | ≥ 100 |
| Codifica | nessuno |
| Corrente nominale | 12 A |
| Filettatura del collegamento | 7/8" |
| Grado di lordura | 3 |
| Grado di protezione |
IP68
se avvitato |
| LED | No |
| Materiale anello filettato | Pressofusione di zinco |
| Materiale base della custodia | PUR |
| Materiale dei contatti | CuZn |
| ponticellato | No |
| Resistenza contro l'isolamento | 108 Ω |
| Superficie dei contatti | Au (oro) |
| Tensione di dimensionamento (UL) | 600 V |
| Tensione di impulso nominale | 2.500 V |
| Tensione nominale | 300 V |
| Versione | Connettore femmina angolato |
| Corrente nominale | 9 A (4 e 5 poli), 12 A (3 poli) |
| Resistenza contro l'isolamento | 108 Ω |
| Tensione nominale | 300 V |
| N° Certificato (cULus) | E307231 |
| Spina di collegamento a sinistra | IP68, Contatto femmina, Angolato a 90°, Plastica, non schermate |
| Spina di collegamento a destra | estremità conduttore libera |
| Titolo dell'immagine 03 | Disegno quotato |
| Disegno legenda-03 | Angled socket |
| Titolo dell'immagine 04 | Schema dei poli |
| Disegno legenda-04 | Socket |
| Titolo dell'immagine 06 | L'utensile ideale: Screwty ® con funzione di coppia |
| Disegno legenda-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251854) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1292111000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1292111000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E307231 |
