SAIL-M12BW-12-10U
SAIL-M12BW-12-10U
Габаритный чертеж
Angled socket
SAIL-M12BW-12-10U
Схема контактов
Socket
SAIL-M12BW-12-10U
Схема соединений

SAIL-M12BW-12-10U

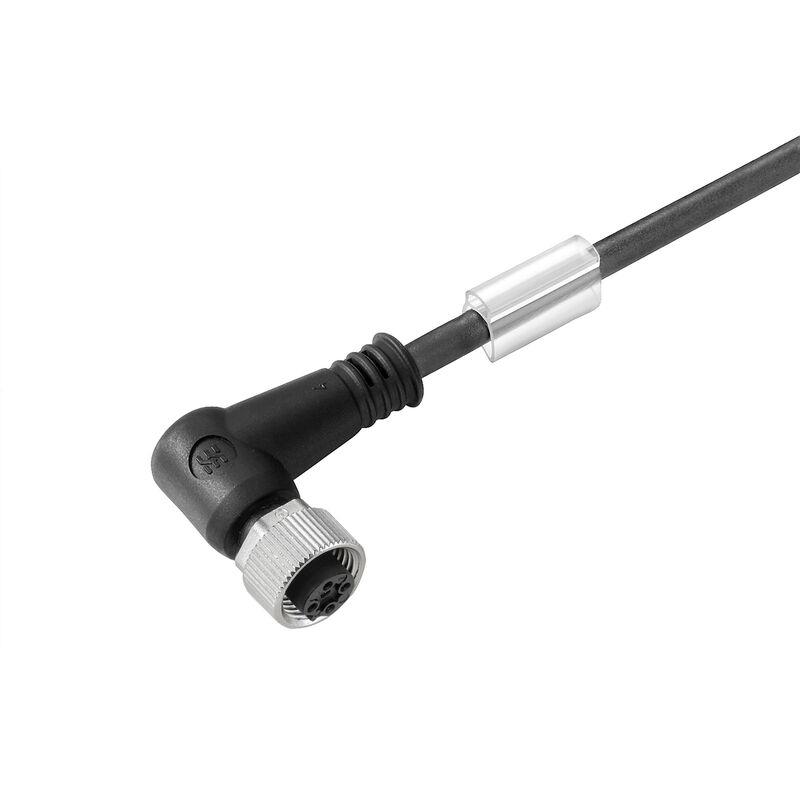

Sensor/actuator line, One end without connector, M12, Number of poles : 12, 10 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

№ продукта 1898241000
Загрузить спецификации Инженерная поддержка
Аксессуары 7 Связанные продукты 8
Approvals General ordering data Размеры и массы Environmental Product Compliance Specyfikacje techniczne kabla General technical data Właściwości elektryczne Allmänna standarder Normer wtyki lewe wtyki prawe Изображения продукции Klassifikationen

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

General ordering data

버전
Sensor/actuator line, One end without connector, M12, Number of poles : 12, 10 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
주문 번호
1898241000
유형
SAIL-M12BW-12-10U
GTIN(EAN)
4032248534432
Кол.
1 Штука

Размеры и массы

Масса нетто
378 g

Environmental Product Compliance

RoHS 준수 상태
Compliant with exemption
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

UL AWM 방식 규격 외부 클래딩
20549 (80 °C / 300 V)
UL AWM 방식 규격 코어
10493 (80 °C / 300 V)
가속
5 m/s²
구부림 반경, 최소, 고정
5 x średnica kabla
구부림 반경, 최소, 이동
10 x średnica kabla
구부림 주기
1 mln
구성 가능 케이블 길이
Nie
비틀림 저항
180 °/m
속도
5 m/s
온도 범위, 고정
-40...80 °C
온도 범위, 이동
-25...80 °C
외경
5.6 mm ± 0.2 mm
외피 색상
svart
외피 재질
PUR
용접 비드 내성
Nej
용접 스파크 저항
Nej
절연
PP
조사 교차결합
Nej
차폐
Nej
컬러 코딩
gul
rosa
Röd/blå
svart
Grå/rosa
grön
vit
blå
violett
brun
röd
grå
케이블 길이
10 m
케이블 캐리어에 적합
Yes
코어 단면적
0.14 mm²
폴 수
12
할로겐
No

General technical data

AF size
13 mm
jumpered
No
LED
No
Nominal current
1.5 A
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP67
po wkręceniu
IP65
IP66
Temperature range of housing
-40 - +85 °C
Threaded ring material
mosiądz, niklowany
Tightening torque
M12: 1.0 Nm
결선 나사산
M12
공칭 전압
30 V
버전
Gniazdo, kątowe
절연 저항
108 Ω
접점 표면
förgylld
코딩
A-coded
하우징 기본 재질
PUR

Właściwości elektryczne

공칭 전압
30 V
절연 저항
108 Ω
정격 전류
2 A (8-polig) / 1,5 A (12-polig)

Allmänna standarder

인증 번호(cULus)
E307231
커넥터 표준
IEC 61076-2-101

Normer

커넥터 표준
IEC 61076-2-101

wtyki lewe

Plug left
M12, Kodowanie A, IP67, styk żeński, zakrzywiony 90°, Tworzywo sztuczne, nieekranowane

wtyki prawe

Plug right
Wolny koniec przewodu

Изображения продукции

Подпись к рисунку - 06
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Подпись под рисунком-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
