SAIL-M12G-L-10PGR
SAIL-M12G-L-10PGR
Rozměrový výkres
SAIL-M12G-L-10PGR
Schéma pólů
Plug
SAIL-M12G-L-10PGR
Schéma připojení
SAIL-M12G-L-10PGR
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12G-L-10PGR

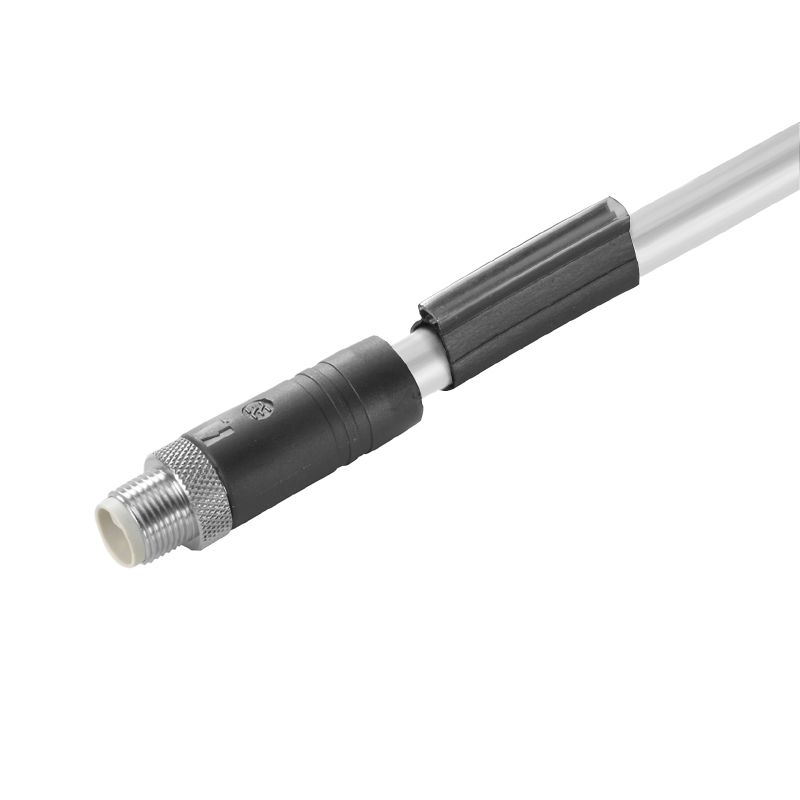

센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M12, 폴 수 : 5, 10 m, 핀, 직선형, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

ID výrobku 2455221000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 4
승인 일반 주문 데이터 Rozměry a hmotnosti 환경 제품 규정 준수 Technische Daten Kabel Allgemeine Technische Daten Electrical properties Normas generales Normas Conector izquierdo Conector derecho Classifications

승인

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E257571

일반 주문 데이터

Ausfuehrung
센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M12, 폴 수 : 5, 10 m, 핀, 직선형, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
Best.-Nr.
2455221000
Art
SAIL-M12G-L-10PGR
GTIN (EAN)
4050118470154
Qty.
1 adet

Rozměry a hmotnosti

Čistá hmotnost
500 g

환경 제품 규정 준수

RoHS-Konformitätsstatus
준수, 예외 존재
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technische Daten Kabel

Aderquerschnitt
1,5 mm²
Außendurchmesser
8 mm ± 0.2 mm
Beschleunigung
5 m/s²
Biegeradius min., bewegt
7,5 x Kabeldurchmesser
Biegeradius, min., fest verlegt
4 x Kabeldurchmesser
Biegezyklen
10 Mio
Farbcodierung
braun
weiß
blau
schwarz
rosa
Geschirmt
No
Geschwindigkeit
5 m/s
Halogene
No
Isolation
PP
Kabellänge
10 m
Konfigurierbare Kabellänge
No
Mantel nach UL AWM style
20939 (80 °C / 600 V)
Mantelfarbe
grey
Mantelmaterial
PUR
Polzahl
5
Schleppkettentauglichkeit
Sí
Schweißfunkenbeständigkeit
No
Schweißperlenfest
No
Strahlenvernetzt
No
Temperaturbereich, bewegt
-30...80 °C
Temperaturbereich, fest verlegt
-40...80 °C

Allgemeine Technische Daten

Anschlussgewinde
M12
Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
Ausführung
Stift, gerade
Codierung
L-coded
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
Gold-plated
LED
No
Nennspannung
50 V
Nennstrom
16 A
Schutzart
IP65
IP67
atornillado
Steckzyklen
≤ 100
Temperaturbereich Gehäuse
-40 … +85 ° C
Verschmutzungsgrad
3

Electrical properties

Isolationswiderstand
108 Ω
Nennspannung
50 V

Normas generales

Steckverbinder Norm
IEC 61076-2-111
Zertifikat-Nr. (cULus)
E257571

Normas

Steckverbinder Norm
IEC 61076-2-111

Conector izquierdo

Stecker links
M12, Codificación L, IP67, contacto macho, recto, Plástico, no apantallado

Conector derecho

Stecker rechts
extremo conductor libre

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
