SAIL-VSB-M12W-5.0U
SAIL-VSB-M12W-5.0U
Dibujo acotado
SAIL-VSB-M12W-5.0U
Dibujo acotado
Male, angled
SAIL-VSB-M12W-5.0U
Esquema de polos
SAIL-VSB-M12W-5.0U
Esquema de polos
M12 = A-coded
SAIL-VSB-M12W-5.0U
Esquema de conexiones

SAIL-VSB-M12W-5.0U

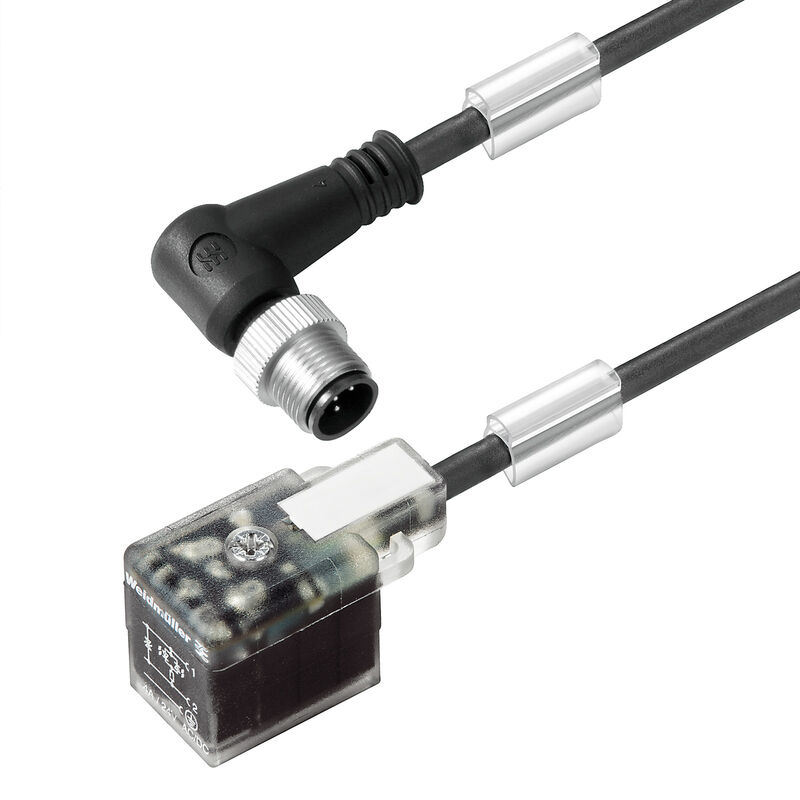

Valve cable (assembled), 90° plug - valve plug, Industrial design B (11 mm), M12 = A-coded, Cable length: 5 m, PUR, black

N.º de artículo 1857700500
Descargar hoja de datos Descargas de productos
Productos relacionados 4
Approvals General ordering data 치수 및 중량 Environmental Product Compliance Datos técnicos del cable Datos técnicos generales Classifications

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Versión
Valve cable (assembled), 90° plug - valve plug, Industrial design B (11 mm), M12 = A-coded, Cable length: 5 m, PUR, black
Código
1857700500
Tipo
SAIL-VSB-M12W-5.0U
GTIN (EAN)
4032248404001
CPZ
1 Darab

치수 및 중량

순중량
183 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

Datos técnicos del cable

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
No
Apto para cadena de arrastre
Sí
Ciclos de flexión
2 Mio
Color de revestimiento
černá
Código de color
hnědá
modrá
zelená / žlutá
Diámetro exterior
4.6 mm ± 0.2 mm
Gama de temperatura, fija
-50...80 °C
Gama de temperatura, móvil
-25...80 °C
Halógenos
Ne
Longitud de cable
5 m
Material de la funda
PUR
Número de polos
3
Radio de flexión mín., con movimiento
10 x cable diameter
Radio de flexión mín., fijo
5 x cable diameter
Resistencia a chispas de soldadura
No
Resistencia a la torsión
0 °/m
Resistente a las salpicaduras de soldadura
No
Sección del conductor
0,5 mm²
Velocidad
200 m/s

Datos técnicos generales

Circuitos de protección
Zenerova dioda
Codificación
Průmyslový design B (11 mm)
M12 = A-kódování
Corriente nominal
4 A
LED
Ano
Material de contacto
CuZn
Par de apriete
Mounting screw M3: 0.4 Nm
M12: 0.8 - 1.2 Nm
Rango de temperatura caja
-25…+80 °C
Rosca de conexión
Miscellaneous
Superficie de contacto
tinned
Tensión nominal
24 V
Tipo de protección
IP67
when screwed in
Versión
90° plug - valve plug

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
