Caratteristiche
| Versione | Morsetto componibile portafusibile, Collegamento a vite, Beige scuro, 10 mm², 10 A, 500 V, Numero di collegamenti: 2, Numero di piani: 1, TS 35 |
| N. d’ordine | 0501600000 |

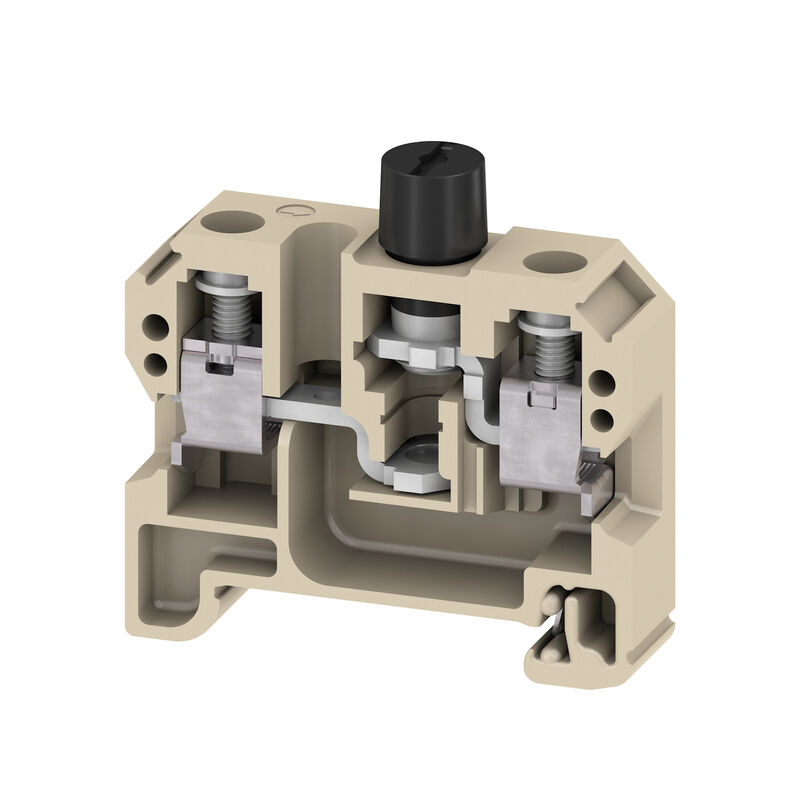

| Tipo | SAKS 1/35/G20 DB |
| GTIN (EAN) | 4008190164843 |
| CPZ | 20 Pezzo |
| Profondità | 53 mm |
| Profondità (pollici) | 2,087 inch |
| Posizione verticale | 54 mm |
| Altezza (pollici) | 2,126 inch |
| Larghezza | 13 mm |
| Larghezza (pollici) | 0,512 inch |
| Peso netto | 38,6 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | KrG |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 |
V-0
5VA |
| Versione |
Collegamento a vite
Elemento fusibile aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio | Montaggio diretto |
| Lati aperti | destra |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | innestabile |
| Sezione di collegamento cavo flessibile con terminale DIN 46228/1, altro collegamento, max. | 10 mm² |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Calibro a norma 60 947-1 | B6 |
| Campo di sezioni, max. | 16 mm² |
| Campo di sezioni, min. | 0,13 mm² |
| Coppia di serraggio, max. | 2,4 Nm |
| Coppia di serraggio, min. | 1,2 Nm |
| Dimensione lama | 1,0 x 5,5 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 12 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 10 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 10 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 10 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 16 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 10 mm² |
| Sezione di collegamento, semirigida, min. | 1,5 mm² |
| Stadio di serraggio con elettroavvitatore tipo DMS | 4 |
| Tipo di collegamento | Collegamento a vite |
| Tipo di collegamento 2 | Collegamento a vite |
| Vite di serraggio | M 4 |
| Corrente Gr C (CSA) | 10 A |
| N° certificato (CSA) | 12400-198 |
| Sezione cavo max (CSA) | 10 AWG |
| Sezione cavo min (CSA) | 26 AWG |
| Tensione Gr C (CSA) | 600 V |
| Tipo di tensione per l'indicatore | AC/DC |
| Indicazione | senza LED |
| Inserto portafusibile | G-Si. 5 x 20 |
| Portafusibile (portainserto) | avvitabile |
| Tensione d'esercizio max. | 500 V |
| Tipo di tensione per l'indicatore | AC/DC |
| Guida | TS 35 |
| Istruzioni di montaggio | Montaggio diretto |
| Norme | IEC 60947-7-3 |
| Sezione di collegamento cavo AWG, max. | AWG 10 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 10 mm² |
| Tensione nominale | 500 V |
| Tensione DC nominale | 500 V |
| Corrente nominale | 10 A |
| Corrente con conduttore max. | 10 A |
| Norme | IEC 60947-7-3 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,56 mΩ |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata secondo IEC 60947-7-x | 1,82 W |
| Grado di lordura | 3 |
| Corrente Gr C (UR) | 6.3 A |
| Grandezza conduttore Factory wiring max (UR) | 8 AWG |
| Grandezza conduttore Factory wiring min (UR) | 26 AWG |
| Grandezza conduttore Field wiring max (UR) | 10 AWG |
| Grandezza conduttore Field wiring min (UR) | 22 AWG |
| N° certificato (UR) | E60693 |
| Tensione Gr C (UR) | 600 V |
| Informazioni sul prodotto | La tensione dipende dall’elemento di fusibile selezionato o dalla spia selezionata |
| Omologazione/Certificato/Documento di conformità | [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153725) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_294592) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Omologazioni |      |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
