SC-SMT 3.81/12/180LF 1.5SN BK BX

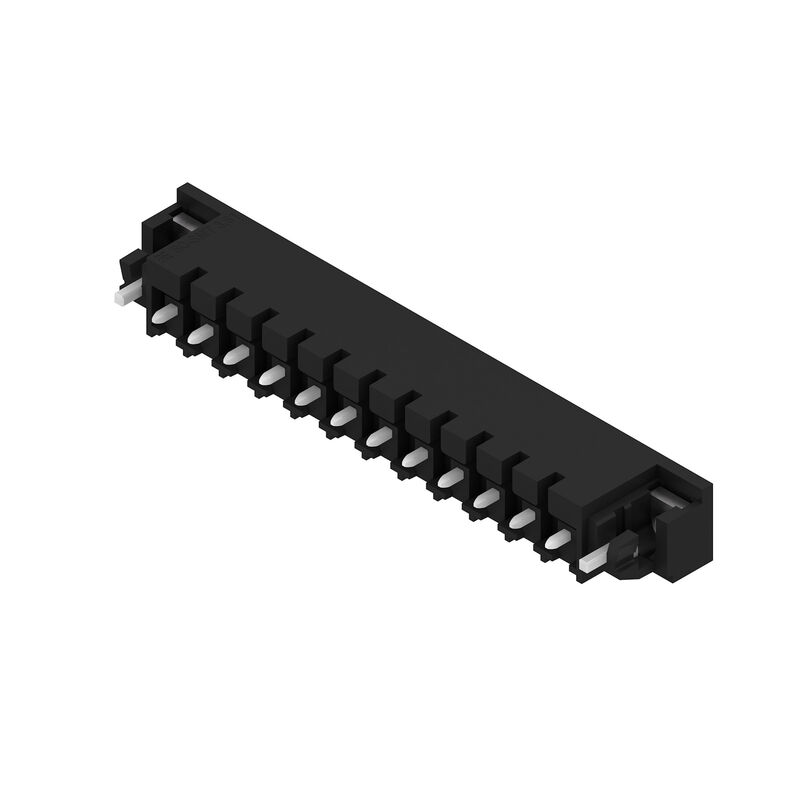

Product image
SC-SMT 3.81/12/180LF 1.5SN BK BX

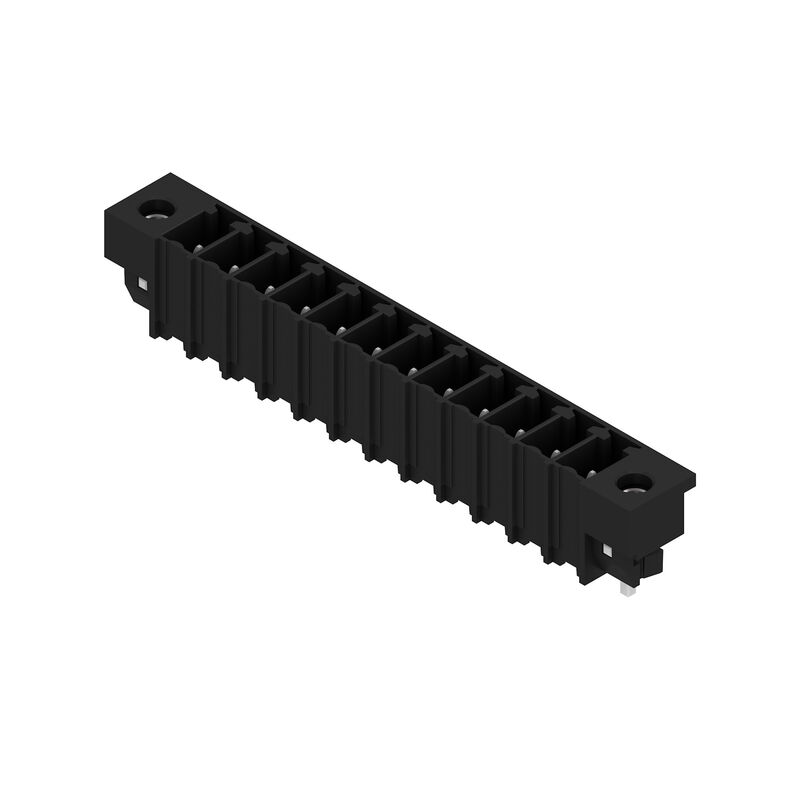

Product image
SC-SMT 3.81/12/180LF 1.5SN BK BX
Dimensional drawing

SC-SMT 3.81/12/180LF 1.5SN BK BX

Connettore per circuito stampato, Connettore maschio, Flangia a saldare, Collegamento a saldare THT/THR, 3.81 mm, Numero di poli: 12, 180°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Box

Item No. 1864170000
Download data sheet Engineering Support Product Downloads
Accessories 2 Is counterpart of 5 Related products 20
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Rated data acc. to UL 1059 Imballaggio Nota importante Classificazioni

Omologazioni

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Dati generali per l’ordinazione

Változat
Connettore per circuito stampato, Connettore maschio, Flangia a saldare, Collegamento a saldare THT/THR, 3.81 mm, Numero di poli: 12, 180°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Box
Rendelési szám
1864170000
Típus
SC-SMT 3.81/12/180LF 1.5SN BK BX
GTIN (EAN)
4032248429479
Qty.
50 items
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Packaging
Box

Dimensioni e pesi

Mélység
7,1 mm
Mélység (coll)
0,28 inch
Magasság
10,7 mm
Altezza (pollici)
0,421 inch
Altezza minima
9,2 mm
Szélesség
56,01 mm
폭 (인치)
2,205 inch
Nettó tömeg
3,48 g

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme senza esenzione
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Specifiche di sistema

Termékcsalád
OMNIMATE Signal - Serie BC/SC 3.81
Csatlakozás típusa
Collegamento al circuito stampato
Felszerelés NYÁK-ra
THT/THR 용접 결선
Raszter mm-ben (P)
3,81 mm
Raszter inch-ben (P)
0,15 "
Kimenő könyök
180°
Pólusszám
12
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
1,5 mm
Forrasztótüske tűrése
0 / -0,02 mm
Forrasztótüske méretei
d = 1,0 mm
ośmiokątny
Forrasztótüske méretei=d Tűrés
0 / -0,04 mm
Forrasztószem lyukátmérő (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
Średnica zewnętrzna pola lutowniczego
2,1 mm
Диаметр отверстия трафарета
1,9 mm
L1 в мм
41,91 mm
L1 в дюймах
1,65 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Объемное сопротивление
≤5 mΩ
Кодируемый
Да

Dati del materiale

Szigetelőanyag
LCP GF
Szín
nero
Színskála (hasonló)
RAL 9011과 유사
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Érintkező anyaga
stop miedzi
Érintkező felület
cynowana
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Temperaturområde Montage, max.
120 °C

Dati di dimensionamento secondo IEC

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
13,9 A
Névleges áram, min. pólusszám (Tu=40°C)
17 A
Névleges áram, maximális pólusszám (Tu=40°C)
12,4 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
3 x 1s z 76 A

Dati di dimensionamento secondo CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
11 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Hivatkozás a tanúsítási értékekre
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Rated data acc. to UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
11 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Imballaggio

Csomagolás
Box
VPE hosszúság
100 mm
VPE szélesség
80 mm
VPE magasság
65 mm

Nota importante

IPC megfelelőség
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Megjegyzések
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 도면의 P = 피치
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
