SDI 1CO
Illustration du produit
SDI 1CO
Schéma
SDI 1CO
Dimensional drawing
SDI 1CO
Exemple d'utilisation
Comment installer un repérage
sur les raccordements femelles vissés (quatre emplacements disponibles)
SDI 1CO

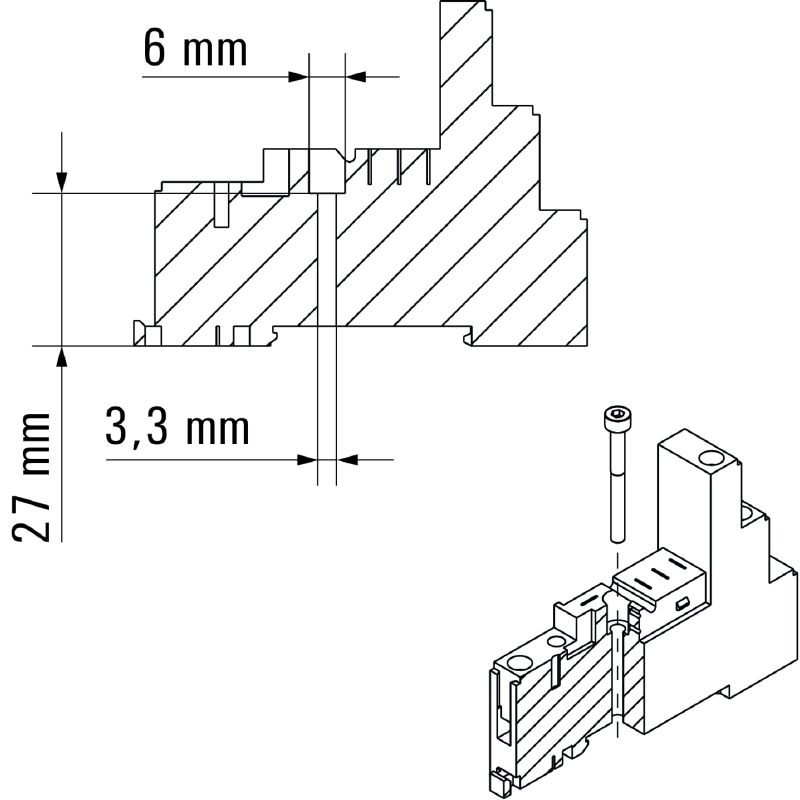

Dimensional drawing

SDI 1CO

D-SERIES DRI, Разъем реле, Количество контактов: 1, Переключающий контакт, Ток: 12 A, Винтовое соединение

Ürün No. 7760056350
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 19 Est un accessoire de 25 Est la pièce opposée de 25 Pièce individuelle de 14 Autres produits de la même gamme 8
Approvals Основные данные для заказа Wymiary i masa Температуры Экологическое соответствие изделия Données de mesure UL Côté charge Caractéristiques générales Coordination de l'isolation Informations suplémentaires sur les agréments / standards Размеры Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E355547

Основные данные для заказа

Version
D-SERIES DRI, Разъем реле, Количество контактов: 1, Переключающий контакт, Ток: 12 A, Винтовое соединение
Order No.
7760056350
Type
SDI 1CO
GTIN (EAN)
6944169739972
Qté.
10 Pièce

Wymiary i masa

Depth
61 mm
Byggdjup (tum)
2,402 inch
Height
80,2 mm
Hauteur (pouces)
3,157 inch
Width
15,8 mm
Largeur (pouces)
0,622 inch
Poids net
32 g

Температуры

Storage temperature
-40 °C...85 °C
Ambient temperature
-40 °C…70 °C
Humidité
35...85 % humidité rel., sans condensation

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Données de mesure UL

Certificat Nº (cURus)
E355547

Côté charge

Rated switching voltage
300 V AC
Continuous current
12 A
Tension de commutation AC, max.
300 V
Type de contact
1 Inverseur

Caractéristiques générales

Mounting rail
TS 35
Couleur
noir
UL94 flammability rating component
  • Composante .:
    Boîtier
  • Classe d'inflammabilité UL94 .:
    V-2
  • Composante .:
    Pied de montage
  • Classe d'inflammabilité UL94 .:
    HB
  • Composante .:
    Clip de maintien
  • Classe d'inflammabilité UL94 .:
    HB

Coordination de l'isolation

Rated voltage
250 V
Pollution severity
2
Surge voltage category
III
Insulating material group
IIIb
Clearance and creepage distances for control side - load side
≥ 3 mm
Dielectric strength for control side - load side
4 kVeff / 1 min.
Tension de tenue au choc
4,8 kV (1,2/50 µs)
Degré de protection
IP20

Informations suplémentaires sur les agréments / standards

Certificat Nº (cURus)
E355547

Размеры

Wire connection method
Винтовое соединение
Stripping length, rated connection
8 mm
Tightening torque, min.
0,5 Nm
Tightening torque, max.
0,8 Nm
Clamping range, rated connection
1,5 mm²
Plage de serrage, min.
0,25 mm²
Plage de serrage, max.
4 mm²
Sección de conexión del conductor, rígido, min.
0,25 mm²
Section de raccordement du conducteur, max.
4 mm²
Section de raccordement du conducteur, souple, min.
0,25 mm²
Section de raccordement du conducteur, souple, max.
4 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,25 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
4 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
0,25 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
4 mm²
Dimension de la lame
Taille PH1

Classifications

ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
