SL-SMT 3.50/06/180G 3.2SN BK BX
Product image
SL-SMT 3.50/06/180G 3.2SN BK BX
Dimensional drawing

SL-SMT 3.50/06/180G 3.2SN BK BX

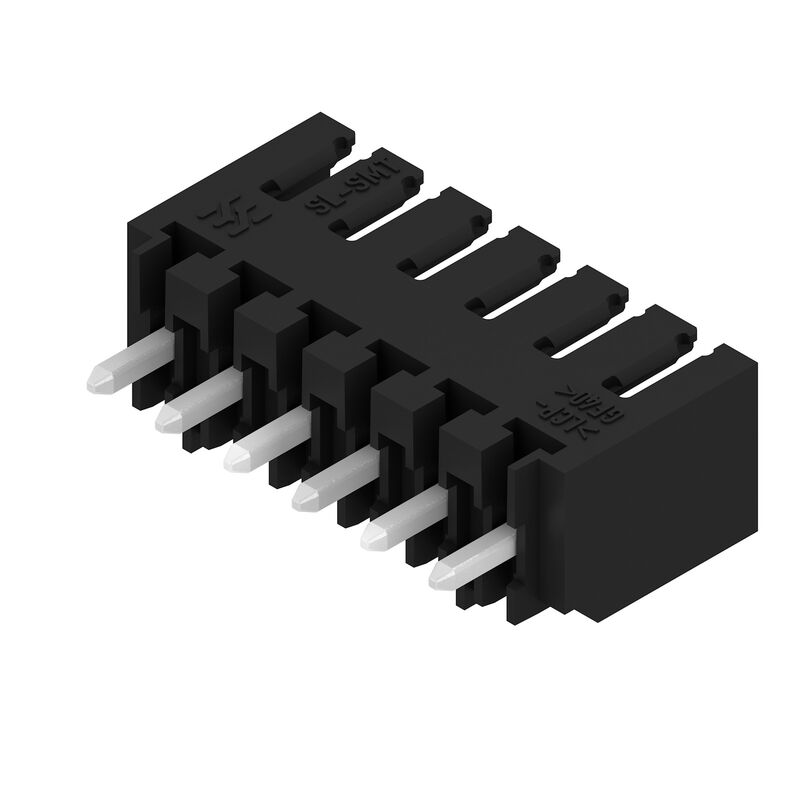

PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.50 mm, Number of poles: 6, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box

Ürün No. 1842360000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 2 Şunun karşı parçasıdır 2 İlgili ürünler 33
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data IEC 정격데이터 Rated data acc. to CSA Dane znamionowe wg UL 1059 Packing Ważna informacja Klasyfikacje

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
UR 证书号
E60693

General ordering data

Version
PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.50 mm, Number of poles: 6, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box
Order No.
1842360000
Type
SL-SMT 3.50/06/180G 3.2SN BK BX
GTIN (EAN)
4032248353712
数量
50 items
Product data
IEC: 320 V / 15 A
UL: 300 V / 10 A
Packaging
Box

Dimensions and weights

깊이
7.5 mm
깊이 (인치)
0,295 inch
Höjd
14.3 mm
Wysokość (cale)
0,563 inch
Najmniejsza wysokość montażu
11.1 mm
Width
22.4 mm
Ширина (в дюймах)
0,882 inch
순중량
2.04 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

System specifications

Skupina produktů
OMNIMATE Signal - series BL/SL 3.50
Typ připojení
Przyłącze dla obwodu drukowanego
PCB에 장착
Połączenie lutowane THT/THR
Rozteč v mm (P)
3.5 mm
Pas en pouces (P)
0.138 "
Angle de sortie
180°
극 수
6
Nombre de picots par pôle
1
솔더 핀 길이(l)
3.2 mm
Tolerancia de longitud del pin de soldadura
0 / -0.3 mm
솔더핀 크기
d = 1.2 mm
Octagonal
Rozměry pájecích pinů = d tolerance
0 / -0,03 mm
솔더 구멍 직경(D)
1.4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Outside diameter of solder pad
2.3 mm
템플릿 구멍 직경
2.1 mm
L1(mm)
17.5 mm
L1 in inches
0.689 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe plugged/ back-of-hand-safe unplugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
6 N
Pulling force/pole, max.
6 N

Material data

절연재
LCP GF
컬러 코드
czarny
컬러 차트(유사)
RAL 9011
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
접점 재질
Cu-alloy
접점 표면
tinned
용접 결선의 레이어 구조
2...3 µm Ni / 5...7 µm Sn
플러그 접점의 레이어 구조
2...3 µm Ni / 5...7 µm Sn
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
15 A
정격 전류, 최대 극 수(Tu=20°C)
12 A
정격 전류, 극 수(Tu=40°C)
13 A
정격 전류, 최대 극 수(Tu=40°C)
10 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2.5 kV
단시간 내전류 저항
3 x 1s with 100 A

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1176845
Nennspannung (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Dane znamionowe wg UL 1059

협회(UR)
UR
Č. osvědčení (UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Packing

Verpackung
Box
VPE Länge
126 mm
VPE Breite
92 mm
VPE height
41 mm

Ważna informacja

IPC-konformitet
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Hänvisningstext
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Średnica oczka lutowniczego D = 1,4 + 0,1 mm
  • Średnica oczka lutowniczego D = 1,5 + 0,1 mm, od 9 biegunów
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
