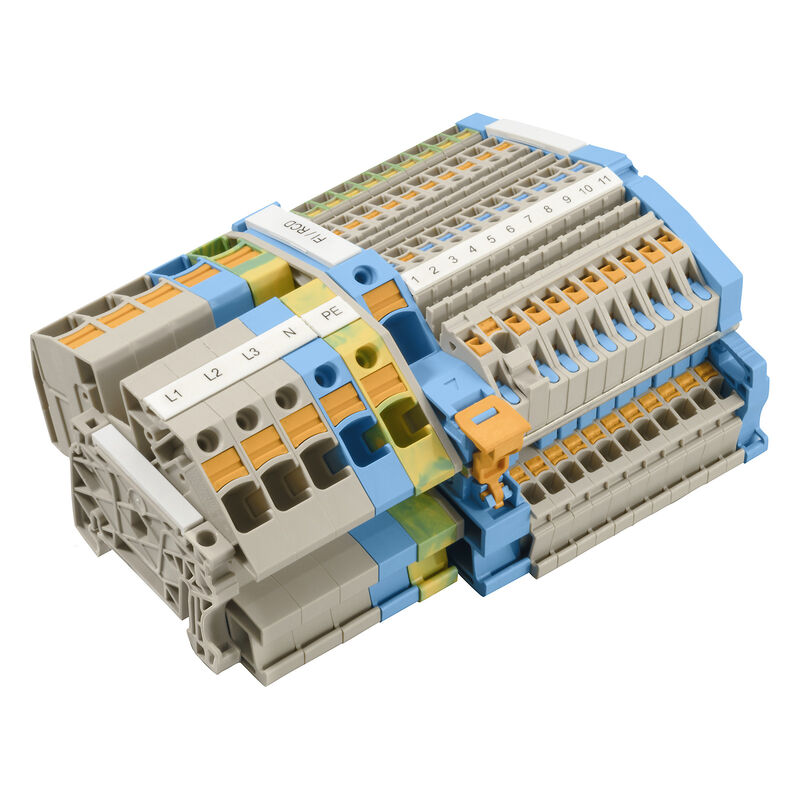

TR BD AITB BB 1RCD W/O TS

TR BD AITB BB 1RCD W/O TS

Vícevrstvá modulární svorka, PUSH IN, Různé, 16 mm², Počet připojení: 65, Počet úrovní: 3, TS 35, V-0

ID výrobku 8000122098
Stáhnout datový list Technická podpora Výrobky ke stažení
Příbuzné výrobky 15
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) Všeobecně Data hodnocení Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Vícevrstvá modulární svorka, PUSH IN, Různé, 16 mm², Počet připojení: 65, Počet úrovní: 3, TS 35, V-0
Číslo objednávky
8000122098
Typ
TR BD AITB BB 1RCD W/O TS
GTIN (EAN)
4099986844162
Množství
1  ks

Rozměry a hmotnosti

Hloubka
50,1  mm
Hloubka (v palcích)
1,972  inch
Výška
104,6  mm
Výška (v palcích)
4,118  inch
Šířka
132,3  mm
Šířka (v palcích)
5,209  inch
Čistá hmotnost
768  g

Teploty

Skladovací teplota
-25 °C...55 °C
Trvalá provozní teplota, min.
-60  °C
Trvalá provozní teplota, max.
130  °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Různé
Barva provozních prvků
Různé
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Nutná koncová deska
Ne
Počet potenciálů
15
Počet úrovní
3
Úrovně propojené interně
Ne
PE připojení
Ano
Nosná lišta
TS 35
N-funkce
Ano
PE funkce
Ano
Funkce PEN
Ano

Další technická data

Návod k instalaci
Přímá montáž
TS 35
Otevřené strany
zařeno
Typ montáže
Přímá montáž
TS 35
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění (další připojení)

Délka odizolování, další připojení
10  mm
Velikost spínače, další připojení
0,6 x 3,5 mm

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.
6  mm²
Dvojdutinka, max.
0,5  mm²
Délka odizolování
18  mm
Počet připojení
65
Průřez propojení AWG, max.
AWG 4
Průřez propojení AWG, min.
AWG 18
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
10  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,14  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
10  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14  mm²
Průřez připojení vodiče, pevné jádro, max.
16  mm²
Průřez připojení vodiče, pevné jádro, min.
0,14  mm²
Průřez připojení vodičů, jemně splétané, max.
16  mm²
Průřez připojení vodičů, jemně splétané, min.
0,14  mm²
Průřez připojení vodičů, jemně stáčené, max.
16  mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14  mm²
Průřez připojení vodičů, splétané, max.
16  mm²
Průřez připojení vodičů, splétané, min.
0,14  mm²
Směr připojení
vrchol
Typ připojení
PUSH IN
Upínací rozsah, max.
16  mm²
Upínací rozsah, min.
0,14  mm²
Velikost nože
1,0 x 5,5 mm

Všeobecně

Nosná lišta
TS 35
Návod k instalaci
Přímá montáž
TS 35
Průřez propojení AWG, max.
AWG 4
Průřez propojení AWG, min.
AWG 18
Standardy
IEC 60947-7-1
IEC 60947-7-2

Data hodnocení

Jmenovitý průřez
16  mm²
Jmenovitý proud
76  A
Proud při maximu vodičů
76  A
Standardy
IEC 60947-7-1
IEC 60947-7-2
Jmenovité napětí (L / L)
400  V
Jmenovité napětí (L / N)
250  V
Jmenovité napětí (L / PE)
250  V
Kategorie rázového napětí
III
Závažnost znečištění
3

Klasifikace

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-02
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
