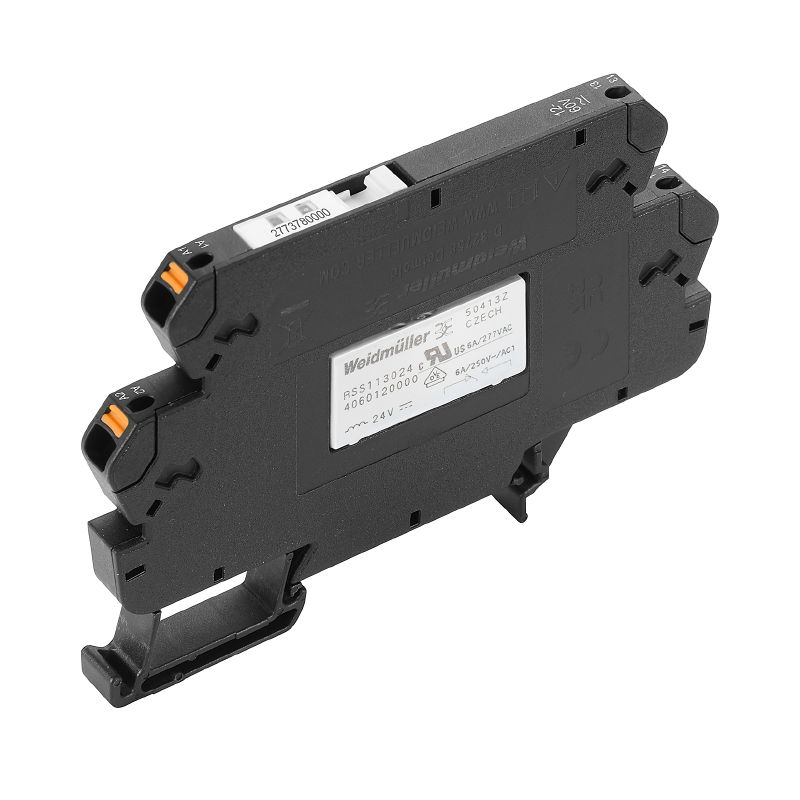

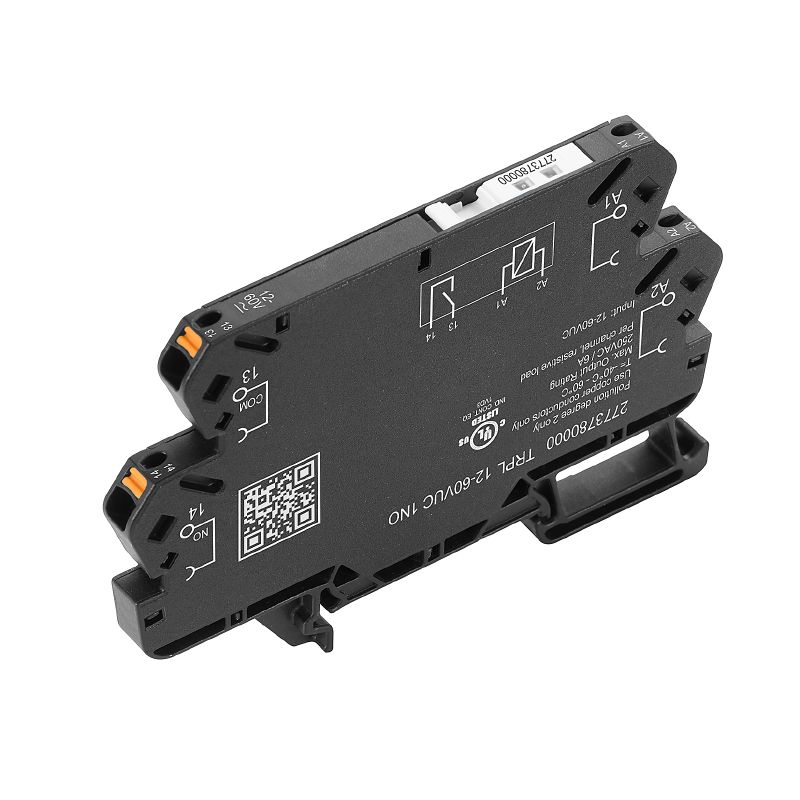

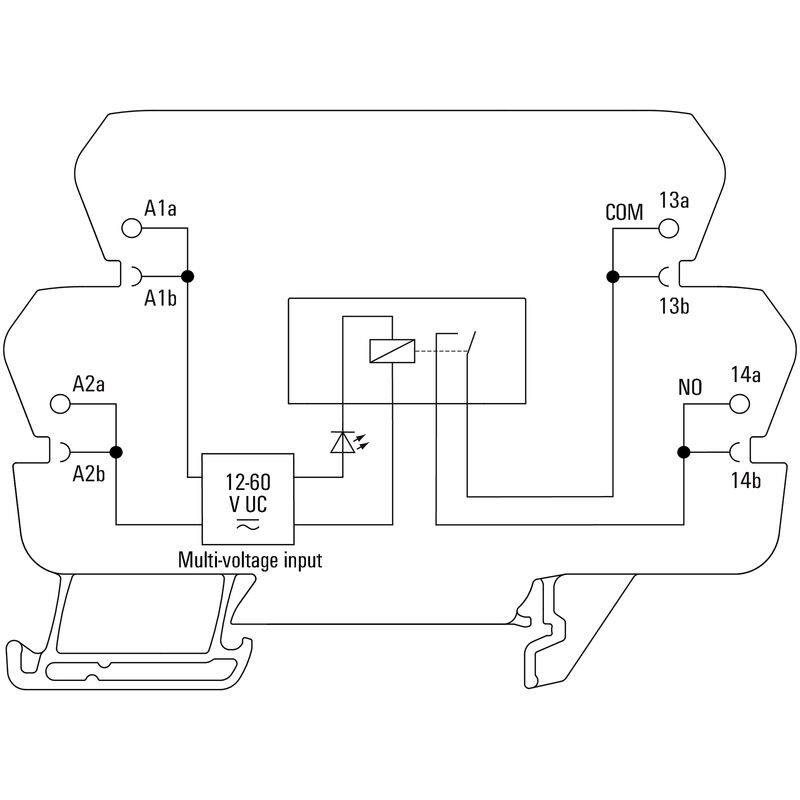

TRPL 12-60VUC 1NO
TERMSERIES compatta, Modulo a relè, Numero di contatti: 1, 1 contatto NA, contatto NA AgNi, Tensione nominale: 12...60 V UC ±10 %, Corrente permanente: 6 A, PUSH IN, Tasto di prova disponibile: No
N. articolo
2773780000
Caratteristiche
| Versione | TERMSERIES compatta, Modulo a relè, Numero di contatti: 1, 1 contatto NA, contatto NA AgNi, Tensione nominale: 12...60 V UC ±10 %, Corrente permanente: 6 A, PUSH IN, Tasto di prova disponibile: No |
| N. d’ordine | 2773780000 |
| Tipo | TRPL 12-60VUC 1NO |
| GTIN (EAN) | 4064675037552 |
| CPZ | 10 Pezzo |
| Profondità | 62,5 mm |
| Profondità (pollici) | 2,461 inch |
| Posizione verticale | 89,4 mm |
| Altezza (pollici) | 3,52 inch |
| Larghezza | 6,4 mm |
| Larghezza (pollici) | 0,252 inch |
| Peso netto | 28 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -40 °C...60 °C |
| Umidità | 5 -85% umidità rel., Tu = 40°C, senza condensa |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Tensione nominale | 12...60 V UC ±10 % |
| Corrente nominale AC |
41 mA @ 12 V AC
10.2 mA @ 60 V AC |
| Corrente nominale DC |
20 mA @ 12 V DC
5 mA @ 60 V DC |
| Potenza nominale |
215 mW @ 12 V DC
325 mW @ 60 V DC 492 mVA @ 12 V AC 612 mVA @ 60 V AC |
| Indicatore di stato | LED verde |
| Circuito di protezione | Raddrizzatore |
| Frequenza d'ingresso | 45 - 65 Hz |
| Tensione di commutazione nominale | 250 V AC |
| Corrente permanente | 6 A |
| Max. frequenza di commutazione con carico nominale | 0,1 Hz |
| Tensione di commutazion AC, max. | 250 V |
| Tensione di commutazion DC, max. | 250 V |
| Potenza di commutazione min. |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Corrente di punta | 20 A / 20 ms |
| Potenza di commutazione AC (ohmica), max. | 1500 VA |
| Potenza di commutazione DC (ohmica), max. | 72 W @ 12 V |
| Ritardo all'inserzione | <40 ms |
| Ritardo alla disinserzione | <35 ms |
| Tipo di contatto | 1 1 contatto NA, contatto NA (AgNi) |
| Durata meccanica | 5 x 106 commutazioni |
| Altitudine di esercizio |
≤ 2000 m
sopra il livello del mare |
| Guida | TS 35 |
| Tasto di prova disponibile | No |
| Indicatore di posizione dell'interruttore meccanico | No |
| Colori | nero |
| Componente classe d’infiammabilità UL94 |
|
| Tensione nominale | 300 V |
| Grado di lordura | 2 |
| Classe di sovratensione | III |
| Distanza in aria e superficiale lato comando/lato di carico | ≥ 6 mm |
| Rigidità dielettrica lato comando - lato di carico | 2,5 kVeff |
| Tipo di isolamento in ingresso e in uscita | Isolamento rinforzato |
| Rigidità dielettrica del contatto aperto | 1 kVeff / 1 min |
| Rigidità dielettrica rispetto alla guida di supporto | 4 kVeff / 1 min. |
| Tensione impulsiva massima | 6 kV (1,2/50 µs) |
| Grado di protezione | IP20 |
| N° Certificato (cULus) | E141197 |
| Tecnica di collegamento cavi | PUSH IN |
| Lunghezza di spellatura, collegamento di dimensionamento | 9 mm |
| Campo di serraggio, collegamento di dimensionamento | 1,5 mm² |
| Campo di sezioni, min. | 0,14 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 1,5 mm² |
| Sezione di collegamento cavo, rigido, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, rigido, max. (AWG) | AWG 14 |
| Sezione di collegamento cavo, flessibile, min. | 0,35 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, flessibile, max. (AWG) | AWG 14 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,14 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 1,5 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Omologazione/Certificato/Documento di conformità |
[DE PA5600 240311 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_315609)
[UK PA5600 240311 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_315610) [Confirmation of Standards EN 45545-2](https://mdcop.weidmueller.com/mediadelivery/asset/900_323683) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293593) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2773780000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2773780000&norm=0) |
| Documentazione utente |
[IS TRPL 6,4MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_290711)
[FL_TERMSERIES-compact_1NOAgNi_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306015) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E141197 |
