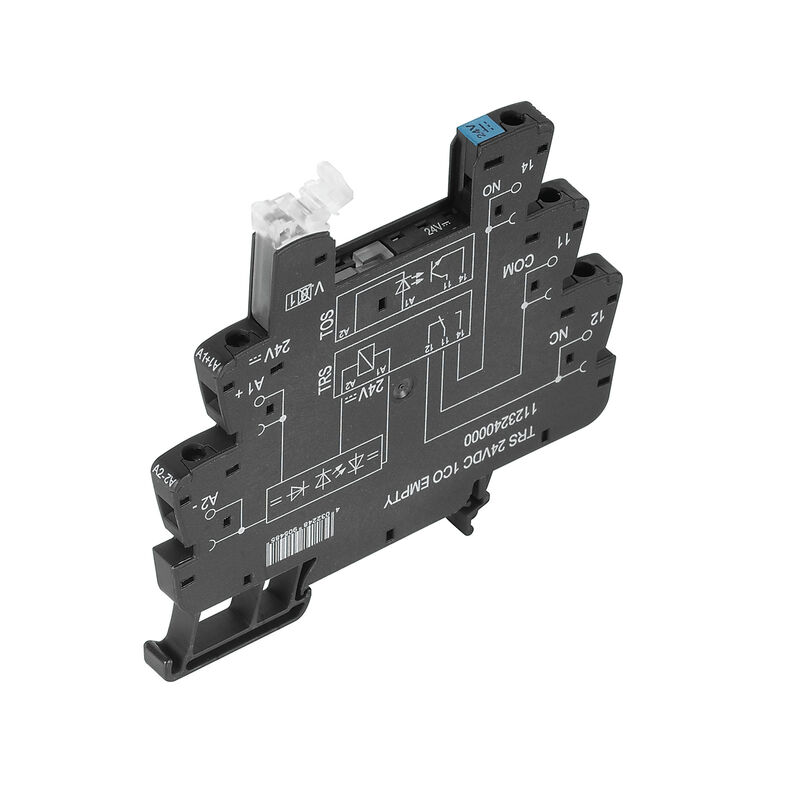

TRS 24-230VUC 1CO EMPTY
TERMSERIES, Zoccolo portarelè, Numero di contatti: 1, Contatto di scambio, Tensione nominale: 24…230 V UC ±10 %, Corrente permanente: 10 A, Collegamento a vite
Caratteristiche
| Versione | TERMSERIES, Zoccolo portarelè, Numero di contatti: 1, Contatto di scambio, Tensione nominale: 24…230 V UC ±10 %, Corrente permanente: 10 A, Collegamento a vite |
| N. d’ordine | 1123330000 |
| Tipo | TRS 24-230VUC 1CO EMPTY |
| GTIN (EAN) | 4032248905614 |
| CPZ | 10 Pezzo |

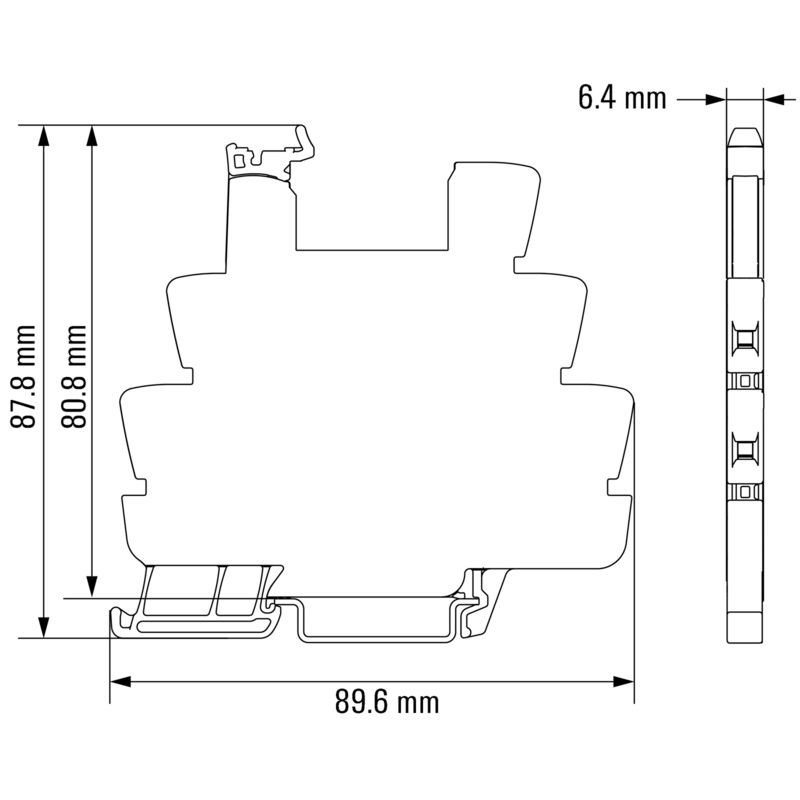

| Profondità | 87,8 mm |
| Profondità (pollici) | 3,457 inch |
| Posizione verticale | 89,6 mm |
| Altezza (pollici) | 3,528 inch |
| Larghezza | 6,4 mm |
| Larghezza (pollici) | 0,252 inch |
| Peso netto | 33,1 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -40 °C...60 °C |
| Umidità | 5–95 % umidità rel., Tu= 40°C, senza condensazione |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Temperatura ambiente (operativa), max. | 40 °C |
| Sezione di collegamento AWG, min. | AWG 26 |
| Sezione di collegamento AWG, max. | AWG 14 |
| Tipo di cavo |
conduttore rigido in rame
conduttore flessibile in rame |
| Coppia di serraggio, max. | 0,4 Nm |
| Grado di lordura | 2 |
| N° certificato (cURus) | E223759 |
| Tensione nominale | 24…230 V UC ±10 % |
| Indicatore di stato | LED verde |
| Circuito di protezione | Raddrizzatore |
| La tensione bobina del relè sostituivo devia dalla tensione pilota di dimensionamento | Sì |
| Tensione bobina del relè sostitutivo | 24 V DC |
| Tensione di commutazione nominale | 250 V AC |
| Corrente permanente | 10 A |
| Tipo di contatto | 1 Contatto di scambio |
| Altitudine di esercizio |
≤ 2000 m
sopra il livello del mare |
| Guida | TS 35 |
| Colori | nero |
| Componente classe d’infiammabilità UL94 |
|
| Tensione nominale | 300 V |
| Grado di lordura | 2 |
| Classe di sovratensione | III |
| Distanza in aria e superficiale lato comando/lato di carico | ≥ 5,5 mm |
| Rigidità dielettrica lato comando - lato di carico | 4 kVeff / 1 min. |
| Rigidità dielettrica rispetto alla guida di supporto | 4 kVeff / 1 min. |
| Tensione impulsiva massima | 6 kV (1,2/50 µs) |
| Grado di protezione | IP20 |
| N° certificato (cURus) | E223759 |
| Tecnica di collegamento cavi | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Coppia di serraggio, max. | 0,4 Nm |
| Campo di serraggio, collegamento di dimensionamento | 1,5 mm² |
| Campo di sezioni, min. | 0,14 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo, rigido, min. | 0,14 mm² |
| Sezione di collegamento cavo, rigido, max. | 2,5 mm² |
| Sezione di collegamento cavo, rigido, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, rigido, max. (AWG) | AWG 14 |
| Sezione di collegamento cavo, flessibile, min. | 0,14 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, flessibile, max. (AWG) | AWG 14 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,25 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 0,25 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 2,5 mm² |
| Sezione di collegamento cavo flessibile, 2 conduttori innestabili, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, 2 conduttori innestabili, max. | 1 mm² |
| Terminali doppi, min. | 0,5 mm² |
| Terminali doppi, max. | 1 mm² |
| Dimensione lama | SD 0,6 x 3,5 |
| Omologazione/Certificato/Documento di conformità | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35375) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46902) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1123330000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1123330000) |
| Documentazione utente | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93135) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E223759 |
