TRS 24VDC 1NO HCP

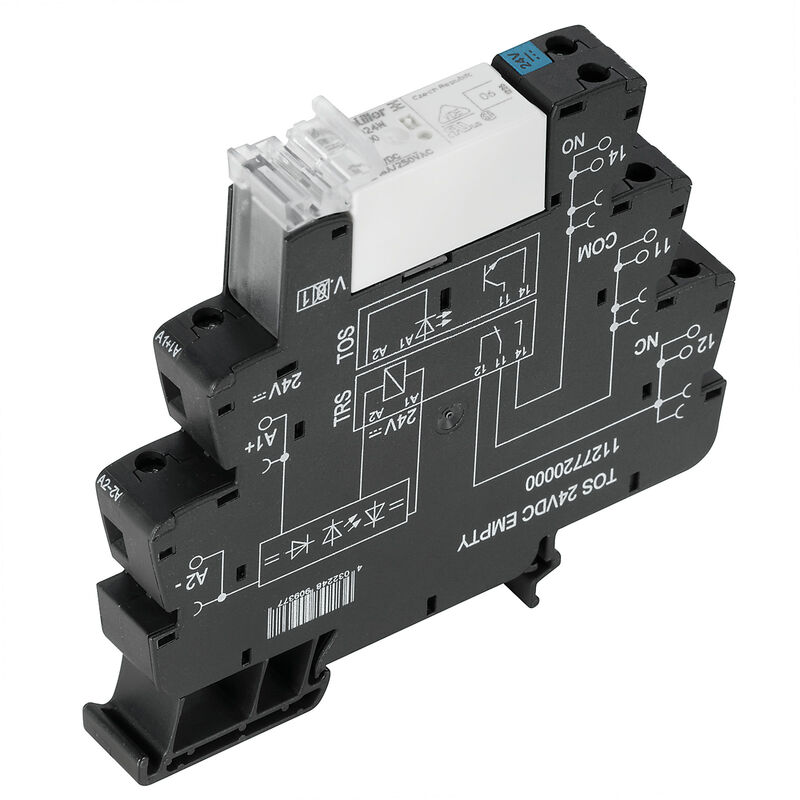

Obrázek výrobku
Podobné ilustraci
TRS 24VDC 1NO HCP
Schéma připojení
TRS 24VDC 1NO HCP
Graph
DC mezní zatěžovací křivka
Odporová zátěž
TRS 24VDC 1NO HCP
Dimensional drawing
TRS 24VDC 1NO HCP
Miscellaneous
Kódy typů

TRS 24VDC 1NO HCP

TERMSERIES, Módulo de relé, Número de contactos: 1, Contacto normalmente abierto AgSnO + W, Tensión de mando nominal: 24 V DC ±20 %, Intensidad permanente: 16 A, Conexión brida-tornillo, Pulsador de prueba disponible: No

N. articolo 1479810000
Apri nel configuratore
Download foglio dati Engineering Support Produkt Downloads
Lisävarusteet 26 Yksittäiset osat 2 Samankaltaiset tuotteet 4
Homologaciones Datos generales para pedido Dimensions and weights Temperaturas Conformidad medioambiental del producto dane znamionowe UL Control side Côté charge General data Coordinación de aislamiento Další detaily o certifikacích / normách Connection data 분류

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E141197

Datos generales para pedido

Verze
TERMSERIES, Módulo de relé, Número de contactos: 1, Contacto normalmente abierto AgSnO + W, Tensión de mando nominal: 24 V DC ±20 %, Intensidad permanente: 16 A, Conexión brida-tornillo, Pulsador de prueba disponible: No
Číslo objednávky
1479810000
Typ
TRS 24VDC 1NO HCP
GTIN (EAN)
4050118288148
Množství
10 ks

Dimensions and weights

Hloubka
87,8 mm
Profundidad (pulgadas)
3,457 inch
Výška
89,6 mm
Altezza (pollici)
3,528 inch
Šířka
12,8 mm
Šířka (v palcích)
0,504 inch
Čistá hmotnost
56 g

Temperaturas

Skladovací teplota
-40 °C...85 °C
Okolní teplota
-40 °C…60 °C
Vlhkost
5–95% rel. vlhkost, TU = 40 °C, bez kondenzace

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme con exención
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

dane znamionowe UL

Okolní teplota (provozní), max.
60 °C
Connection cross-section AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Type of conductor
rigid copper conductor
flexible copper conductor
Tightening torque, max.
0,4 Nm
Úroveň závažnosti znečištění
2

Control side

Jmenovité řídicí napětí
24 V DC ±20 %
Jmenovitý proud DC
22.0 mA
Jmenovité výkonové údaje
530 mW
Status indicator
Zelená LED
Protective circuit
Freilaufdiode
Verpolungsschutz
Coil voltage of the replacement relay deviating from the rated control voltage
No
Napětí cívky náhradního relé
24 V DC

Côté charge

Rated switching voltage
250 V AC
Trvalý proud
16 A
Max. četnost spínání při jmenovité zátěži
0,1 Hz
Max. spínací napětí, AC
250 V
Max. spínací napětí, DC
250 V
Min. spínací výkon
1 W
Špičkový proud
165 A / 20 ms
800 A / 200 µs
AC switching capacity (resistive), max.
4000 VA
DC switching capacity (resistive), max.
384 W @ 24 V
Odložení zapnutí
≤ 7 ms
Odložení vypnutí
≤ 16 ms
Contact type
1 NO contact (AgSnO + W)
Durata meccanica
5 x 106 switching cycles

General data

Provozní nadmořská výška
≤ 2000 m
above sea level
Nosná lišta
TS 35
Testovací tlačítko k dispozici
No
Indikátor pozice mechanického přepínače
Ne
Barevný
černá
UL94 flammability rating component
  • Komponent:
    Kryt
  • Klasifikace hořlavosti UL 94:
    V-0
  • Komponent:
    Příchytka
  • Klasifikace hořlavosti UL 94:
    V-0

Coordinación de aislamiento

Jmenovité napětí
300 V
Závažnost znečištění
2
Kategorie rázového napětí
III
Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže
≥ 6 mm
Dielektrická pevnost, kontrolní strana - strana zátěže
1,2 kVef / 5 s
Typ izolacji na wejściu oraz wyjściu
förstärkt isolering
Dielectric strength of open contact
1.2 kVeff /1 min.
Dielectric strength to mounting rail
4 kVeff / 1 Min.
Stehstoßspannung
6 kV (1.2/50 µs)
Stupeň krytí
IP20

Další detaily o certifikacích / normách

Č. osvědčení (DNV)
TAA00001E5
Č. osvědčení (cULus)
E141197

Connection data

Metoda připojení vodiče
Conexión brida-tornillo
Délka odizolování, jmenovité připojení
8 mm
Utahovací moment, max.
0,4 Nm
Clamping range, rated connection
1,5 mm²
Clamping range, min.
0,14 mm²
Clamping range, max.
2,5 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 14
Wire cross-section, solid, min.
0,14 mm²
Průřez vodiče, pevný, max.
2,5 mm²
Průřez vodiče, pevným, min. (AWG)
AWG 26
Průřez vodiče, pevným, max. (AWG)
AWG 14
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
2,5 mm²
Průřez připojení vodičů, jemně stáčené, min. (AWG)
AWG 26
Průřez připojení vodičů, jemně stáčené, max. (AWG)
AWG 16
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,25 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
0,25 mm²
Conductor cross-section, flexible, AEH (DIN 46228-1), max.
1,5 mm²
Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min.
0,5 mm²
Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max.
1 mm²
Blade size
velikost PH0

분류

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
