N. articolo 2651680000
Download foglio dati
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

N. d’ordine
2651680000
Tipo

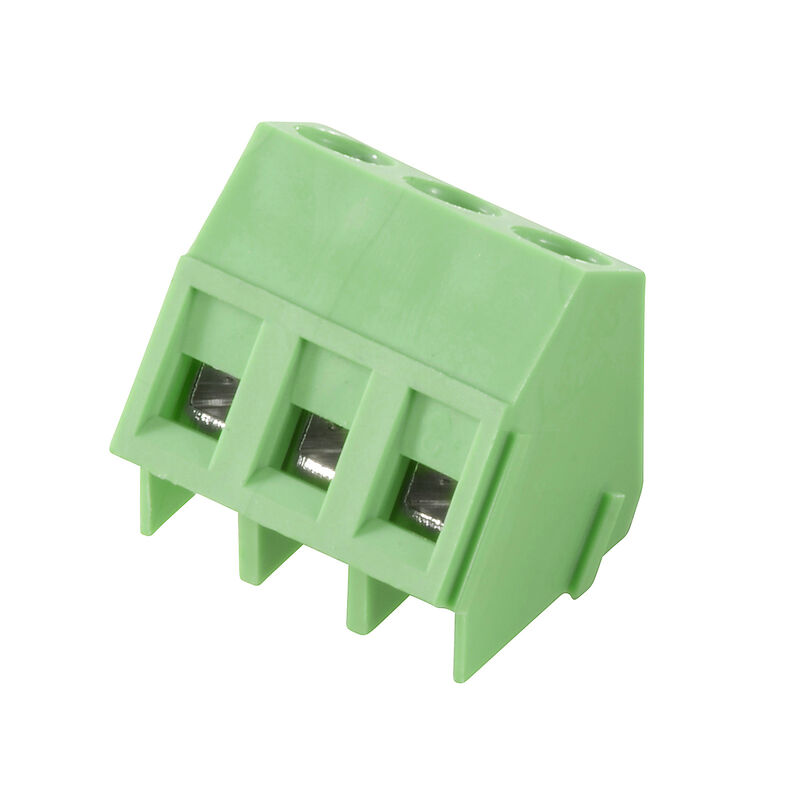

TSS 5.08/18/135 3.3SN GN BX
GTIN (EAN)
4050118635294
CPZ
30 Pezzo
Parametri prodotto
IEC: 630 V / 20 A / 0.2 - 2.5 mm²
UL: 300 V / 20 A / AWG 30 - AWG 12
Imballaggio
Box

Dimensioni e pesi

Peso netto
27,661 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8ca8b50-189f-4e0d-bdaa-5c8b34abe5bd

Parametri del sistema

Famiglia prodotti
OMNIMATE basic – Serie TSS
Tecnica di collegamento cavi
Collegamento a vite
Montaggio su circuito stampato
Collegamento a saldare THT
Direzione d'uscita del conduttore
135°
Passo in mm (P)
5,08 mm
Passo in pollici (P)
0,2 "
Numero di poli
18
Numero di serie di poli
1
quantità di file
1
Lunghezza spina a saldare (l)
3,3 mm
Dimensioni del codolo a saldare
0,8 x 0,9 mm
Diametro foro di equipaggiamento (D)
1,5 mm
Numero di codoli a saldare per polo
1
Lama cacciavite
0,6 x 3,5
Coppia di serraggio, min.
0,5 Nm
Coppia di serraggio, max.
0,55 Nm
Vite di serraggio
M 3
Lunghezza di spellatura
7,5 mm
L1 v mm
86,36 mm
L1 in inches
3,4 "
Protection degree
IP20

Dati del materiale

Materiale isolante
PA
Colori
verde pallido
Tabella dei colori (simile)
RAL 6021
Gruppo materiali isolanti
I
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega in rame
Superficie dei contatti
stagnato
Tipo di stagnatura
opaco
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-40 °C
Temperatura de servicio, max.
105 °C

Conduttori adatti al collegamento

Campo di sezioni, min.
0,2 mm²
Campo di sezioni, max.
2,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 12
rigido, min. H05(07) V-U
0,2 mm²
rigido, max. H05(07) V-U
2,5 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,2 mm²
con terminale AEH con collare DIN 46 228/4, max.
1,5 mm²
con terminale, DIN 46228 pt 1, min.
0,2 mm²
con terminale a norma DIN 46 228/1, max.
1,5 mm²

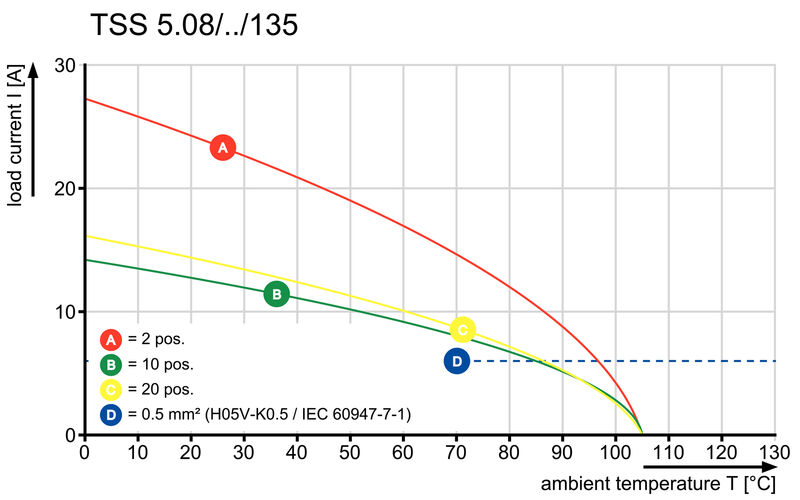

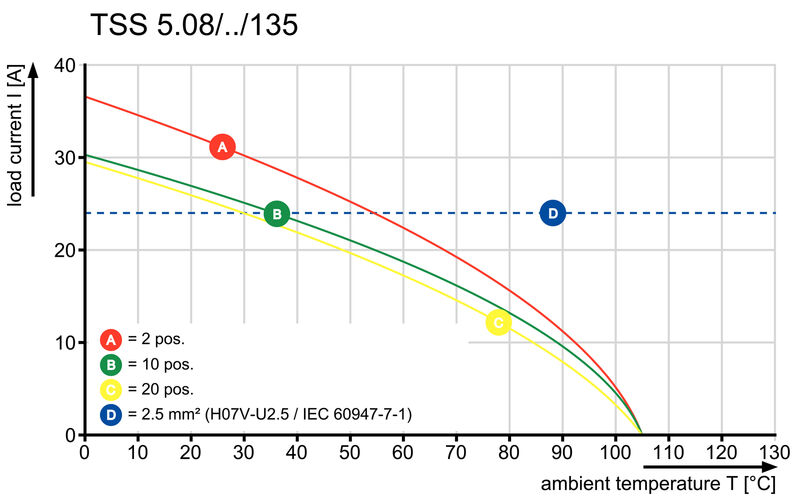

Dati di dimensionamento secondo IEC

Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
20 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
630 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
400 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV

Dati di dimensionamento secondo CSA

Tensione nominale (Gruppo B / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
20 A
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 12

Dati di dimensionamento sec. UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
20 A
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 12
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

Imballaggio

Imballaggio
Box
Lunghezza VPE
170 mm
Larghezza VPE
135 mm
Altezza VPE
53 mm

Nota importante

Note

• Non compatibile con il portafoglio prodotti OMNIMATE
• P su disegno = passo
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Nel caso di un terminale a due poli, quando si esegue il serraggio della vite, è necessario tenere fermo il corpo isolante contro il terminale.
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
