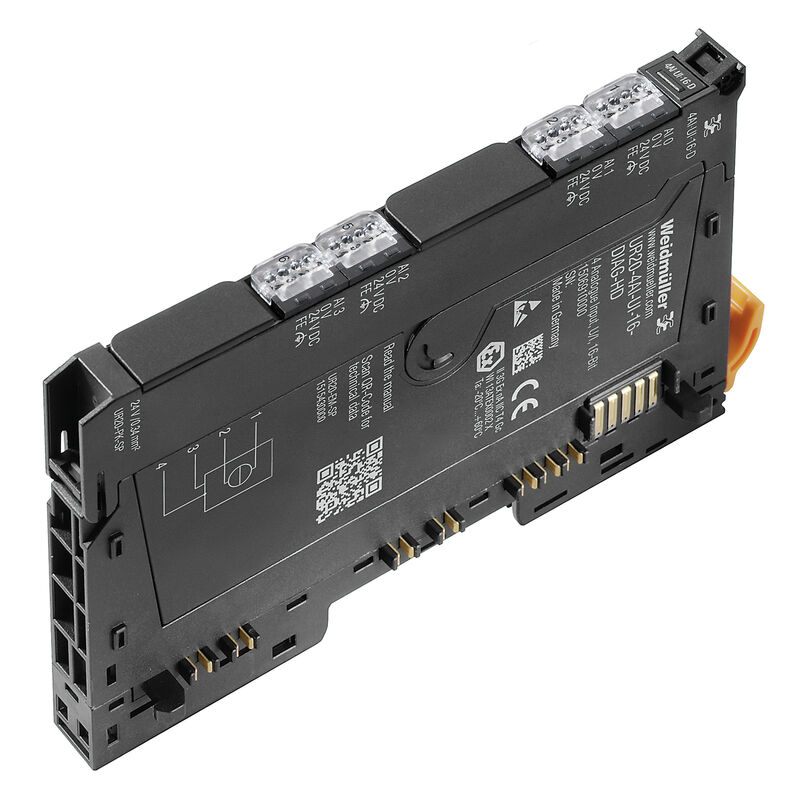

Caratteristiche
| Versione | Modulo remoto I/O, IP20, 4 canali, Segnali analogici, Ingresso, Corrente/tensione, 16 bit |
| N. d’ordine | 1506910000 |
| Tipo | UR20-4AI-UI-16-DIAG-HD |
| GTIN (EAN) | 4050118315417 |
| CPZ | 1 Pezzo |
| Profondità | 76 mm |
| Profondità (pollici) | 2,992 inch |
| 120 mm | |
| Altezza (pollici) | 4,724 inch |
| Larghezza | 11,5 mm |
| Larghezza (pollici) | 0,453 inch |
| Altezza di fissaggio | 128 mm |
| Peso netto | 72 g |
| Temperatura di magazzinaggio | -40 °C ... +85 °C |
| Temperatura d'esercizio | -20 °C ... +60 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| A prova di cortocircuito | Sì |
| Alimentazione sensori | Sì |
| Alimentazione sensori |
|

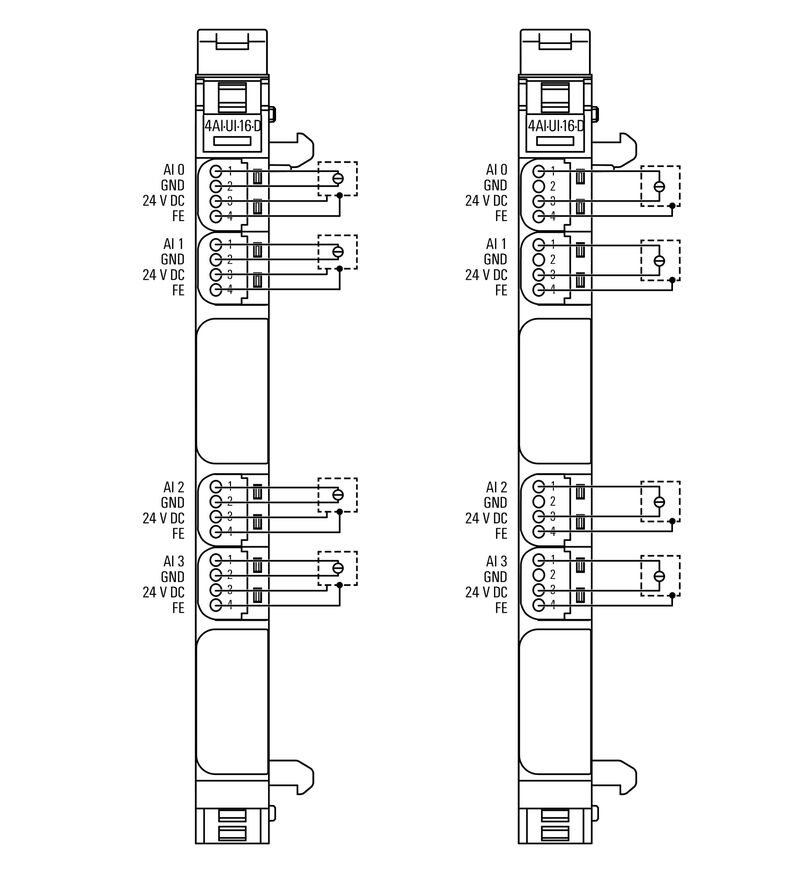

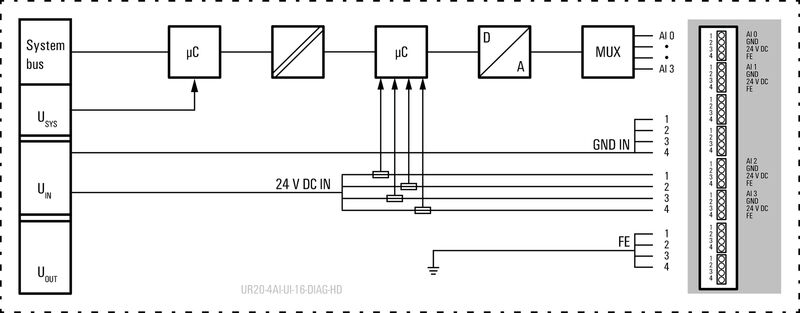

| Collegamento sensore |
Conduttore doppio
Conduttore triplo Conduttore triplo + FE |
| Diagnosi modulo | Sì |
| Diagnosi singolo canale | Sì |
| Numero di ingressi analogici | 4 |
| Precisione | 0,1% FSR |
| Protezione contro l'inversione di polarità | Sì |
| Resistenza interna I | 45 Ω |
| Resistenza interna U | 100 kΩ |
| Risoluzione | 16 Bit |
| Tempo di conversione | 1 ms |
| Tempo di reazione | < 50 ms |
| Tipo |
1. U (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V)
2. I (0–20 mA o 4–20 mA) |
| Sezione di collegamento cavo, flessibile, max. | 0,35 mm² |
| Sezione di collegamento cavo, flessibile, max. (AWG) | AWG 22 |
| Sezione di collegamento cavo, flessibile, min. | 0,14 mm² |
| Sezione di collegamento cavo, flessibile, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, rigido, max. | 0,35 mm² |
| Sezione di collegamento cavo, rigido, max. (AWG) | AWG 22 |
| Sezione di collegamento cavo, rigido, min. | 0,14 mm² |
| Sezione di collegamento cavo, rigido, min. (AWG) | AWG 26 |
| Classe d'infiammabilità UL 94 | V-0 |
| Classe di sovratensione | II |
| Grado di lordura | 2 |
| Guida | TS 35 |
| Pressione aria (funzionamento) | ≥ 795 hPa (altezza ≤ 2000 m) come da norma DIN EN 61131-2 |
| Pressione aria (stoccaggio) | 1013 hPa (altezza 0 m) a 700 hPa (altezza 3000 m) come da norma DIN EN 61131-2 |
| Pressione aria (trasporto) | 1013 hPa (altezza 0 m) a 700 hPa (altezza 3000 m) come da norma DIN EN 61131-2 |
| Resistenza alle vibrazioni |
5 Hz ≤ f ≤ 8,4 Hz: ampiezza 3,5 mm come per IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g accelerazione come da norma IEC 60068-2-6 |
| Tensione di prova | 500 V |
| Umidità dell'aria (funzionamento) | Dal 10% al 95%, non condensante come da norma DIN EN 61131-2 |
| Umidità dell'aria (stoccaggio) | Dal 10% al 95%, non condensante come da norma DIN EN 61131-2 |
| Umidità dell'aria (trasporto) | Dal 10% al 95%, non condensante come da norma DIN EN 61131-2 |
| Urti | 15 g su 11 ms, mezza sinusoide, secondo IEC 60068-2-27 |
| Alimentazione di tensione |
24 V DC +20 %/ -15 %
tramite il bus di sistema |
| Assorbimento di corrente da IIN (il rispettivo segmento di potenza) | 25 mA + alimentazione sensore |
| Assorbimento di corrente da Isistip. | 8 mA |
| Protezione contro l'inversione di polarità | Sì |
| Dati di processo | 8 Byte |
| Dati diagnostici | 1 Bit |
| Interfaccia | Bus di sistema remoto U |
| Protocollo bus di campo |
PROFINET IRT
PROFINET RT CC-Link IE TSN PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| Separazione galvanica | 500 V DC tra i percorsi di corrente |
| Tipo di modulo | Modulo di input analogico |
| Velocità di trasmissione del bus di sistema, max. | 48 Mbit |

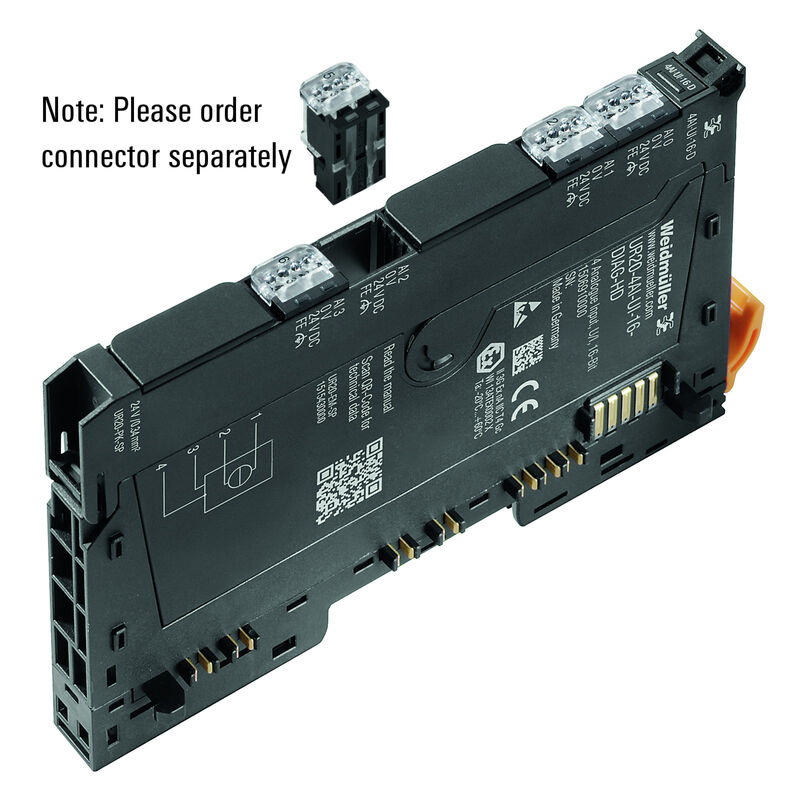

| Informazioni sul prodotto | Note: Please order connector (1469340000) separately |
| Omologazione/Certificato/Documento di conformità |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [KR Korean register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236881) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262121) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281447) |
| Dati ingegneristici |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51593)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1506910000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1506910000) |
| Notifica modifica prodotto | [Release-Notes - Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_49695) |
| Software |
[Firmware -- Current firmware UR20-4AI-UI](https://mdcop.weidmueller.com/mediadelivery/asset/900_49413)
[Firmware -- Archive firmware UR20-4AI-UI](https://mdcop.weidmueller.com/mediadelivery/asset/900_90978) |
| Documentazione utente |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 9.0 | EC001596 |
| ECLASS 9.0 | 27-24-26-01 |
| ECLASS 9.1 | 27-24-26-01 |
| ECLASS 10.0 | 27-24-26-01 |
| ECLASS 11.0 | 27-24-26-01 |
| ECLASS 12.0 | 27-24-26-01 |
| ECLASS 13.0 | 27-24-26-01 |
| ECLASS 14.0 | 27-24-26-01 |
| Omologazioni |                  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E141197 |
| Certificato Nr. (cULusEX) | E223527 |
