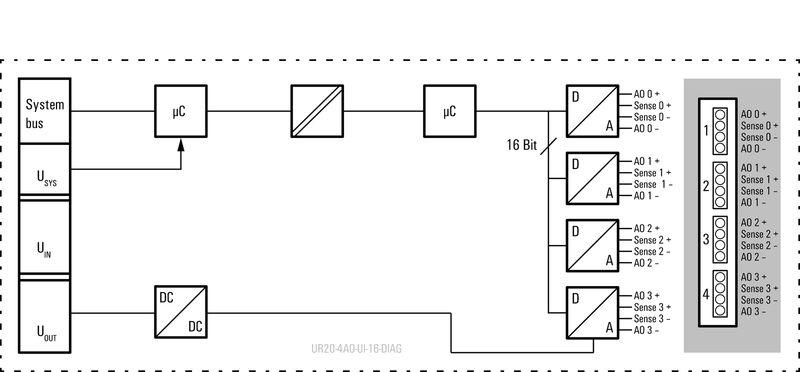

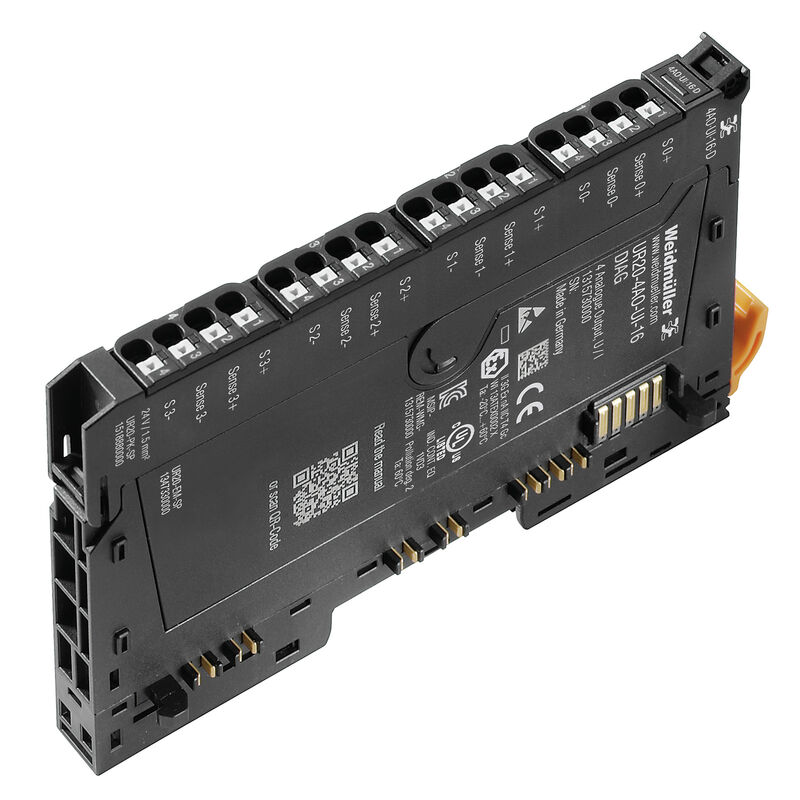

Illustrazione del prodotto
UR20-4AO-UI-16-DIAG
Simile alla figura
UR20-4AO-UI-16-DIAG
Simile alla figura
UR20-4AO-UI-16-DIAG
Spiegazione delle abbreviazioni

UR20-4AO-UI-16-DIAG

Modulo remoto I/O, IP20, Segnali analogici, Uscita, 4 canali, Corrente/tensione

N. articolo 1315730000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Supporto software Download dei prodotti
Accessori 12 Parti di ricambio 3 Componenti singoli 3 Prodotti correlati 8
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto uscite analogiche Dati di collegamento Dati generali Alimentazione elettrica Dati di sistema Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319212/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319245/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319247/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319220/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319224/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_322323/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E141197
Certificato Nr. (cULusEX)
E223527

Dati generali per l’ordinazione

Versione
Modulo remoto I/O, IP20, Segnali analogici, Uscita, 4 canali, Corrente/tensione
N. d’ordine
1315730000
Tipo
UR20-4AO-UI-16-DIAG
GTIN (EAN)
4050118118667
CPZ
1 Pezzo

Dimensioni e pesi

Profondità
76 mm
Profondità (pollici)
2,992 inch
Posizione verticale
120 mm
Altezza (pollici)
4,724 inch
Larghezza
11,5 mm
Larghezza (pollici)
0,453 inch
Altezza di fissaggio
128 mm
Peso netto
86 g

Temperature

Temperatura di magazzinaggio
-40 °C ... +85 °C
Temperatura d'esercizio
-20 °C...60 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Impronta carbonica di prodotto
  • Dalla culla al cancello:
    8,705 kg CO2 eq.

uscite analogiche

A prova di cortocircuito
Sì
Alimentazione dell'attuatore
  • min.:
    0 mA
  • nominale:
    185 mA
  • max.:
    185 mA
Coefficiente di temperatura
Tensione 20 ppm / misurazione corrente 31 ppm / °K

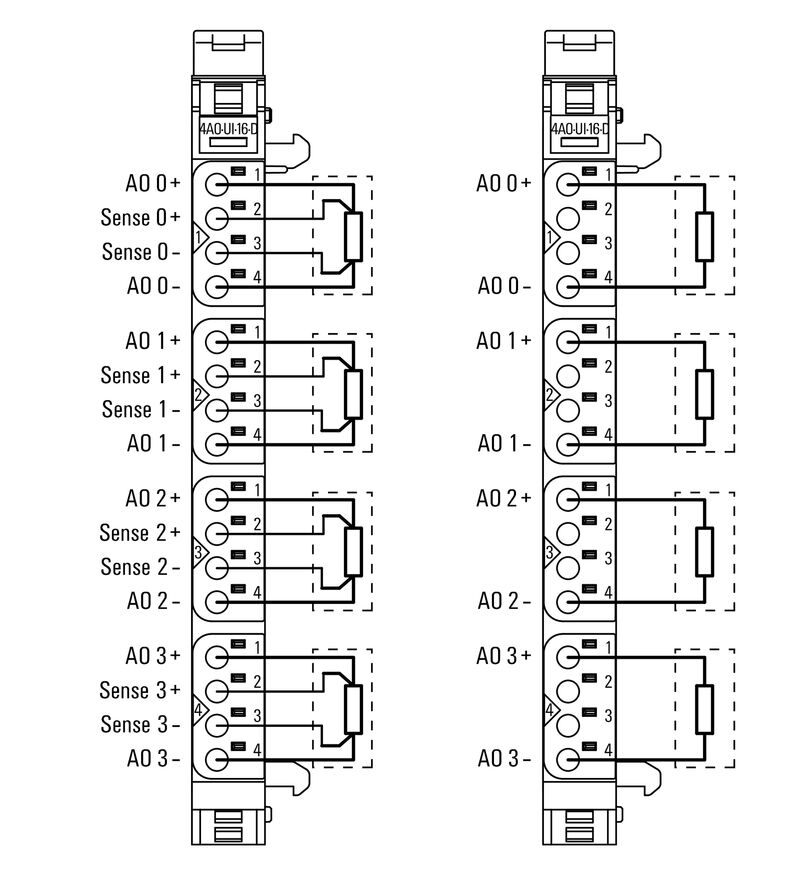

Collegamento attuatore
2 fili (rilevamento automatico)
Conduttore quadruplo
Corrente d'uscita in base all'applicazione
  • min.:
    0 mA
  • nominale:
    185 mA
  • max.:
    185 mA
Corrente di impedenza di carico
<600 Ω
Diagnosi modulo
Sì
Diagnosi singolo canale
Sì
Dialogo incrociato tra i canali in FSR
0,001 %
Errore max. tra T min. e T max. in FSR
220 %
Fattore di simultaneità
  • min.:
    0 %
  • nominale:
    100 %
  • max.:
    100 %
Monotonicità
Sì
Numero di uscite analogiche
4
Precisione
±0,1 % FSR max., 0,05 % FSR tip.
Precisione di ripetizione
<1 mV eff.
Resistenza di carico tensione
> 1 kΩ (a >50°C temperatura ambiente, corrente totale max. del sensore = 25 mA)
Risoluzione
16 Bit
Tempo di reazione
1 ms / 4 canali
Tipo
1. U (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V)
2. I (0–20 mA o 4–20 mA)
Valori sostitutivi
Sì
Variabile d'uscita
Tensione (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V, ±5 V)
Corrente (0…20 mA oppure 4…20 mA)

Dati di collegamento

Sezione di collegamento cavo, flessibile, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, max. (AWG)
AWG 16
Sezione di collegamento cavo, flessibile, min.
0,14 mm²
Sezione di collegamento cavo, flessibile, min. (AWG)
AWG 26
Sezione di collegamento cavo, rigido, max.
1,5 mm²
Sezione di collegamento cavo, rigido, max. (AWG)
AWG 16
Sezione di collegamento cavo, rigido, min.
0,14 mm²
Sezione di collegamento cavo, rigido, min. (AWG)
AWG 26
Tipo di collegamento
PUSH IN

Dati generali

Air pressure (operation)
≥ 795 hPa (altezza ≤ 2000 m) come da norma DIN EN 61131-2
Mounting rail
TS 35
Pollution severity
2
Pressione aria (stoccaggio)
1013 hPa (altezza 0 m) a 700 hPa (altezza 3000 m) come da norma DIN EN 61131-2
Pressione aria (trasporto)
1013 hPa (altezza 0 m) a 700 hPa (altezza 3000 m) come da norma DIN EN 61131-2
UL 94 éghetőségi osztály
V-0
Umidità dell'aria (funzionamento)
Dal 10% al 95%, non condensante come da norma DIN EN 61131-2
Umidità dell'aria (stoccaggio)
Dal 10% al 95%, non condensante come da norma DIN EN 61131-2
Umidità dell'aria (trasporto)
Dal 10% al 95%, non condensante come da norma DIN EN 61131-2
Urti
15 g su 11 ms, mezza sinusoide, secondo IEC 60068-2-27
Vibration resistance
5 Hz ≤ f ≤ 8,4 Hz: ampiezza 3,5 mm come per IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g accelerazione come da norma IEC 60068-2-6
서지 전압 범주
II
테스트 전압
500 V

Alimentazione elettrica

Assorbimento di corrente da IOUT (il rispettivo segmento di potenza)
85 mA
Assorbimento di corrente da Isistip.
8 mA
Tensione di alimentazione
24 V DC +20 %/ -15 %
tramite il bus di sistema

Dati di sistema

collegamento
PUSH IN
Dati di processo
8 Byte
Datos de diagnóstico
2 Bit
Interfaccia
Bus di sistema remoto U
Protokol sběrnice
PROFINET IRT
PROFINET RT
CC-Link IE TSN
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Separazione galvanica
500 V DC tra i percorsi di corrente
Tipo di modulo
Modulo di uscita analogica
Übertragungsrate Systembus, max.
48 Mbit

Classificazioni

ETIM 8.0
EC001596
ETIM 9.0
EC001596
ETIM 10.0
EC001596
ECLASS 14.0
27-24-26-01
ECLASS 15.0
27-24-26-01
