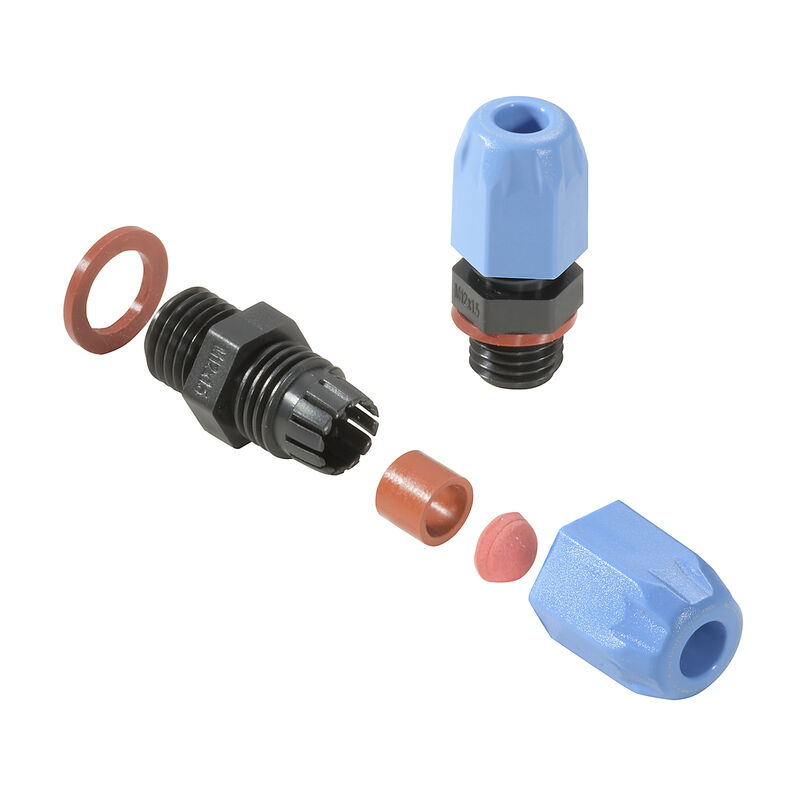

塑料接头G M12 EXI 4-6,5 SI7J G4
与插图相似

 塑料接头G M12 EXI 4-6,5 SI7J G4

VG Exi 7J (防爆塑料电缆接头 7J Exi), 电缆接头, 直, M 12, 10 mm, OD min. 4 - OD max. 6.5 mm, IP54, IP66, IP67, IP68 - 5 bar (30分钟), 聚酰胺 6

商品编号 2722350000
下载技术数据页 工程设计支持
配件 1 相关商品 12
审批 通用订货数据 尺寸和重量 温度 环保产品合规 电缆接头认证号 通用参数 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
认证
CE; EAC; ATEX; IECEX; INMETRO
ROHS
一致

通用订货数据

版本
VG Exi 7J (防爆塑料电缆接头 7J Exi), 电缆接头, 直, M 12, 10 mm, OD min. 4 - OD max. 6.5 mm, IP54, IP66, IP67, IP68 - 5 bar (30分钟), 聚酰胺 6
订货号
2722350000
类型
VG M12 EXI 4-6.5 SI7J G4
GTIN (EAN)
4050118821581
数量
100 PC

尺寸和重量

高度
28.3 mm
高度 (英寸)
1.114 inch
长度
22 mm
长度 (英寸)
0.866 inch
净重
4 g

温度

工作温度
-60 °C...70 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

电缆接头认证号

标识
Ex eb llC Gb
Ex tb IIIC Db IP66/68
电缆接头 (INMETRO) 认证号
DNV 18.0150 X/01
电缆接头认证编号 (ATEX)
IMQ 13 ATEX 010 X
电缆接头认证编号 (IECEx)
IECEx IMQ 13.0003X
验收条件
ATEX
IECEX

通用参数

AF 尺寸 1
15 mm
AF 尺寸 2
15 mm
卤素
不
基础材料
聚酰胺 6
安装指导
参见安装指南
密封
硅胶
密封件
硅胶
带 GWDR 的承托类型
IP54
IP66
IP67
IP68 - 5 bar (30分钟)
抗冲击力
7 焦耳, 符合 IEC 60079-0 标准
拧紧力矩矩
2 Nm
最大工作温度
70 °C
最大拧紧力矩（联接适配器）
2.5 Nm
最大拧紧力矩（螺帽）
2.5 Nm
最大电缆外径
6.5 mm
最小工作温度
-60 °C
最小拧紧力矩（联接适配器）
1.5 Nm
最小拧紧力矩（螺帽）
1.5 Nm
最小电缆外径
4 mm
标准
IEC 60079-0
EN 60079-0
IEC 60079-7
EN 60079-7
EN 60079-31
IEC 60079-31
电缆接头
公制的
螺纹 （外部）
M 12
螺纹长度
10 mm
螺距
1.5 mm
防护等级
IP54
IP66
IP67
IP68 - 5 bar (30分钟)
防爆类型
Ex i 本安型
阻燃等级符合 UL 94
HB

分类

ETIM 8.0
EC000441
ETIM 9.0
EC000441
ETIM 10.0
EC000441
ECLASS 14.0
27-14-08-02
ECLASS 15.0
27-14-08-02
