Caratteristiche

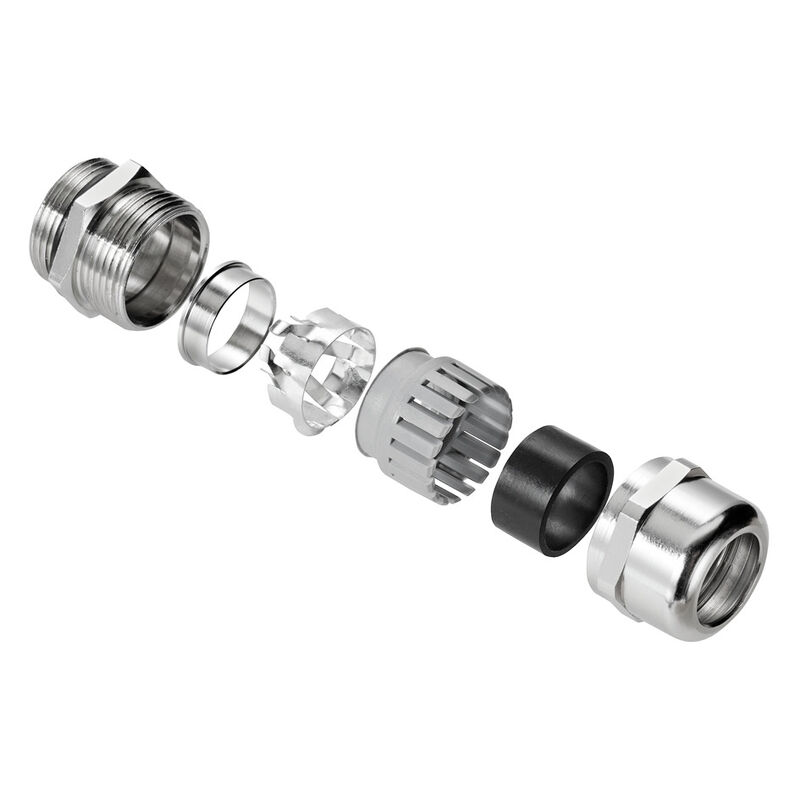

| Versione | VG EMV GEN 4 (pressacavo EMC con gabbia di serraggio), Pressacavo, diritto, M 40, 9, OD min. 22 - OD max. 32 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, ottone, nichelato |
| N. d’ordine | 2435190000 |
| Tipo | VG M40 EMV-4 MS 22-32 |
| GTIN (EAN) | 4050118446944 |
| CPZ | 5 Pezzo |
| Posizione verticale | 60,5 mm |
| Altezza (pollici) | 2,382 inch |
| Lunghezza | 69,5 mm |
| Lunghezza (pollici) | 2,736 inch |
| Peso netto | 0,278 g |
| Temperatura d'esercizio | -40 °C...100 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | b5ff1f66-ddba-4739-9fc0-0521ddb52139 |
| Condizioni di omologazione |
DNV
UL cULus |
| Numero del certificato pressacavo (cULus) | E199260 |
| Numero del certificato pressacavo (GERMLLOYD) | E-14047 |
| Numero del certificato pressacavo (UL) | E199260 |
| Alogeni | Sì |
| Apertura della chiave | 50 mm |
| Apertura della chiave 1 | 50 mm |
| Apertura della chiave 2 | 50 mm |
| Campo delle temperature di impiego, max. | 100 °C |
| Campo delle temperature di impiego, min. | -40 °C |
| Coppia di serraggio | 12 Nm |
| Coppia di serraggio dado esagonale cieco, max. | 43 Nm |
| Coppia di serraggio dado esagonale cieco, min. | 41 Nm |
| Coppia di serraggio supporto, max. | 12,5 Nm |
| Coppia di serraggio supporto, min. | 11,5 Nm |
| Diametro cavo, esterno, max. | 32 mm |
| Diametro cavo, esterno, min. | 22 mm |
| Diametro schermo, max. | 27 mm |
| Diametro schermo, min. | 18 mm |
| Filettatura (esterna) | M 40 |
| Grado di protezione |
IP66
IP68 - 5 bar (30 min.) IP69K |
| Grado di protezione (UL) | Type 4X |
| Grado di protezione con guarnizione filettata ad anello |
IP54
IP66 IP67 IP68 - 5 bar (30 min.) IP69K |
| Guarnizione | NBR |
| Inserto di tenuta stagna | CR |
| Lunghezza filettatura | 9 mm |
| Materiale | ottone, nichelato |
| morsetto | Poliammide |
| O-ring | NBR |
| Passo del filetto | 1,5 mm |
| Pressacavi |
metrico
M 40 |
| Omologazione/Certificato/Documento di conformità | [EU Declaration of Conformity - EMC brass nickel plated cable gland - DE PS2480 210608 004ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_250924) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54717) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2435190000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2435190000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
| ETIM 8.0 | EC000441 |
| ETIM 9.0 | EC000441 |
| ECLASS 9.0 | 27-14-44-32 |
| ECLASS 9.1 | 27-14-44-32 |
| ECLASS 10.0 | 27-14-44-32 |
| ECLASS 11.0 | 27-14-44-32 |
| ECLASS 12.0 | 27-14-08-01 |
| ECLASS 13.0 | 27-14-08-01 |
| ECLASS 14.0 | 27-14-08-01 |
| ROHS | Conforme |
Accessori
-
N. articolo:1777660000Confezione:10 Pezzo
SKMU MS EMV (controdado in ottone - EMC), Controdado, M 40, 4.6 mm, ottone, nichelato
È accessorio di
-
N. articolo:2544050000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 8, Grado di protezione: IP65 (in condizione innestata), Entrata cavo laterale, Custodia connettore, Gancio trasversale in basso, alto, Dimensione entrate cavi: M 40
-
N. articolo:2544060000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 8, Grado di protezione: IP65 (in condizione innestata), Entrata cavo dall'alto, Custodia connettore, Gancio trasversale in basso, alto, Dimensione entrate cavi: M 40
-
N. articolo:2544040000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 6, Grado di protezione: IP65 (in condizione innestata), Entrata cavo dall'alto, Custodia connettore, Gancio trasversale in basso, alto, Dimensione entrate cavi: M 40
-
N. articolo:2544030000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 6, Grado di protezione: IP65 (in condizione innestata), Entrata cavo laterale, Custodia connettore, Gancio trasversale in basso, alto, Dimensione entrate cavi: M 40
