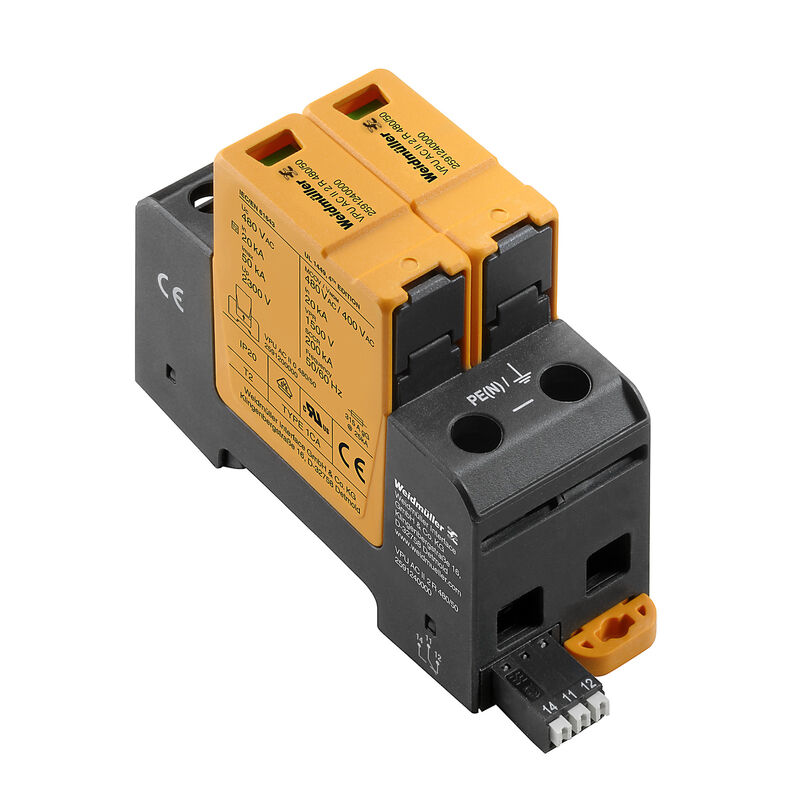

VPU AC II 2 R 480/50
VPU AC II 2 R 480/50
Simbolo elettrico
Schematic circuit diagram

VPU AC II 2 R 480/50

Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, con contatto remoto, Monofase, TN-S

N. articolo 2591240000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 Parti di ricambio 3 Prodotti correlati 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Bemessungsdaten UL Dati di collegamento serraggio remoto Dati generali Isolamento secondo EN 50 178 Dati nominali IEC / EN Dati di collegamento Dati elettrici Dati generali Garanzia Nota importante Product images Classifications

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E354261

Dati generali per l’ordinazione

Versione
Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, con contatto remoto, Monofase, TN-S
N. d’ordine
2591240000
Tipo
VPU AC II 2 R 480/50
GTIN (EAN)
4050118599695
CPZ
1 items

Dimensioni e pesi

Profondità
68 mm
Profondità (pollici)
2,677 inch
Profondità inclusa guida DIN
76 mm
Posizione verticale
104,5 mm
Altezza (pollici)
4,114 inch
Larghezza
36 mm
Width (inches)
1,417 inch
Peso netto
298 g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura ambiente
-40 °C…85 °C
Temperatura d'esercizio
-40 °C...85 °C
Humidity
5 - 95% rel. humidity

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Bemessungsdaten UL

Temperatura ambiente (operativa), max.
85 °C
Tensione nominale UN
400 V
VPR (N-PE)
1.500 V
MCOV (L-PE)
480 V
MCOV (L/N-PE)
480 V
MCOV (N-PE)
480 V
SCCR
200 kA
In
20 kA
Категория
SPD TYPE 1CA
Температура окружающей среды (рабочая), мин.
-40 °C
Сертификат № (cURus)
E354261
MODE
all modes
VPR (L-N)
3.000 V
VPR (L-PE)
1.500 V
Тип напряжения
Переменный ток
Энергетические сети UL
Split-Phase

Dati di collegamento serraggio remoto

Lunghezza di spelatura
8 mm
Sezione di collegamento cavo, flessibile, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, min.
0,25 mm²
Tipo di collegamento
PUSH IN

Dati generali

Altitudine di esercizio
≤ 4000 m
Classe d'infiammabilità UL 94
V-0
Colori
arancione
nero
Forma
Custodie portacomponenti; 2 TE
Insta IP20
Grado di protezione
IP20 installato
Guida equipaggiata
TS 35
Indicatore ottico di funzionamento
verde = ok, rosso = lo scaricatore è difettoso - sostituirlo.
Segmento
Ripartizione di energia
Versione
Protezione contro le sovratensioni
con contatto remoto

Isolamento secondo EN 50 178

Classe di sovratensione
III
Grado di lordura
2

Dati nominali IEC / EN

Campo di frequenze, max.
60 Hz
Campo di frequenze, min.
50 Hz
Capacità di estinzione della corrente residua Ifi
Nessuna corrente di rete residua da considerare
Classe a norma IEC 61643-11
Tipo II
Tipo III
Classe di prescrizionesecondo EN 61643-11
T2
T3
Contatto di segnalazione
250 V 1A 1CO
Coordinamento energetico
Tipo II
Tipo III
Corrente di fuga in Un
0,5 mA
Corrente di scarica (tipo III)
3 kA
Corrente di scarica Imax. (8/20µs) filo-PE
50 kA
Corrente di scarica In (8/20 µs) filo-PE
20 kA
Corrente nominale di cortocircuito ISCCR
50 kA
Livello di protezione Up con IN (L/N-PE)
≤ 2.3 kV
Norme
IEC 61643-11
EN 61643-11
UL 1449
Numero di poli
2
Prefusibile integrato
No
Protezione
Nessun fusibile necessario ≤ 315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Rete a bassa tensione
Monofase
TN-S
Sovratensione combinata UOC
6 kV
Sovratensione temporanea - TOV
581 V
Tempo di reazione / tempo di fallback
≤ 25 ns
Tensione di rete
400 V / 690 V
Tensione nominale (AC)
400 V
Tensione permanente massima, Uc (AC)
480 V
Tipo di tensione
AC
Tipo SPD
T2

Dati di collegamento

Lunghezza di spellatura
18 mm
Tecnica di collegamento cavi
Collegamento a vite
Tipo di collegamento
Screw connection
Lunghezza di spellatura, collegamento di dimensionamento
18 mm
Coppia di serraggio, min.
3 Nm
Tightening torque, max.
4,5 Nm
Campo di serraggio, collegamento di dimensionamento
16 mm²
Clamping range, min.
1,5 mm²
Clamping range, max.
35 mm²
Wire connection cross section AWG, min.
AWG 16
Wire connection cross section AWG, max.
AWG 2
Wire cross-section, solid, min.
1,5 mm²
Wire cross-section, solid, max.
35 mm²
Sección de conexión del conductor, flexible, mín.
1,5 mm²
Sección de conexión del conductor, flexible, max.
25 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
1,5 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
35 mm²

Dati elettrici

Tipo di tensione
AC

Dati generali

Numero di poli
2
Grado di protezione
IP20 felszerelt állapotban
Barwny
pomarańczowy
czarny

Garanzia

Periodo
5 anni

Nota importante

Informazioni sul prodotto
Per l'uso in applicazioni DC, usare il fusibile SIBA Tipo NH2XL aR/aSF DC 1500 V
Note
Nur für IT-Netzsysteme, bei denen die Masse am Verteilungstransformator mit der Masse auf Kundenseite verbunden ist (RE=RA in Abbildung 44.A1 von IEC 60634-4-44:2018).

Product images

Classifications

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
