Caratteristiche
| Versione | Scaricatore di sovratensioni, Bassa tensione, TN-C-S, TN-S |
| N. d’ordine | 2908480000 |

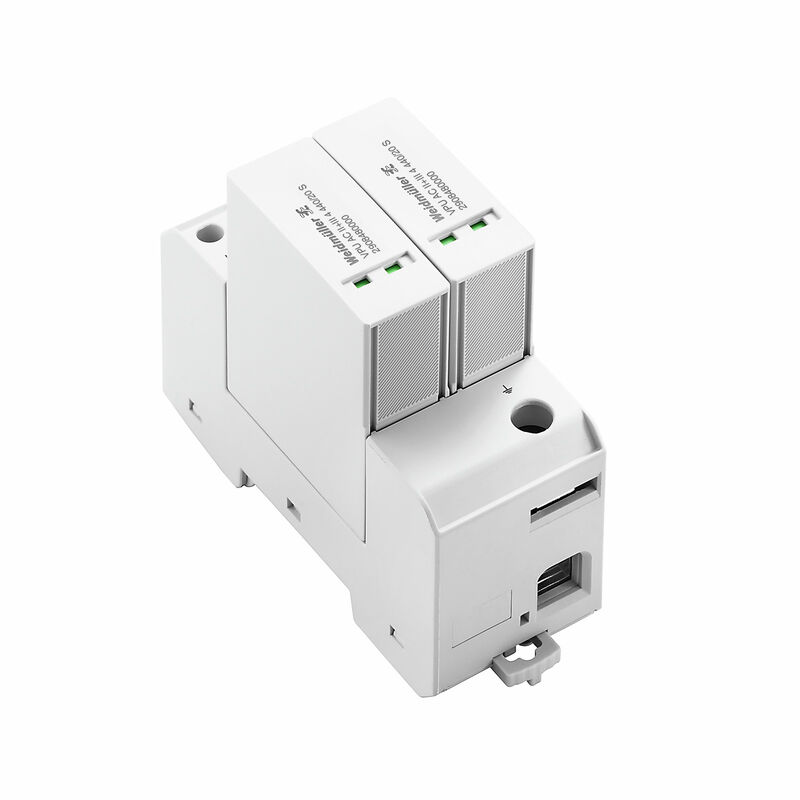

| Tipo | VPU AC II+III 4 440/20 S |
| GTIN (EAN) | 4099986190696 |
| CPZ | 1 Pezzo |
| Profondità | 70 mm |
| Profondità (pollici) | 2,756 inch |
| Posizione verticale | 97 mm |
| Altezza (pollici) | 3,819 inch |
| Larghezza | 36 mm |
| Larghezza (pollici) | 1,417 inch |
| Peso netto | 293,5 g |
| Temperatura d'esercizio | -40 °C...85 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Altitudine di esercizio | ≤ 2000 m |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | grigio |
| Forma |
Custodie portacomponenti; 2 TE
Insta IP20 |
| Grado di protezione | IP20 installato |
| Guida | TS 35 |
| Indicatore ottico di funzionamento | verde = ok, rosso = lo scaricatore è difettoso - sostituirlo. |
| Segmento | Ripartizione di energia |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Campo di frequenze, max. | 60 Hz |
| Campo di frequenze, min. | 50 Hz |
| Classe a norma IEC 61643-11 |
Tipo II
Tipo III |
| Classe di prescrizionesecondo EN 61643-11 |
T2
T3 |
| Contatto di segnalazione | No |
| Coordinamento energetico |
Tipo II
Tipo III |
| Corrente di scarica (tipo III) | 3 kA |
| Corrente di scarica Imax. (8/20µs) filo-PE | 20 kA |
| Corrente di scarica In (8/20 µs) filo-PE | 10 kA |
| Corrente nominale di cortocircuito ISCCR | 25 kA |
| Fusibile | Nessun fusibile necessario ≤ 100 A gG |
| Livello di protezione Up a IN (N-PE) | ≤ 1,5 kV |
| Livello di protezione Up con IN (L/N-PE) | ≤ 1,7 kV |
| Norme |
IEC 61643-11
EN 61643-11 |

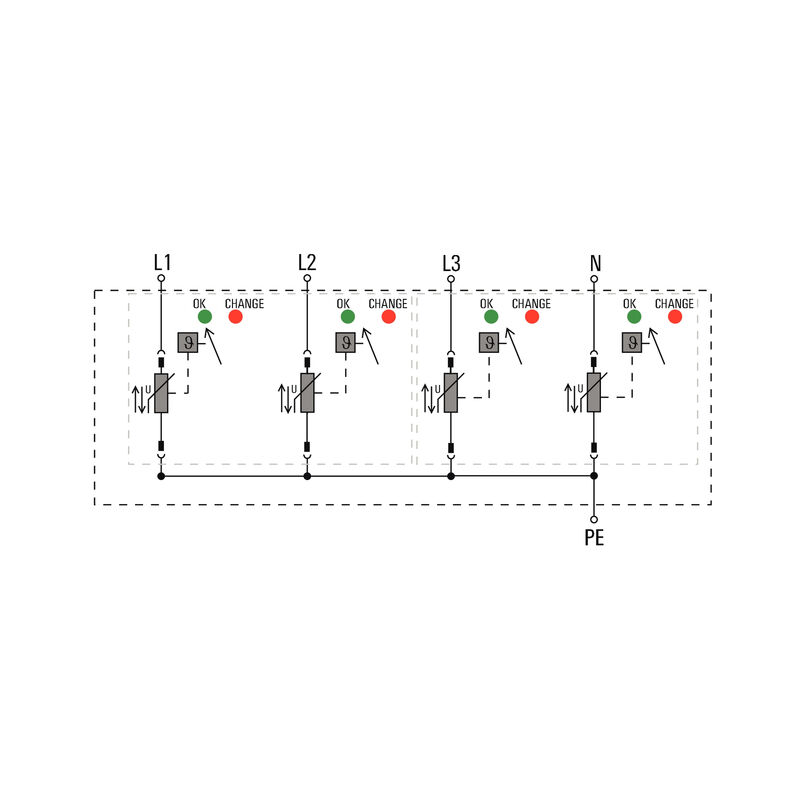

| Numero di poli | 4 |
| Rete a bassa tensione |
TN-C-S
TN-S |
| Sovratensione combinata UOC | 6 kV |
| Sovratensione temporanea - TOV | 440 V |
| Tempo di reazione | ≤ 25 ns |
| Tensione nominale (AC) | 230 V |
| Tensione permanente massima, Uc (AC) | 440 V |
| Tipo di tensione | AC |
| Livello di protezione Up a IN (L-PE) (tipo III) | ≤1 kV |
| Lunghezza di spellatura | 13 mm |
| Sezione trasversale di collegamento del conduttore PE, rigida, max. | 35 mm² |
| Sezione trasversale di collegamento del conduttore PE, semirigida, max. | 35 mm² |
| Tecnica di collegamento cavi | Collegamento a vite |
| Tipo di collegamento | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 13 mm |
| Coppia di serraggio, min. | 1,2 Nm |
| Coppia di serraggio, max. | 2 Nm |
| Campo di serraggio, collegamento di dimensionamento | 10 mm² |
| Campo di sezioni, min. | 2,5 mm² |
| Campo di sezioni, max. | 35 mm² |
| Sezione di collegamento cavo, rigido, min. | 2,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 10 mm² |
| Sezione di collegamento cavo, flessibile, min. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 6 mm² |
| Sezione di collegamento, semirigida, min. | 2,5 mm² |
| Sezione di collegamento, semirigida, max. | 10 mm² |
| Tipo di tensione | AC |
| Numero di poli | 4 |
| Grado di protezione | IP20 installato |
| Colori | grigio |
| Periodo | 5 anni |
| Informazioni sul prodotto | Per l'uso in applicazioni DC, usare il fusibile SIBA Tipo NH2XL aR/aSF DC 1500 V |
| Omologazione/Certificato/Documento di conformità | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298531) |
| Dati ingegneristici |
[STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_298524)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_299950) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2908480000) |
| Specifiche del capitolato | [Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607) |
| Documentazione utente | [Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_298514) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Omologazioni |  |
| ROHS | Conforme |
