VPU ZPA S I 3 RA 300/7,5

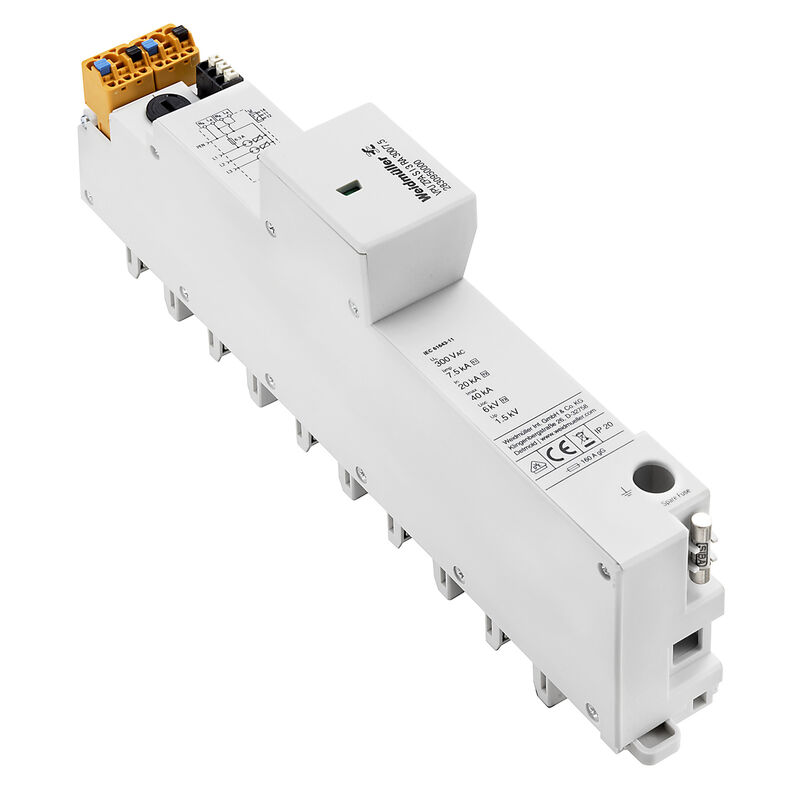

Illustrazione del prodotto
Come da figura
VPU ZPA S I 3 RA 300/7,5
Simbolo elettrico
Circuit diagram

VPU ZPA S I 3 RA 300/7,5

Scaricatore di sovratensioni, Bassa tensione, Senza dispersione di corrente

N. articolo 2830950000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 12 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati di collegamento serraggio remoto Dati generali Dati nominali IEC / EN Dati di collegamento Dati elettrici Dati generali Garanzia Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
Scaricatore di sovratensioni, Bassa tensione, Senza dispersione di corrente
N. d’ordine
2830950000
Tipo
VPU ZPA S I 3 RA 300/7,5
GTIN (EAN)
4064675390152
CPZ
1 Pezzo

Dimensioni e pesi

Profondità
236 mm
Profondità (pollici)
9,291 inch
Posizione verticale
236 mm
Altezza (pollici)
9,291 inch
Larghezza
36 mm
Larghezza (pollici)
1,417 inch
Peso netto
641 g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura ambiente
…85 °C
Temperatura d'esercizio
-40 °C...85 °C
Umidità
Umidità rel. 5 - 95%

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati di collegamento serraggio remoto

Coppia di serraggio max.
0,4 Nm
Sezione di collegamento cavo, flessibile, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, min.
0,25 mm²
Tipo di collegamento
PUSH IN

Dati generali

Altitudine di esercizio
≤ 4000 m
Colori
grigio
contatto ausiliario
Sì
Grado di protezione
IP20
Guida equipaggiata
Barra conduttrice
Indicatore ottico di funzionamento
verde = ok, rosso = lo scaricatore è difettoso - sostituirlo.
Segmento
Ripartizione di energia
Versione
Senza dispersione di corrente

Dati nominali IEC / EN

Campo di frequenze, max.
60 Hz
Campo di frequenze, min.
50 Hz
Classe a norma IEC 61643-11
Tipo I
Tipo II
Tipo III
Classe di prescrizionesecondo EN 61643-11
T1
T2
T3
Contatto di segnalazione
250 V 10 A 1 NC
Coordinamento energetico
Tipo I
Tipo II
Tipo III
Corrente conduttore di protezione IPE
20 µA
Corrente di fuga in Un
5 µA
Corrente di prova da fulmine Iimp(10/350 µs) (L-PE)
7,5 kA
Corrente nominale di cortocircuito ISCCR
25 kA
Livello di protezione Up con IN (L/N-PE)
≤ 1,5 kV
Numero di poli
3
Prefusibile integrato
No
Protezione
Nessun fusibile necessario ≤ 160 A gG
Sovratensione combinata UOC
6 kV
Tempo di reazione / tempo di fallback
≤ 100 ns
Tensione di rete
230 V / 400 V
Tensione nominale (AC)
240 V
Tipo di tensione
AC
Tipo SPD
T1
T2
T3

Dati di collegamento

Lunghezza di spellatura
18 mm
Tecnica di collegamento cavi
Collegamento a vite
Tipo di collegamento
Collegamento a vite
Coppia di serraggio, max.
4,5 Nm
Campo di serraggio, collegamento di dimensionamento
16 mm²
Campo di sezioni, min.
4 mm²
35 mm²
Sezione di collegamento cavo, rigido, min.
16 mm²
Sezione di collegamento cavo, rigido, max.
35 mm²
Sezione di collegamento cavo, flessibile, max.
25 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min.
16 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max.
25 mm²
Sezione di collegamento, semirigida, min.
16 mm²
Sezione di collegamento, semirigida, max.
35 mm²

Dati elettrici

Tipo di tensione
AC

Dati generali

Numero di poli
3
Grado di protezione
IP20
Colori
grigio

Garanzia

Periodo
5 anni

Classificazioni

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
