計装機器と制御機器のサージ保護, 測定・制御機器のサージ保護, UP(L/N-PE) 1200 V

商品番号 1064060000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 関連製品 5
承認 一般注文データ 寸法と重量 温度 失敗の確率 環境製品コンプライアンス CSA保護データ 一般データ EN 50178に準拠した絶縁協調 公称データIEC/EN 承認の詳細 接続データ 電気データ 一般データ 定格IECEx/ATEX/cUL 重要なメモ 分類 入札仕様書

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319227/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319238/-S800/-T1z1mm-S80)
ROHS
適合

一般注文データ

バージョン
計装機器と制御機器のサージ保護, 測定・制御機器のサージ保護, UP(L/N-PE) 1200 V
注文番号
1064060000
種別
VSSC4 GDT 240VAC/DC20KA
GTIN (EAN)
4032248829477
数量
5  items

寸法と重量

深さ
58.5  mm
奥行き（インチ）
2.303  inch
高さ
76  mm
高さ（インチ）
2.992  inch
幅
12.4  mm
幅（インチ）
0.488  inch
正味重量
37.4  g

温度

保管温度
-40 °C...80 °C
動作温度
-40 °C...70 °C
湿度
5～96%

失敗の確率

IEC 61508に準拠したSIL
3
MTTF
11,416  a
SFF
100  %
λges
10
1*10 -9の PFH、時間ごと
0

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%

CSA保護データ

ガスグループ A、B
IIC
ガスグループ C
IIB
ガスグループ D
IIA
入力電圧、最大 Ui
407  V
入力電流、最大II
20 A
内部インダクタンス、最大 LI
0時間
内部容量、最大 CI
0 nF

一般データ

UL 94 可燃性等級
V-0
セグメント
測定 – 監視 – 設定
バージョン
測定・制御機器のサージ保護
保護度合い
IP20
光学機能表示
該当なし
取り付けレール
TS 35
絶縁機能
いいえ
色
黒色
設計
端子

EN 50178に準拠した絶縁協調

サージ電圧カテゴリー
III
汚染度
2

公称データIEC/EN

IEC 61643-21準拠の要件カテゴリー
C2
C3
D1
オーバーロード – 失敗モード
Modus2
サージ電流担体能力C2
5 kA 8/20 μs
サージ電流担体能力C3
100 A 10/1000 μs
サージ電流担体能力D1
2.5 kA 10/350 μs
パルスリセット容量
20 ms
体積抵抗
<0.1 Ω
保護レベル UP (typ.)
1200 V
定格電圧 (AC)
240  V
定格電圧 (DC)
339 V
定格電流 IN
20  A
放電電流 In (8/20µs) 導体 - PE
5 kA
放電電流 I最大 (8 / 20µs) 導体 - PE
20 kA
放電電流、最大 (8/20 µs)
20  kA
最大連続電圧、Uc（AC）
288 V
最大連続電圧、Uc（DC）
407 V
極数
1
標準
IEC 61643-21
落雷テスト電流、Iimp (10/350 µs) 電線 - PE
2.5 kA
雷テスト電流Iimp (10/350 µs)
2.5 kA
電圧種別
AC/DC
静電容量
4.65 pF

承認の詳細

GOST 証明書
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

接続データ

被覆剥き長さ
10  mm
接続方式
ねじ接続
締付けトルク、最小.
0.5  Nm
締付けトルク、最大.
0.8  Nm
クランプ範囲、最小
0.5  mm²
クランプ範囲、最大
4  mm²
導体断面、固定式、最小
0.5  mm²
導体断面、固定式、最大
6  mm²
導体断面、フレキシブル、AEH （DIN 46228-1）、最小
0.5  mm²
導体断面、フレキシブル、AEH （DIN 46228-1）、最大
4  mm²
接続断面、撚線、最小
0.5  mm²
接続断面、撚線、最大
4  mm²

電気データ

電圧種別
AC/DC

一般データ

極数
1
保護度合い
IP20
色
黒色

定格IECEx/ATEX/cUL

cUL 証明書
[cUL Certificate](pdf/VSSC.PDF)

重要なメモ

製品情報
モード 2： SPD 内部の非常に低いインピーダンスのため、SPD 内部の電圧制限部の短絡箇所を示します。回路は動作不能ですが、測定装置は短絡によって保護されています。

分類

ETIM 7.0
EC000943
ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 12.0
27-17-15-01
ECLASS 13.0
27-17-15-01
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

入札仕様書

長体仕様

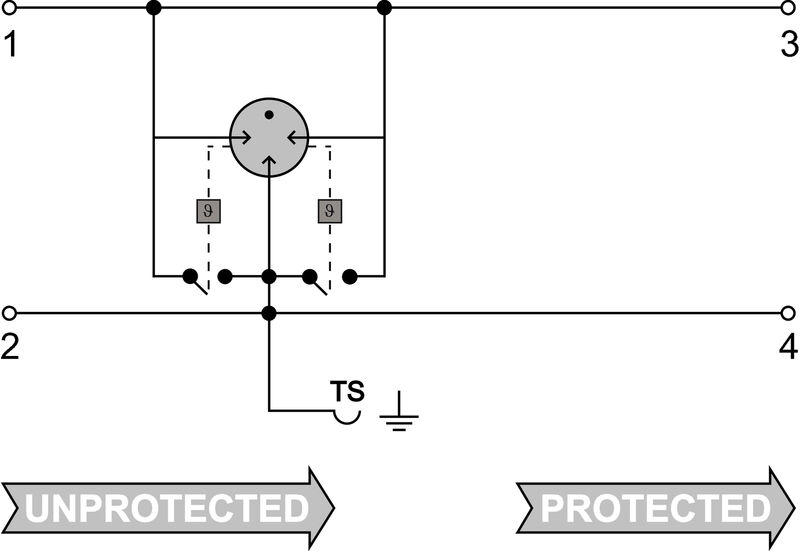

信号線接続と取り付けレール電位 の間 (TS 35 コンタクトベース) にガス充填サージ電圧アレスタ搭載の幅 12.4 mm のフィードスルー端子。最大 32 A の信号はここで保護できます。端子を取り付ける際に、端子内の保護回路の取り付けレール (アース) と基準電位 (接地) が同時に電気的に接触します。保護されたスイッチングの種類と電圧レベルに基づく端子の光学的同定。端末は、ラベル付けまたはマーク付けできます。
短体仕様
信号線接続と取付レール電位との間 (TS35 コンタクトベース) のガス充填サージ電圧アレスタ搭載のフィードスルー端子。バージョン：240 V AC
