VSSC4 GDT 24VAC/DC 20KA
VSSC4 GDT 24VAC/DC 20KA
VSSC4 GDT 24VAC/DC 20KA
VSSC4 GDT 24VAC/DC 20KA

VSSC4 GDT 24VAC/DC 20KA

Protection surtension mesure-commande-régulation, Protection surtension, MCR

№ продукта 1064030000
Открыть в конфигураторе
Загрузить спецификации Soutien à l'ingénierie Téléchargements de produits
Toebehoren 2 Verwante producten 5
Agréments Informations générales de commande Dimensions et poids Températures Probabilité d'échec Conformité environnementale du produit Защита данных CSA Caractéristiques générales Coordination de l'isolation selon EN 50178 Caractéristiques nominales CEI / EN Informations complémentaires sur les agréments Caractéristiques de raccordement Caractéristiques électriques Généralités Ratings IECEx/ATEX/cUL Note importante Classifications Textes de description

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Версия
Protection surtension mesure-commande-régulation, Protection surtension, MCR
Заказ №
1064030000
Тип
VSSC4 GDT 24VAC/DC 20KA
GTIN (EAN)
4032248829446
Кол.
5 Pièce

Dimensions et poids

Глубина
58,5 mm
Profondeur (pouces)
2,303 inch
Высота
76 mm
Hauteur (pouces)
2,992 inch
Ширина
6,2 mm
Largeur (pouces)
0,244 inch
Poids net
37,8 g

Températures

Температура хранения
-40 °C...80 °C
Рабочая температура
-40 °C...70 °C
Влажность
5...96 %

Probabilité d'échec

SIL согласно IEC 61508
3
MTTF
11 416 a
SFF
100 %
λges
10
PFH в 1*10-9 1/ч
0

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Защита данных CSA

Внутренняя емкость, макс. Cвн.
0 nF
Внутренняя индуктивность, макс. Lвн.
0 µH
Входное напряжение, макс. Uвх.
42 V
Входной ток, макс. II
20 A
Группа газа D
IIA
Группа газа С
IIB
Группы газа А, В
IIC

Caractéristiques générales

Исполнение
Protection surtension, MCR
Класс пожаростойкости UL 94
V-0
Конструкция
Insert
Оптическая индикация работы
Non
Сегмент
Mesure - Contrôle - Régulation
Степень защиты
IP20
Укомплектованная монтажная рейка
TS 35
Функция размыкания
Non
Цветовой код
noir

Coordination de l'isolation selon EN 50178

Категория перенапряжения
III
Степень загрязнения
2

Caractéristiques nominales CEI / EN

Емкость
4,96 pF
Импульсный ток сопротивления C2
5 kA 8/20 μs
Импульсный ток сопротивления C3
100 A 10/1000 μs
Импульсный ток сопротивления D1
2,5 kA 10/350 μs
Испытательный разрядный ток, Iимп (10/350 мкс)
2,5 kA
Класс требований согласно IEC 61643-21
C2
C3
D1
Количество полюсов
1
Макс. продолжительное напряжение, Uc (AC)
30 V
Макс. продолжительное напряжение, Uc (DC)
42 V
Номинальное напряжение (AC)
24 V
Номинальное напряжение (DC)
34 V
Номинальный ток нагрузки IL
20 A
Номинальный ток, IN
20 A
Нормы
IEC 61643-21
Объемное сопротивление
<0.1 Ω
Способность сброса разряда
≤ 20 ms
Тип напряжения
AC/DC
Тип отказа при перегрузке
Modus 2
Ток утечки, Iмакс. (8/20 мкс), провод – защ. заземление (PE)
20 kA
Ток утечки, макс. (8/20 мкс)
20 kA

Informations complémentaires sur les agréments

Сертификат GOST
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Caractéristiques de raccordement

Длина зачистки изоляции
10 mm
Вид соединения
Raccordement vissé
Момент затяжки, мин.
0,5 Nm
Момент затяжки, макс.
0,8 Nm
Plage de serrage, min.
0,5 mm²
Plage de serrage, max.
4 mm²
Section de raccordement du conducteur, min.
0,5 mm²
Section de raccordement du conducteur, max.
6 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
0,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
4 mm²
Section de raccordement, semi-rigide, min.
0,5 mm²
Section de raccordement, semi-rigide, max.
4 mm²

Caractéristiques électriques

Тип напряжения
AC/DC

Généralités

Количество полюсов
1
Degré de protection
IP20
Couleur
noir

Ratings IECEx/ATEX/cUL

Сертификат cUL
[cUL Certificate](pdf/VSSC.PDF)

Note importante

Сведения об изделии
Mode 2 : état dans lequel la partie du SPD qui limite la tension a été court-circuitée en raison d'une très faible impédance au sein du SPD. La ligne est inutilisable, mais l'équipement de mesure est toujours protégé par un court-circuit.

Classifications

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

Textes de description

Подробная спецификация

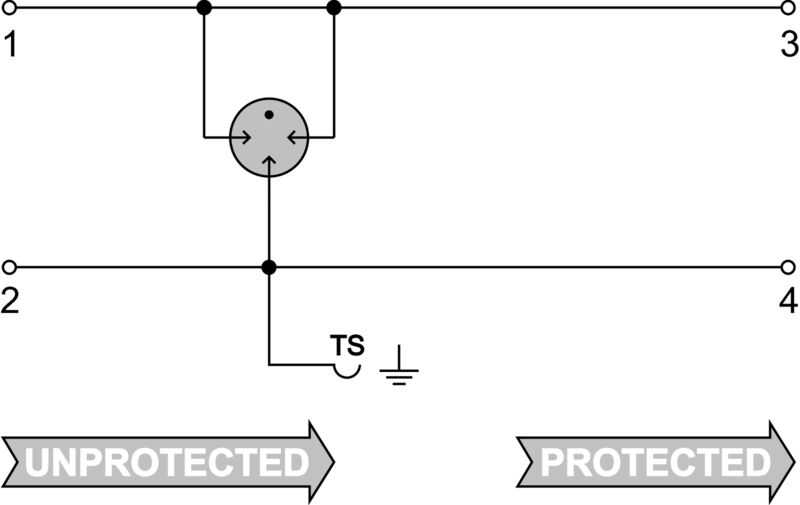

Bloc de jonction de passage de 12,4 mm de largeur et parasurtenseur à gaz entre raccordement de conducteur de signaux et potentiel de rail profilé, pied de contact TS 35.Un signal de max. 32 A peut ici être protégé. Le montage de la borne permet d'établir un contact électrique direct entre le rail profilé (terre) et le potentiel de référence (Ground) du circuit de protection dans la borne. Repérage optique de la borne selon le type de circuit de protection et la tension. Possibilité de marquage sur la borne.
Краткая спецификация
Bloc de jonction de passage avec parasurtenseur à gaz entre raccordement de conducteur de signaux et potentiel de rail profilé, pied de contact TS 35. Version : 24 Vac
