Caratteristiche
| Versione | Serie W, Terminale, arancione, 1.5 mm |
| N. d’ordine | 1060060000 |

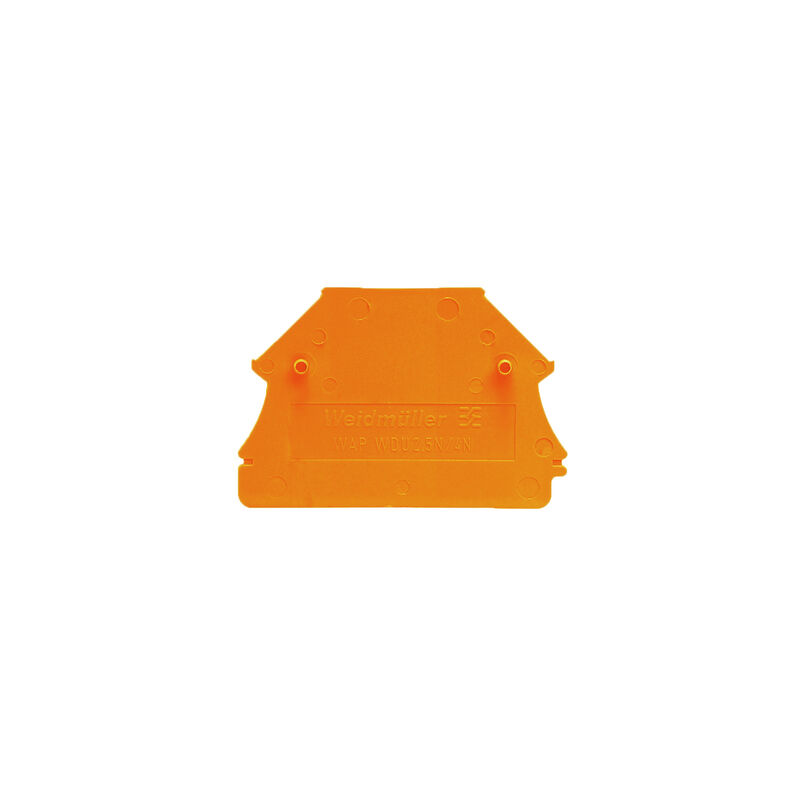

| Tipo | WAP WDU2.5N/4N OR |
| GTIN (EAN) | 4008190031619 |
| CPZ | 50 Pezzo |
| Profondità | 29,7 mm |
| Profondità (pollici) | 1,169 inch |
| Posizione verticale | 44 mm |
| Altezza (pollici) | 1,732 inch |
| Larghezza | 1,5 mm |
| Larghezza (pollici) | 0,059 inch |
| Peso netto | 1,619 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | arancione |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | Terminale |
| bloccabile | No |
| Istruzioni di montaggio | Montaggio diretto |
| Istruzioni di montaggio | Montaggio diretto |
| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60054) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1060060000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1060060000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Conforme |
È accessorio di
-
N. articolo:1023700000Confezione:100 Pezzo
Morsettiera passante, Collegamento a vite, Beige scuro, 2.5 mm², 24 A, 500 V, Numero di collegamenti: 2
-
N. articolo:1023760000Confezione:100 Pezzo
Morsettiera passante, Collegamento a vite, arancione, 2.5 mm², 24 A, 500 V, Numero di collegamenti: 2
-
N. articolo:2429780000Confezione:100 Pezzo
Morsettiera passante, Collegamento a vite, nero/giallo, 2.5 mm², 24 A, 500 V, Numero di collegamenti: 2
-
N. articolo:1023780000Confezione:100 Pezzo
Morsettiera passante, Collegamento a vite, blu, 2.5 mm², 24 A, 500 V, Numero di collegamenti: 2
-
N. articolo:1016200000Confezione:50 Pezzo
Morsetto PE, Collegamento a vite, Verde/giallo, 2.5 mm², 500 V, Numero di collegamenti: 2, Numero di piani: 1, TS 35, V-0, Wemid
Morsetti componibiliGamma universaleTecnologia a staffa di serraggioSerie WCompattoMorsetti passanti1 piano2.5 mm²
Morsetti componibiliGamma universaleTecnologia a staffa di serraggioSerie WCompattoMorsetti modulari PE1 piano2.5 mm²
