WPD 103 2X70/2X50 BK

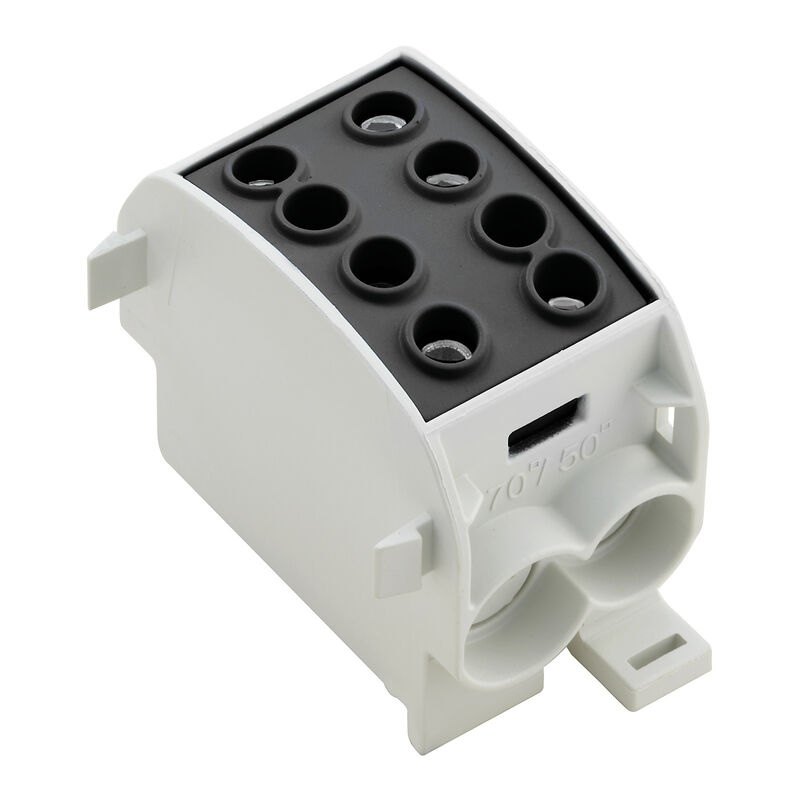

Illustrazione del prodotto
WPD 103 2X70/2X50 BK
WPD 103 2X70/2X50 BK
WPD 103 2X70/2X50 BK
WPD 103 2X70/2X50 BK
WPD 103 2X70/2X50 BK

WPD 103 2X70/2X50 BK

Morsetto ripartitore di potenziale, Collegamento a vite, nero, 70 mm², 300 A, 1000 V, Numero di collegamenti: 4, Numero di piani: 1

N. articolo 1561830000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 6 Prodotti correlati 33
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Generale Dati dimensionamento Dati dimensionamento secondo UL Classificazioni

Omologazioni

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Version
Morsetto ripartitore di potenziale, Collegamento a vite, nero, 70 mm², 300 A, 1000 V, Numero di collegamenti: 4, Numero di piani: 1
Order No.
1561830000
Type
WPD 103 2X70/2X50 BK
GTIN (EAN)
4050118366853
CPZ
3 Pezzo

Dimensioni e pesi

Tiefe
53,3 mm
Profondità (pollici)
2,098 inch
Height
63 mm
Altezza (pollici)
2,48 inch
Width
32,8 mm
Larghezza (pollici)
1,291 inch
Peso netto
171 g

Temperature

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-50 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme con esenzione
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

Dati dei materiali

Materiale di base
Wemid
Colori
nero
Classe d'infiammabilità UL 94
V-0

Dati caratteristici del sistema

Versione
Collegamento a vite
Piastra terminale (necessaria)
No
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
Sì
Collegamento PE
No
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
No
Funzione PEN
No

Aaltri dati tecnici

bloccabile
Sì
con perno d'arresto
Sì
Esecuzione a prova di esplosione
Sì
Istruzioni di montaggio
Guida di supporto / piastra di montaggio
Lati aperti
chiuso
Tipo di montaggio
innestabile

Conduttori allacciabili (altro collegamento)

Connection type, additional connection
Collegamento a vite

Conduttori allacciabili (collegamento di dimensionamento)

Anslutningstyp 2
Collegamento a vite
Campo di sezioni, max.
70 mm²
Campo di sezioni, min.
4 mm²
Number of connections
4
Sezione di collegamento cavo AWG, min.
AWG 14
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
50 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
4 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
4 mm²
Sezione di collegamento cavo, flessibile, max.
0 mm²
Sezione di collegamento cavo, flessibile, min.
4 mm²
Sezione di collegamento cavo, nucleo rigido, max.
70 mm²
Sezione di collegamento cavo, nucleo rigido, min.
4 mm²
Sezione di collegamento, semirigida, max.
70 mm²
Sezione di collegamento, semirigida, min.
4 mm²
Type of connection
Collegamento a vite
Направление соединения
laterale
Поперечное сечение подключаемого провода AWG, макс.
AWG 4

Generale

Installation advice
Guida di supporto / piastra di montaggio
Number of poles
1
Section de raccordement du conducteur, AWG, min.
AWG 14
Szabványok
IEC 60947-7-1
IEC 61238-1
VDE 0603-2
Wire connection cross section AWG, max.
AWG 4
장착 레일
TS 35

Dati dimensionamento

Sezione di dimensionamento
70 mm²
Tensione nominale
1.000 V
Tensione AC nominale
1.000 V
Tensione DC nominale
1.000 V
Corrente nominale
300 A
Corrente con conduttore max.
300 A
Norme
IEC 60947-7-1
IEC 61238-1
VDE 0603-2
Potenza dissipata secondo IEC 60947-7-x
2,1 W

Dati dimensionamento secondo UL

N° certificato (cURus)
E60693

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
