WSI 6

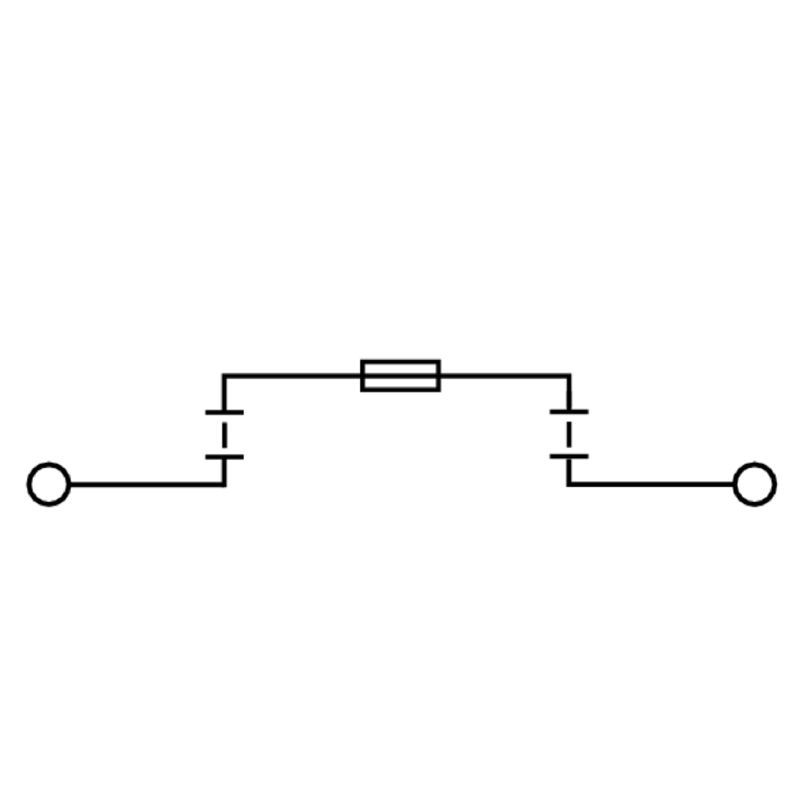

Illustrazione del prodotto
WSI 6

WSI 6

Morsetto componibile portafusibile, Collegamento a vite, Beige scuro, 6 mm², 6.3 A, 500 V, Numero di collegamenti: 2, Numero di piani: 1, TS 35

N. articolo 2562730000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 21 Prodotti correlati 228
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Morsetti portafusibili Generale Dati dimensionamento Dati dimensionamento secondo UL Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693
Сертификат № (cURusEX)
E184763

Dati generali per l’ordinazione

Versione
Morsetto componibile portafusibile, Collegamento a vite, Beige scuro, 6 mm², 6.3 A, 500 V, Numero di collegamenti: 2, Numero di piani: 1, TS 35
N. d’ordine
2562730000
Tipo
WSI 6
GTIN (EAN)
4050118571509
CPZ
50 Pezzo

Dimensioni e pesi

Profondità
61 mm
Profondità (pollici)
2,402 inch
Profondità inclusa guida DIN
62 mm
Posizione verticale
60 mm
Altezza (pollici)
2,362 inch
Larghezza
7,9 mm
Larghezza (pollici)
0,311 inch
Peso netto
18,36 g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
Beige scuro
Classe d'infiammabilità UL 94
V-0

Dati di dimensionamento IECEx/ATEX

N° certificato (ATEX)
DEMKO14ATEX1389U
N° certificato (IECEX)
IECEXUL14.0097U
Max. voltage (ATEX)
500 V
Corrente (ATEX)
6.3 A
Sezione cavo max (ATEX)
10 mm²
Napięcie maks. (IECEX)
500 V
Corrente (IECEX)
6.3 A
Sezione cavo max (IECEX)
10 mm²
Marcatura Ex 2014/34/EU
II 3 G

Dati caratteristici del sistema

Version
Collegamento a vite
scollegamento fusibile
per collegamento trasversale avvitabile
aperto da un lato
Tapa final obligatoria
Sì
Potenciálok száma
1
레벨 수
1
Numero dei punti di serraggio per piano
2
Número de potenciales por piso
1
Levels cross-connected internally
No
Raccordement PE
No
Barrette de liaison équipée
TS 35
Fonction N
No
PE-Funktion
No
PEN function
No

Aaltri dati tecnici

Lati aperti
destra
Typ montáže
innestabile

Conduttori allacciabili (altro collegamento)

Tipo di collegamento, ulteriore collegamento
Collegamento a vite

Conduttori allacciabili (collegamento di dimensionamento)

Calibro a norma 60 947-1
A5
Campo di sezioni, max.
10 mm²
Campo di sezioni, min.
0,5 mm²
Conduttore innestabile
  • Specifiche del collegamento:
    Collegamento a vite
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      rigido, H05(07) V-U
    • min.:
      0,5 mm²
    • max.:
      10 mm²
    • nominale:
      6 mm²
  • terminale:
    • Lunghezza di spellatura:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominale:
        12 mm
    • Coppia di serraggio:
      • min.:
        0,8 Nm
      • max.:
        1,6 Nm
  • Specifiche del collegamento:
    Collegamento a vite
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      semirigido, H07V-R
    • min.:
      1,5 mm²
    • max.:
      10 mm²
    • nominale:
      6 mm²
  • terminale:
    • Lunghezza di spellatura:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominale:
        12 mm
  • Specifiche del collegamento:
    Collegamento a vite
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      flessibile, H05(07) V-K
    • min.:
      0,5 mm²
    • max.:
      10 mm²
    • nominale:
      6 mm²
  • terminale:
    • Lunghezza di spellatura:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominale:
        12 mm
    • Coppia di serraggio:
      • min.:
        0,8 Nm
      • max.:
        1,6 Nm
Coppia di serraggio, max.
1,6 Nm
Coppia di serraggio, min.
0,8 Nm
Dimensione lama
0,8 x 4,0 mm
Direzione di collegamento
laterale
Lunghezza di spellatura
12 mm
Numero di collegamenti
2
Sezione di collegamento cavo AWG, max.
AWG 8
Sezione di collegamento cavo AWG, min.
AWG 20
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,5 mm²
Sezione di collegamento cavo, flessibile, max.
10 mm²
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Sezione di collegamento cavo, nucleo rigido, max.
10 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,5 mm²
Sezione di collegamento, flessibile, min.
0,5 mm²
Sezione di collegamento, semirigida, max.
10 mm²
Sezione di collegamento, semirigida, min.
0,5 mm²
Stadio di serraggio con elettroavvitatore tipo DMS
3
Tipo di collegamento
Collegamento a vite
Tipo di collegamento 2
Collegamento a vite
Vite di serraggio
M 3,5

Morsetti portafusibili

Indicazione
senza LED
Inserto portafusibile
G-Si. 5 x 20
Portafusibile (portainserto)
orientabile
Tensione d'esercizio max.
250 V
Tipo di tensione per l'indicatore
AC/DC

Generale

Guida equipaggiata
TS 35
Norme
IEC 60947-7-3
Sezione di collegamento cavo AWG, max.
AWG 8
Sezione di collegamento cavo AWG, min.
AWG 20

Dati dimensionamento

Sezione di dimensionamento
6 mm²
Rated voltage
500 V
Névleges feszültség a szomszédos kapcsokra vonatkozóan
500 V
Tensione DC nominale
500 V
Corrente nominale
6,3 A
Current at maximum wires
6,3 A
Normes
IEC 60947-7-3
Объемное сопротивление по стандарту IEC 60947-7-x
0,78 mΩ
Tension de choc nominale
6 kV
Power loss in accordance with IEC 60947-7-x
1,31 W

Dati dimensionamento secondo UL

Corrente Gr C (UR)
9.5 A
Grandezza conduttore Factory wiring max (UR)
8 AWG
Grandezza conduttore Factory wiring min (UR)
22 AWG
Grandezza conduttore Field wiring max (UR)
8 AWG
Grandezza conduttore Field wiring min (UR)
22 AWG
N° certificato (UR)
E60693
Tensione Gr C (UR)
600 V

Nota importante

Informazioni sul prodotto
La tensione dipende dall’elemento di fusibile selezionato o dalla spia selezionata

Classificazioni

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
