WTA 4N/ZA WDK 2.5

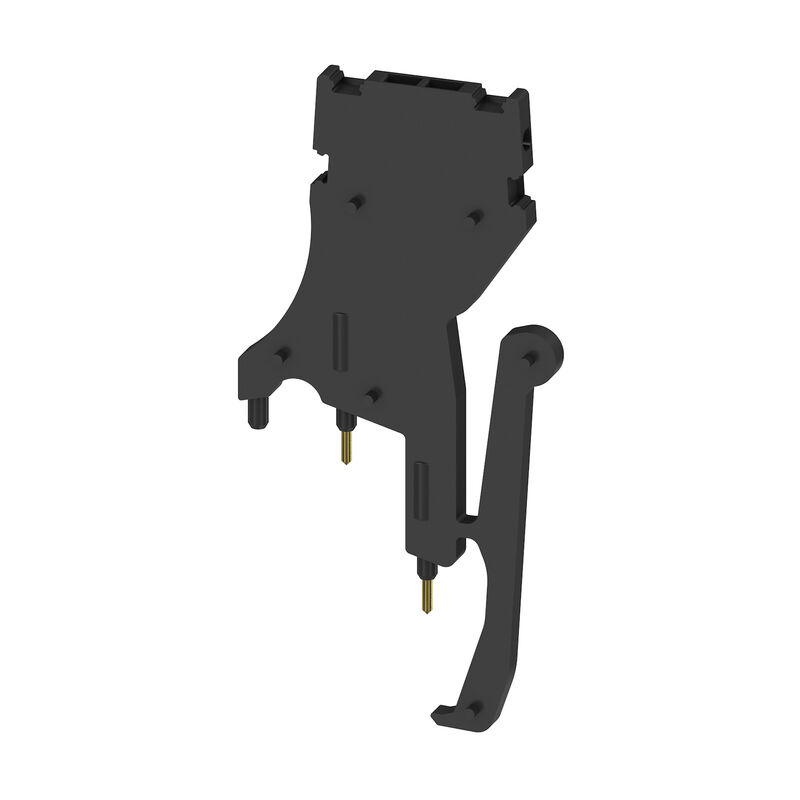

Изображение изделия
WTA 4N/ZA WDK 2.5

WTA 4N/ZA WDK 2.5

Тестовый адаптер (клемма), 1.5 mm², 250 V, 6 A

№ продукта 1879350000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Является принадлежностью 24 Связанные продукты 96
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Параметры системы Дополнительные технические данные Зажимаемые провода (расчетное соединение) Размеры Общие сведения Расчетные данные Изображения продукции Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Тестовый адаптер (клемма), 1.5 mm², 250 V, 6 A
Заказ №
1879350000
Тип
WTA 4N/ZA WDK 2.5
GTIN (EAN)
4032248503261
Кол.
25 Штука

Размеры и массы

Глубина
111,55 mm
Глубина (дюймов)
4,392 inch
Высота
55 mm
Высота (в дюймах)
2,165 inch
Ширина
5 mm
Ширина (в дюймах)
0,197 inch
Масса нетто
14,027 g

Температуры

Skladovací teplota
-25 °C...55 °C
Температура окружающей среды
-50 °C…55 °C
Температура при длительном использовании, мин.
-50 °C
Температура при длительном использовании, макс.
100 °C

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
fb1756cb-1941-42d9-9a81-7624ba3e17bb

Характеристики материала

Основной материал
PA 66
Цветовой код
черный
Класс пожаростойкости UL 94
V-2

Параметры системы

Количество независимых точек подключения
1
Количество уровней
1

Дополнительные технические данные

с фиксаторами
Да
Указание по установке
Непосредственный монтаж

Зажимаемые провода (расчетное соединение)

Вид соединения
Втычное соединение
Диапазон зажима, макс.
1,5 mm²
Диапазон зажима, мин.
0,5 mm²
Длина зачистки изоляции
10 mm
Количество соединений
2
Момент затяжки, макс.
0,3 Nm
Момент затяжки, мин.
0,3 Nm
Направление соединения
боковая
Сечение подключаемого проводника, тонкопроволочного, макс.
1,5 mm²
Сечение подсоединяемого провода, скрученный, макс.
1,5 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5 mm²
Сечение соединения проводов, твердое ядро, макс.
1,5 mm²
Сечение соединения проводов, твердое ядро, мин.
0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,5 mm²

Размеры

Шаг в мм (P)
5 mm
Высота с TS 35
111,55 mm

Общие сведения

Installation advice
Непосредственный монтаж
Количество полюсов
1

Расчетные данные

Расчетное сечение
1,5 mm²
Номинальное напряжение
250 V
Номинальный ток
6 A
Объемное сопротивление по стандарту IEC 60947-7-x
1,83 mΩ
Потери мощности по стандарту IEC 60947-7-x
0,56 W

Изображения продукции

Подпись к рисунку - 02
Изображение изделия
Подпись под рисунком-02
Изображение аналогичное

Классификации

ETIM 8.0
EC002555
ETIM 9.0
EC002555
ETIM 10.0
EC002555
ECLASS 14.0
27-25-03-04
ECLASS 15.0
27-25-03-04
