Caratteristiche
| Versione | Morsetto sezionatore di prova, Collegamento a vite, Beige scuro, 2.5 mm², 0.5 A, 500 V, Numero di collegamenti: 2, Numero di piani: 1 |
| N. d’ordine | 1961750000 |
| Tipo | WTR 2.5 D+ 2STB 6.9/2.3 |
| GTIN (EAN) | 4032248642496 |
| CPZ | 25 Pezzo |
| Profondità | 48 mm |
| Profondità (pollici) | 1,89 inch |
| Posizione verticale | 60 mm |
| Altezza (pollici) | 2,362 inch |
| Larghezza | 5,1 mm |
| Larghezza (pollici) | 0,201 inch |
| Peso netto | 9,03 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura ambiente | -5 °C…40 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c, 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | f92ee310-1e24-42d5-9b63-f4a42add4010 |
| Materiale | Wemid |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
Collegamento a vite

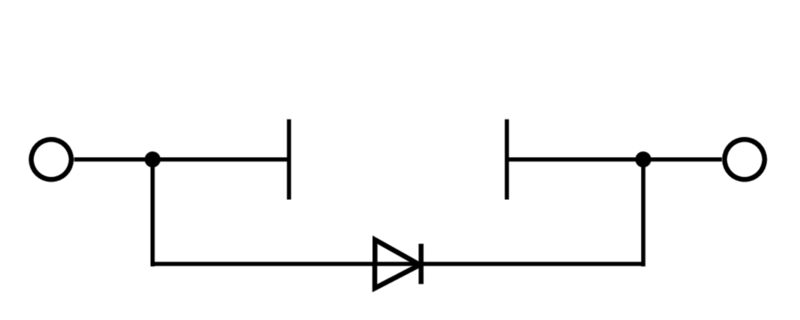

Distanziatori con diodo con prese aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| Sezione di collegamento cavo flessibile con terminale DIN 46228/1, 2 conduttori innestabili, max. | 1,5 mm² |
| Sezione di collegamento cavo flessibile con terminale DIN 46228/1, 2 conduttori innestabili, min. | 0,5 mm² |
| Sezione di collegamento cavo flessibile, 2 conduttori innestabili, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, 2 conduttori innestabili, max. | 1,5 mm² |
| Componente elettronico | diodo |
| Esecuzione a prova di esplosione | No |
| Lati aperti | destra |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | innestabile |
| Componente diodo |
|
| Tipo di collegamento, ulteriore collegamento | Collegamento a molla autobloccante con attuatore |
| Calibro a norma 60 947-1 | A3 |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,13 mm² |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 10 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 1,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Tipo di collegamento 2 | Molla autobloccante |
| Vite di serraggio | M 3 |
| Corrente Gr C (CSA) | 10 A |
| N° certificato (CSA) | 200039-1152890 |
| Sezione cavo max (CSA) | 12 AWG |
| Sezione cavo min (CSA) | 26 AWG |
| Tensione Gr C (CSA) | 300 V |
| Sfalsamento TS 35 | 32 mm |
| Guida | TS 35 |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 500 V |
| Tensione DC nominale | 500 V |
| Corrente nominale | 0,5 A |
| Corrente con conduttore max. | 1 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Grado di lordura | 3 |
| Corrente Gr C (UR) | 20 A |
| N° certificato (UR) | E60693 |
| Sezione cavo max (UR) | 12 AWG |
| Sezione cavo min (UR) | 30 AWG |
| Tensione Gr C (UR) | 300 V |
| Informazioni sul prodotto | Corrente di dimensionamento 10 A solo per la barra continua di corrente. Le componenti possono ridurre la corrente di dimensionamento e la tensione nominale. Deve essere rispettata la temperatura d'esercizio a regime continuo permessa. Deve essere rispettata la temperatura d'esercizio a regime continuo permessa |
| Omologazione/Certificato/Documento di conformità |
[DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37143) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65355) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1961750000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1961750000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1961750000&norm=0) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ETIM 10.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| ECLASS 15.0 | 27-25-01-09 |
| Omologazioni |      |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
