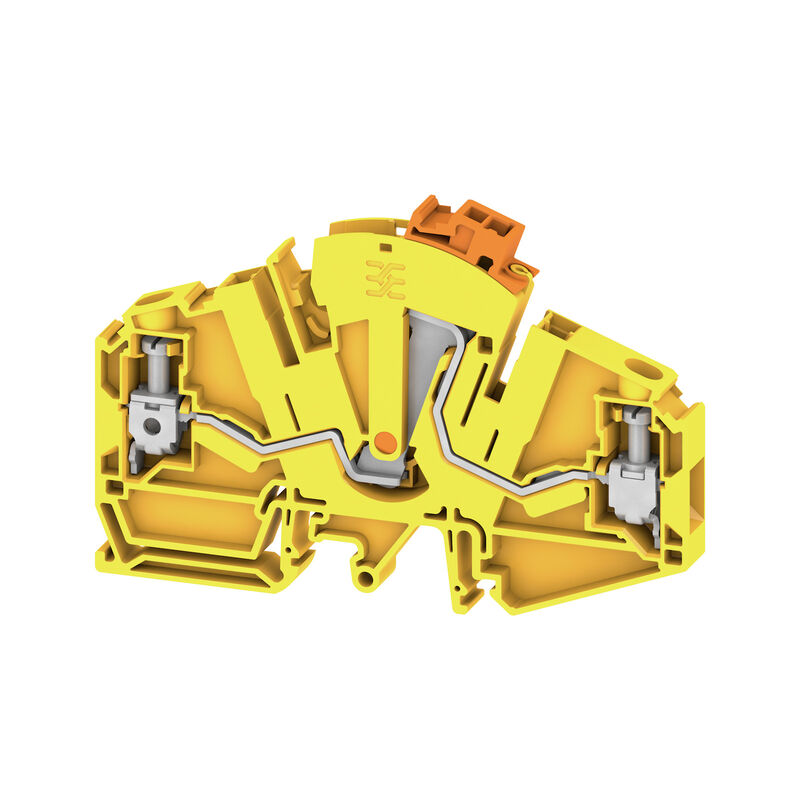

Morsettiera sezionatrice per trasformatore di misura, Collegamento a vite, 500, 30, 2

N. articolo 2926540000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 65 Prodotti correlati 7
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Generale Dati dimensionamento Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
Morsettiera sezionatrice per trasformatore di misura, Collegamento a vite, 500, 30, 2
N. d’ordine
2926540000
Tipo
WTTB 6 YL
GTIN (EAN)
4099986647916
CPZ
50  Pezzo

Dimensioni e pesi

Profondità
69  mm
Profondità (pollici)
2,717  inch
Posizione verticale
100  mm
Altezza (pollici)
3,937  inch
Larghezza
8,1  mm
Larghezza (pollici)
0,319  inch
Peso netto
32,173  g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura d'esercizio continuo, min.
-60  °C
Temperatura d'esercizio continuo, max.
130  °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
giallo
Colore elementi di azionamento
arancione
Classe d'infiammabilità UL 94
V-0

Dati caratteristici del sistema

Piastra terminale (necessaria)
Sì
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Guida equipaggiata
TS 35
TS 32
Funzione N
No
Funzione PE
No
Funzione PEN
No

Aaltri dati tecnici

bloccabile
Sì
Esecuzione a prova di esplosione
No
Lati aperti
destra
Tipo di montaggio
TS 35
TS 32

Conduttori allacciabili (altro collegamento)

Tipo di collegamento, ulteriore collegamento
Collegamento a vite

Conduttori allacciabili (collegamento di dimensionamento)

Calibro a norma 60 947-1
A4
Campo di sezioni, max.
10  mm²
Campo di sezioni, min.
0,5  mm²
Coppia di serraggio, max.
1,6  Nm
Coppia di serraggio, min.
0,8  Nm
Dimensione lama
0,8 x 4,0 mm
Direzione di collegamento
laterale
Lunghezza di spellatura
12  mm
Numero di collegamenti
2
Sezione di collegamento cavo AWG, max.
AWG 8
Sezione di collegamento cavo AWG, min.
AWG 22
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
6  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,5  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
6  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,5  mm²
Sezione di collegamento cavo, flessibile, max.
10  mm²
Sezione di collegamento cavo, flessibile, min.
0,5  mm²
Sezione di collegamento cavo, nucleo rigido, max.
10  mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,5  mm²
Sezione di collegamento, semirigida, max.
10  mm²
Sezione di collegamento, semirigida, min.
0,5  mm²
Tipo di collegamento
Collegamento a vite
Vite di serraggio
M 3,5

Generale

Guida equipaggiata
TS 35
TS 32
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 8
Sezione di collegamento cavo AWG, min.
AWG 22

Dati dimensionamento

Sezione di dimensionamento
6  mm²
Tensione nominale
500  V
Tensione DC nominale
500  V
Corrente nominale
30  A
Corrente con conduttore max.
30  A
Norme
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
0,78  mΩ
Tensione impulsiva di dimensionamento
6 kV
Potenza dissipata secondo IEC 60947-7-x
1,31  W
Classe di sovratensione
III
Grado di lordura
3

Classificazioni

ETIM 7.0
EC000902
ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 11.0
27-14-11-26
ECLASS 12.0
27-14-11-26
ECLASS 13.0
27-25-01-09
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
