Caratteristiche
| Versione | Serie Z, Copertura |
| N. d’ordine | 1934160000 |

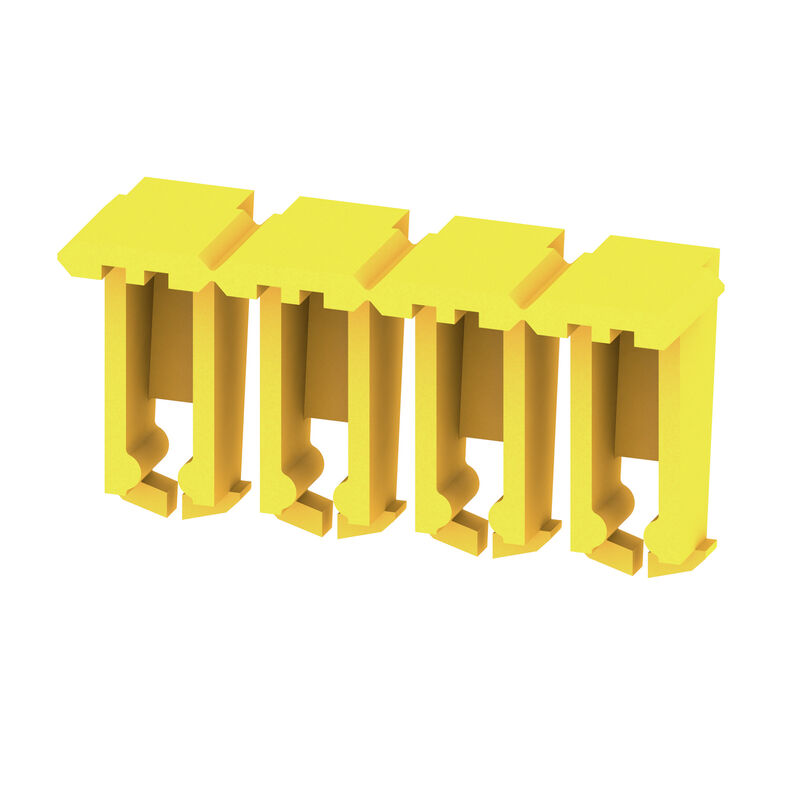

| Tipo | ZAD 9/4 |
| GTIN (EAN) | 4032248590247 |
| CPZ | 20 Pezzo |
| Profondità | 8,65 mm |
| Profondità (pollici) | 0,341 inch |
| Posizione verticale | 20,4 mm |
| Altezza (pollici) | 0,803 inch |
| Larghezza | 6 mm |
| Larghezza (pollici) | 0,236 inch |
| Peso netto | 0,15 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 |
| Temperatura d'esercizio continuo, max. | 120 |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | giallo |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | innestabile |
| Piastra terminale (necessaria) | Sì |
| Istruzioni di montaggio | Montaggio diretto |
| Direzione di collegamento | in alto |
| Tipo di collegamento | Molla autobloccante |
| Istruzioni di montaggio | Montaggio diretto |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46139) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1934160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1934160000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| ROHS | Conforme |
È accessorio di
-
N. articolo:1394040000Confezione:50 Pezzo
Morsetto componibile a due piani, Molla autobloccante, 2.5 mm², 800 V, 22 A, beige
-
N. articolo:1316890000Confezione:50 Pezzo
Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, arancione
-
N. articolo:1933730000Confezione:50 Pezzo
Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, blu
-
N. articolo:1933740000Confezione:50 Pezzo
Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, Beige scuro
-
N. articolo:1933750000Confezione:50 Pezzo
Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, blu
-
N. articolo:1933720000Confezione:50 Pezzo
Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, Beige scuro
-
N. articolo:1933700000Confezione:50 Pezzo
Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, Beige scuro
-
N. articolo:1933710000Confezione:50 Pezzo
Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, blu
-
N. articolo:1316880000Confezione:50 Pezzo
Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, arancione
-
N. articolo:1216470000Confezione:50 Pezzo
Morsetto componibile a due piani, Molla autobloccante, 2.5 mm², 800 V, 24 A, Beige scuro
-
N. articolo:1924460000Confezione:50 Pezzo
Morsetto componibile a due piani, Molla autobloccante, 2.5 mm², 800 V, 24 A, Beige scuro
-
N. articolo:1924490000Confezione:50 Pezzo
Morsetto componibile a due piani, Molla autobloccante, 2.5 mm², 800 V, 24 A, Beige scuro
-
N. articolo:1924480000Confezione:50 Pezzo
Morsetto componibile a due piani, Molla autobloccante, 2.5 mm², 800 V, 24 A, blu
-
N. articolo:1924500000Confezione:50 Pezzo
Morsetto componibile a due piani, Molla autobloccante, 2.5 mm², 800 V, 24 A, blu
-
N. articolo:1924510000Confezione:50 Pezzo
Morsetto componibile a due piani, Molla autobloccante, 2.5 mm², 800 V, 24 A, Beige scuro
-
N. articolo:1933770000Confezione:50 Pezzo
Morsetto di terra, Molla autobloccante, 2.5 mm², 300 A (2.5 mm²), Verde/giallo
-
N. articolo:1933780000Confezione:50 Pezzo
Morsetto di terra, Molla autobloccante, 2.5 mm², 300 A (2.5 mm²), Verde/giallo
-
N. articolo:1815070000Confezione:50 Pezzo
Serie Z, Morsetto passante, Sezione di dimensionamento: 2.5 mm², Collegamento ad innesto, Molla autobloccante, Beige scuro
-
N. articolo:1935460000Confezione:50 Pezzo
Serie Z, Morsetto passante, Sezione di dimensionamento: 2.5 mm², Molla autobloccante, Montaggio diretto
-
N. articolo:1815110000Confezione:50 Pezzo
Serie Z, Morsetto passante, Sezione di dimensionamento: 2.5 mm², Molla autobloccante, Collegamento ad innesto, Beige scuro
-
N. articolo:1935450000Confezione:50 Pezzo
Serie Z, Morsetto passante, Sezione di dimensionamento: 2.5 mm², Molla autobloccante, Montaggio diretto
-
N. articolo:1304720000Confezione:50 Pezzo
Serie Z, Morsetto passante, Sezione di dimensionamento: 2.5 mm², Molla autobloccante, Collegamento ad innesto
-
N. articolo:1295550000Confezione:50 Pezzo
Serie Z, Morsetto passante, Sezione di dimensionamento: 2.5 mm², Collegamento ad innesto, Molla autobloccante
-
N. articolo:1815090000Confezione:50 Pezzo
Serie Z, Morsetto passante, Sezione di dimensionamento: 2.5 mm², Molla autobloccante, Beige scuro
