Caratteristiche
| Versione | Serie Z, Inserto, Montaggio diretto |
| N. d’ordine | 1007900000 |
| Tipo | ZP 2.5/1AN/QV |
| GTIN (EAN) | 4032248711277 |
| CPZ | 50 Pezzo |
| Profondità | 41 mm |
| Profondità (pollici) | 1,614 inch |
| Posizione verticale | 23 mm |
| Altezza (pollici) | 0,906 inch |
| Larghezza | 5,1 mm |
| Larghezza (pollici) | 0,201 inch |
| Peso netto | 3,6 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
Set di spine
Collegamento trasversale innestabile Molla autobloccante |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Istruzioni di montaggio | Montaggio diretto |
| Lati aperti | destra |
| Tipo di montaggio | innestato |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,13 mm² |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 10 mm |
| Lunghezza tubo per terminali con collare in plastica DIN 46228/4 |
|
| Lunghezza tubo per terminali senza collare in plastica DIN 46228/1 |
|
| Numero di collegamenti | 1 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Tipo di collegamento | Collegamento ad innesto |
| Corrente Gr C (cCSAus) | 20 A |
| Corrente Gr D (cCSAus) | 5 A |
| N° certificato (cCSAus) | 154685-1460993 |
| Sezione del conduttore max (cCSAusX) | 12 AWG |
| Sezione del conduttore min (cCSAusX) | 26 AWG |
| Tensione Gr C (cCSAus) | 300 V |
| Tensione Gr D (cCSAus) | 600 V |
| Sfalsamento TS 35 | 31 mm |
| Istruzioni di montaggio | Montaggio diretto |
| Norme | A norma IEC 60947-7-1 |
| Numero di poli | 1 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 500 V |
| Tensione max. del portamorsetto e del sistema innestabile | 690 V |
| Tensione DC nominale | 500 V |
| Corrente nominale | 24 A |
| Norme | A norma IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Corrente Gr C (cURus) | 20 A |
| Corrente Gr D (cURus) | 5 A |
| Grandezza conduttore Factory wiring max (cURus) | 12 AWG |
| Grandezza conduttore Factory wiring min (cURus) | 26 AWG |
| Grandezza conduttore Field wiring max (cURus) | 12 AWG |
| Grandezza conduttore Field wiring min (cURus) | 26 AWG |
| N° certificato (cURus) | E60693 |
| Tensione Gr C (cURus) | 300 V |
| Tensione Gr D (cURus) | 600 V |

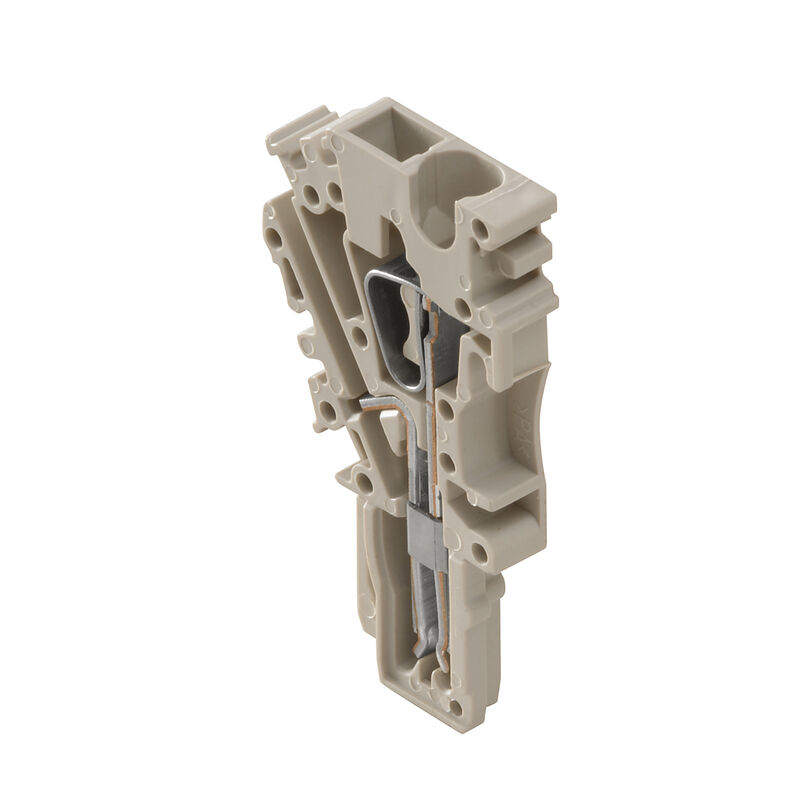

| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Omologazione/Certificato/Documento di conformità |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59336) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1007900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1007900000) |
| Documentazione utente |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual ZP 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229219) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
