Caratteristiche
| Versione | Serie Z, Morsetto passante, Sezione di dimensionamento: 2.5 mm², Molla autobloccante, Collegamento ad innesto |
| N. d’ordine | 2702510000 |

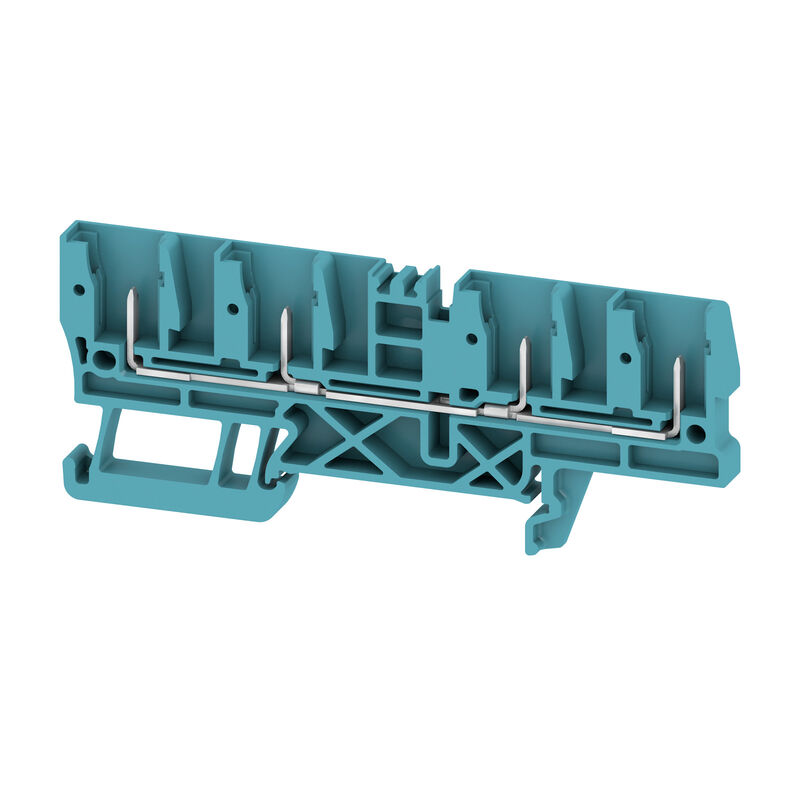

| Tipo | ZT 2.5/4AN/4 BL |
| GTIN (EAN) | 4050118711547 |
| CPZ | 50 Pezzo |
| Profondità | 34,5 mm |
| Profondità (pollici) | 1,358 inch |
| Profondità inclusa guida DIN | 35 mm |
| Posizione verticale | 85,5 mm |
| Altezza (pollici) | 3,366 inch |
| Larghezza | 5,1 mm |
| Larghezza (pollici) | 0,201 inch |
| Peso netto | 9 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | blu |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
4 collegamenti ad innesto
innestabile |
| Piastra terminale (necessaria) | Sì |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 4 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Esecuzione a prova di esplosione | No |
| Lati aperti | destra |
| Tipo di montaggio | innestabile |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,13 mm² |
| Direzione di collegamento | in alto |
| Numero di collegamenti | 4 |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Tipo di collegamento |
Molla autobloccante
Collegamento ad innesto |
| Norme | A norma IEC 60947-7-1 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione DC nominale | 500 V |
| Corrente nominale | 24 A |
| Corrente con conduttore max. | 24 A |
| Norme | A norma IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Grado di lordura | 3 |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-17 |
| ECLASS 14.0 | 27-25-01-17 |
| ROHS | Conforme |
