ZTA ZDK 2.5

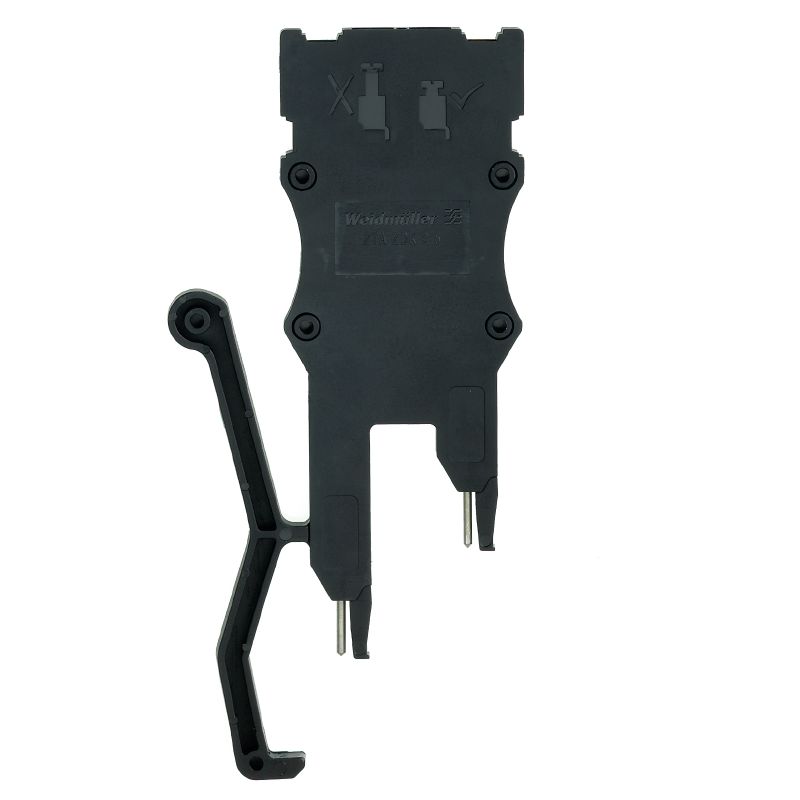

Product image

ZTA ZDK 2.5

Accessories, Test adapter, 6 A

Produkt ID 1052660000
Download datablad Engineering-support Produktdownloads
Er tilbehør til 14 Anvendte produkter 88
Approvals General ordering data Dimensions and weights Temperatures Miljööverenstämmelse för produkt Material data System specifications Additional technical data Conductors for clamping (rated connection) Dimensions General Rating data Classifications

Approvals

ROHS
Conform

General ordering data

Version
Accessories, Test adapter, 6 A
Order No.
1052660000
Type
ZTA ZDK 2.5
GTIN (EAN)
4032248847891
Qté.
5 Styk

Dimensions and weights

Depth
110,7 mm
Depth (inches)
4,358 inch
Height
35,6 mm
Height (inches)
1,402 inch
Width
5,1 mm
Width (inches)
0,201 inch
Net weight
22,2 g

Temperatures

Skladovací teplota
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
120 °C

Miljööverenstämmelse för produkt

Stav souladu se směrnicí RoHS
合规，有例外
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c6099607-b1cd-4fc8-8f5b-8c2defa73093

Material data

Basic material
Wemid
Colour
black
Colour of operational elements
red
UL 94 flammability rating
V-0

System specifications

Version
For the terminals
End cover plate required
No
Number of potentials
1
Number of levels
1
Number of clamping points per level
1
N-function
No
PE function
No
PEN function
No

Additional technical data

Snap-on
No
Type of mounting
Plugged
With snap-in pegs
No

Conductors for clamping (rated connection)

Abisolierlänge
6 mm
Anschlussart
Tension-clamp connection
Clamping range, max.
1,5 mm²
Clamping range, min.
0,5 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,5 mm²
Number of connections
1
Sezione di collegamento cavo, flessibile, max.
1,5 mm²
Směr připojení
top
Tightening torque, max.
0,3 Nm
Tightening torque, min.
0,3 Nm
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
1,5 mm²
接続断面、撚線、最大
1,5 mm²
接続断面、撚線、最小
0,5 mm²
配線接続断面、細径撚線、最小
0,5 mm²
와이어 결선 단면적, 경질 코어 최대
1,5 mm²
와이어 결선 단면적, 경질 코어, 최소
0,5 mm²

Dimensions

Pas en mm (P)
5,1 mm

General

Počet pólů
1

Rating data

Rated cross-section
1,5 mm²
Rated voltage
250 V
Nominal current
6 A
Volume resistance according to IEC 60947-7-x
1,86 mΩ
Pollution severity
3
Surge voltage category
III

Classifications

ETIM 8.0
EC002555
ETIM 9.0
EC002555
ETIM 10.0
EC002555
ECLASS 14.0
27-25-03-04
ECLASS 15.0
27-25-03-04
