製品情報

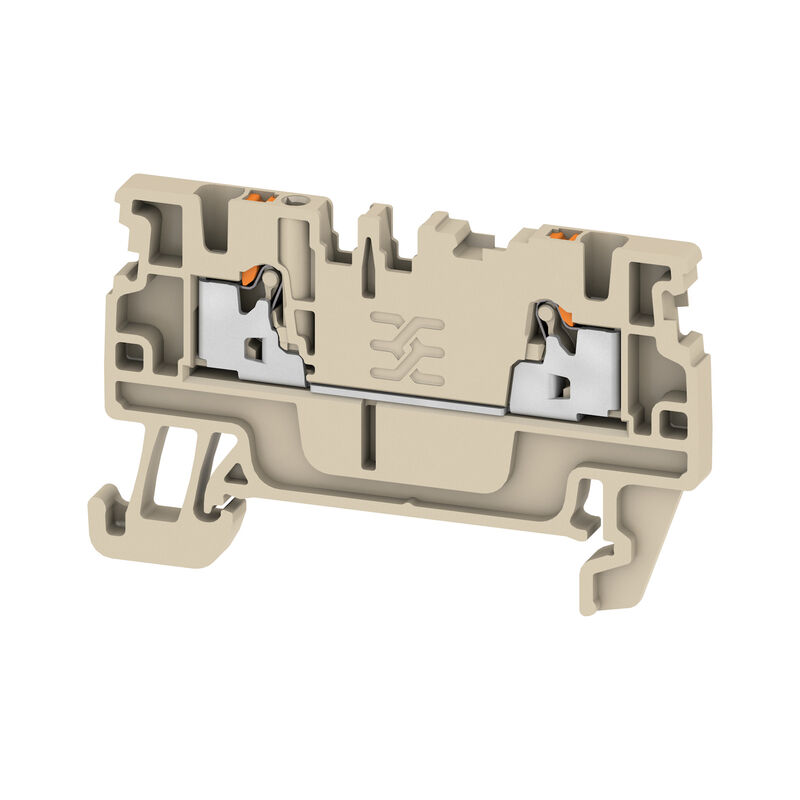

| バージョン | フィードスルー端子, PUSH IN, 1.5 mm², 500 V, 17.5 A, ダークベージュ |
| 注文番号 | 1552790000 |
| 種別 | A2C 1.5 |
| GTIN (EAN) | 4050118359879 |
| 数量 | 100 items |
| 深さ | 33.5 mm |
| 奥行き（インチ） | 1.319 inch |
| DIN レールを含む奥行き | 34 mm |
| 高さ | 55 mm |
| 高さ（インチ） | 2.165 inch |
| 幅 | 3.5 mm |
| 幅（インチ） | 0.138 inch |
| 正味重量 | 4.04 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| REACH SVHC | / |
| 材質 | Wemid |
| 色 | ダークベージュ |
| 操作要素の色 | 橙色 |
| UL 94 可燃性等級 | V-0 |
| 証明書番号（ATEX） | TUEV16ATEX7909U |
| 証明書番号（IECEX） | IECEXTUR16.0036U |
| 最大電圧（ATEX） | 550 V |
| 電流（ATEX） | 15 A |
| 最大導体断面積（ATEX） | 1.5 mm² |
| 最大電圧（IECEX） | 550 V |
| 電流（IEEX） | 15 A |
| 最大導体断面積（IECEX） | 1.5 mm² |
| マーキング EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU ラベル | II 2 G D |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| スナップインペグ付属 | いいえ |
| 取り付け方式 | TS 35 |
| 固定形式 | 篏合仕様 |
| 爆発試験バージョン | はい |
| 篏合仕様 | いいえ |
| 設置アドバイス | レール |
| 開放側面 | 右 |
| 接続種別、追加接続 | PUSH IN |
| IEC 60947-1 準拠のゲージ | A1 |
| クランプ範囲、最大 | 1.5 mm² |
| クランプ範囲、最小 | 0.14 mm² |
| プラスチックカラー付きフェルール端子のチューブ長さ DIN 46228/4 |
|
| プラスチック製カラーなしのフェルール端子のチューブ長さ DIN 46228/1 |
|
| 刃寸法 | 0.4 x 2.0 mm |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 1.5 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続方向 | 上部 |
| 接続方式 | PUSH IN |
| 被覆剥き長さ | 8 mm |
| 配線接続断面 AWG、最小 | AWG 26 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 1.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 1 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 1.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 1.5 mm² |
| 証明書番号（CSA） | 200039-70089609 |
| 配線の最大断面（CSA） | 14 AWG |
| 配線の最小断面（CSA） | 26 AWG |
| 電圧規模B（CSA） | 300 V |
| 電圧規模C（CSA） | 300 V |
| 電圧規模D（CSA） | 600 V |
| 電流の規模B（CSA） | 13 A |
| 電流の規模C（CSA） | 13 A |
| 電流の規模D（CSA） | 5 A |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 標準 | IEC 60947-7-1 |
| 設置アドバイス | レール |
| 配線接続断面 AWG、最小 | AWG 26 |
| 定格断面 | 1.5 mm² |
| 定格電圧 | 500 V |
| 定格 DC 電圧 | 500 V |
| 定格電流 | 17.5 A |
| 最大導体電流 | 17.5 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.83 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| IEC 60947-7-xに準拠した出力損失 | 0.56 W |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 26 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 14 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 26 AWG |
| 導体サイズ工場配線最大（cURus） | 14 AWG |
| 現在のサイズ C（cURus） | 13 A |
| 現在のサイズ D（cURus） | 5 A |
| 証明書番号（cURus） | E60693 |
| 電圧サイズ B（cURus） | 300 V |
| 電圧サイズ C（cURus） | 300 V |
| 電圧サイズ D（cURus） | 600 V |
| 電流サイズ B（cURus） | 13 A |
| 製品情報 | フェルール端子 H1/10 および H1.5/10 には、10 mm の被覆剝き長さが適用されます。 |
| 承認/証明書/適合証明書 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58072)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38725) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [BV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152184) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_225033) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_225034) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62185) |
| エンジニアリングデータ | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1552790000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1552790000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1552790000&norm=0) |
| 入札仕様書 |
[Klippon® Connect 1552790000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_75842)
[Klippon® Connect 1552790000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_75846) |
| ユーザ文書 |
[NTI_A2C 1,5.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58134)
[NTI_ALO 6](https://mdcop.weidmueller.com/mediadelivery/asset/900_58156) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ALO16](https://mdcop.weidmueller.com/mediadelivery/asset/900_103845) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| 認可 |              |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
| 証明書番号（cURusEX） | E184763 |
