製品情報

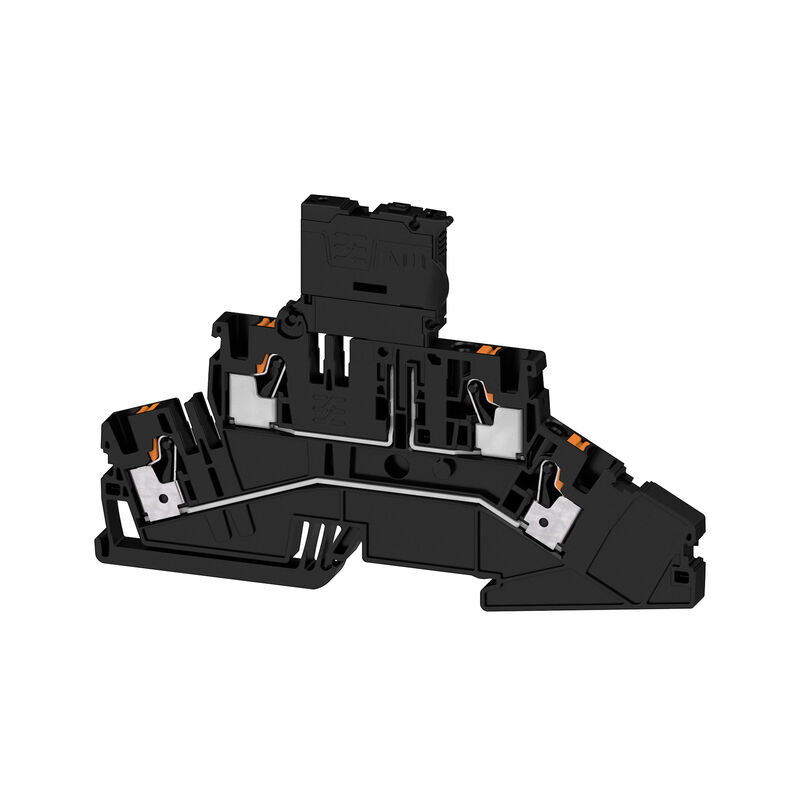

| バージョン | ヒューズ端子, PUSH IN, 4 mm², 500 V, 6.3 A, 黒色 |
| 注文番号 | 2816960000 |
| 種別 | A2T 4 FS-FT BK |
| GTIN (EAN) | 4064675322214 |
| 数量 | 50 items |
| 深さ | 83.5 mm |
| 奥行き（インチ） | 3.287 inch |
| 高さ | 126.5 mm |
| 高さ（インチ） | 4.98 inch |
| 幅 | 6.1 mm |
| 幅（インチ） | 0.24 inch |
| 正味重量 | 30.527 g |
| 連続動作温度、最小 | -55 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | 黒色 |
| 操作要素の色 | 橙色 |
| UL 94 可燃性等級 | V-0 |
| 証明書番号（ATEX） | TUEV17ATEX8064U |
| 証明書番号（IECEX） | IECEXTUR17.0030U |
| 最大電圧（ATEX） | 250 V |
| 電流（ATEX） | 6.3 A |
| 最大導体断面積（ATEX） | 4 mm² |
| 最大電圧（IECEX） | 250 V |
| 電流（IEEX） | 6.3 A |
| 最大導体断面積（IECEX） | 4 mm² |
| エンドカバープレートの要求 | はい |
| 電位数 | 2 |
| レベル数 | 2 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | TS 35 |
| 爆発試験バージョン | いいえ |
| 篏合仕様 | はい |
| 設置アドバイス | 篏合仕様 |
| 開放側面 | 右 |
| 接続種別、追加接続 | PUSH IN |
| IEC 60947-1 準拠のゲージ | A4 |
| クランプ範囲、最大 | 6 mm² |
| クランプ範囲、最小 | 0.14 mm² |
| ツインワイヤエンドフェルール、最大 | 1.5 mm² |
| ツインワイヤエンドフェルール、最小 | 0.5 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 10 |
| 接続数 | 4 |
| 接続断面、撚線、最大 | 6 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続方向 | 上部 |
| 接続方式 | PUSH IN |
| 接続方式 2 | PUSH IN |
| 被覆剥き長さ | 12 mm |
| 配線接続断面 AWG、最小 | AWG 24 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 6 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 4 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 6 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 4 mm² |
| 証明書番号（CSA） | 200039-700896609 |
| 配線の最大断面（CSA） | 10 AWG |
| 配線の最小断面（CSA） | 26 AWG |
| 電圧規模B（CSA） | 300 V |
| 電圧規模C（CSA） | 150 V |
| 電圧規模D（CSA） | 300 V |
| 電流の規模B（CSA） | 10 A |
| 電流の規模C（CSA） | 30 A |
| 電流の規模D（CSA） | 10 A |
| カートリッジヒューズ | G-Si.5 x 20 |
| ディスプレイ | LEDなし |
| ヒューズホルダー (カートリッジホルダー) | 旋回 |
| 動作電圧、最大 | 250 |
| 表示電圧種別 | AC/DC |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 10 |
| 標準 |
IEC 60947-7-3
IEC 60947-7-1 |
| 設置アドバイス | 篏合仕様 |
| 配線接続断面 AWG、最小 | AWG 24 |
| 定格断面 | 4 mm² |
| 定格電圧 | 500 V |
| 隣接端子への定格電圧 | 250 V |
| 定格 DC 電圧 | 500 V |
| 定格電流 | 6.3 A |
| 最大導体電流 | 6.3 A |
| 標準 |
IEC 60947-7-3
IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 26 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 10 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 26 AWG |
| 導体サイズ工場配線最大（cURus） | 10 AWG |
| 証明書番号（cURus） | E60693 |
| 製品情報 | 電圧は、選択したヒューズエレメントまたはインジケータライトによって異なります |
| 承認/証明書/適合証明書 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289106)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289103) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289104) [UKCA EX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289105) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_318971) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_318972) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_260947) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2816960000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2816960000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2816960000&norm=0) |
| ユーザ文書 | [NTI A2T 4 FS-FT](https://mdcop.weidmueller.com/mediadelivery/asset/900_289107) |
| 安全情報 | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| 認可 |        |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
