製品情報

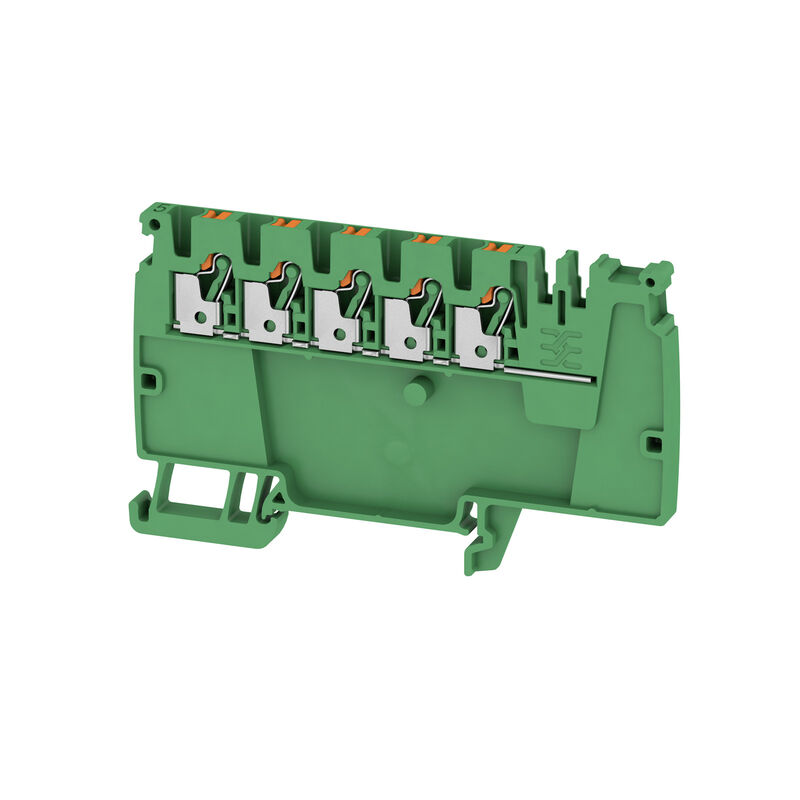

| バージョン | モジューラー分電器用端子, PUSH IN, 2.5 mm², 800 V, 24 A, 緑色 |
| 注文番号 | 2614110000 |
| 種別 | AAP12 2.5 LI GN/OR |
| GTIN (EAN) | 4050118618020 |
| 数量 | 50 items |
| 深さ | 53.5 mm |
| 奥行き（インチ） | 2.106 inch |
| DIN レールを含む奥行き | 54 mm |
| 高さ | 89 mm |
| 高さ（インチ） | 3.504 inch |
| 幅 | 5.1 mm |
| 幅（インチ） | 0.201 inch |
| 正味重量 | 12.674 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | 緑色 |
| UL 94 可燃性等級 | V-0 |
| 証明書番号（ATEX） | TUEV17ATEX8030U |
| 証明書番号（IECEX） | IECEXTUR17.0015U |
| 最大電圧（ATEX） | 690 V |
| 電流（ATEX） | 20 A |
| 最大導体断面積（ATEX） | 2.5 mm² |
| 最大電圧（IECEX） | 690 V |
| 電流（IEEX） | 20 A |
| 最大導体断面積（IECEX） | 2.5 mm² |
| マーキング EN 60079-7 | Ex ec II C Gc |
| Ex 2014/34/EU ラベル | II 2 G D |
| エンドカバープレートの要求 | はい |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 5 |
| 内部で交差接続されたレベル | いいえ |
| レール | TS 35 |
| 爆発試験バージョン | はい |
| 設置アドバイス | レール |
| 接続種別、追加接続 | PUSH IN |
| クランプ範囲、最大 | 2.5 mm² |
| クランプ範囲、最小 | 0.14 mm² |
| ツインフェルール端子のチューブ長 |
|
| ツインワイヤエンドフェルール、最大 | 0.75 mm² |
| ツインワイヤエンドフェルール、最小 | 0.5 mm² |
| プラスチックカラー付きフェルール端子のチューブ長さ DIN 46228/4 |
|
| プラスチック製カラーなしのフェルール端子のチューブ長さ DIN 46228/1 |
|
| 導体接続断面積 AWG、最大. | AWG 12 |
| 接続数 | 5 |
| 接続断面、撚線、最大 | 2.5 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続方式 | PUSH IN |
| 被覆剥き長さ | 10 mm |
| 配線接続断面 AWG、最小 | AWG 28 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 2.5 mm² |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 標準 | IEC 60947-7-1 |
| 設置アドバイス | レール |
| 配線接続断面 AWG、最小 | AWG 28 |
| 定格断面 | 2.5 mm² |
| 定格電圧 | 800 V |
| 隣接端子への定格電圧 | 800 V |
| 定格 DC 電圧 | 800 V |
| 定格電流 | 24 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| 承認/証明書/適合証明書 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58098)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58129) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58166) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89283) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89284) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178458) [20-AV4BO-0271U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318072) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85608) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74638) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2614110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2614110000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2614110000&norm=0) |
| ユーザ文書 |
[NTI AAP12](https://mdcop.weidmueller.com/mediadelivery/asset/900_85522)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |        |
| ROHS | 適合 |
