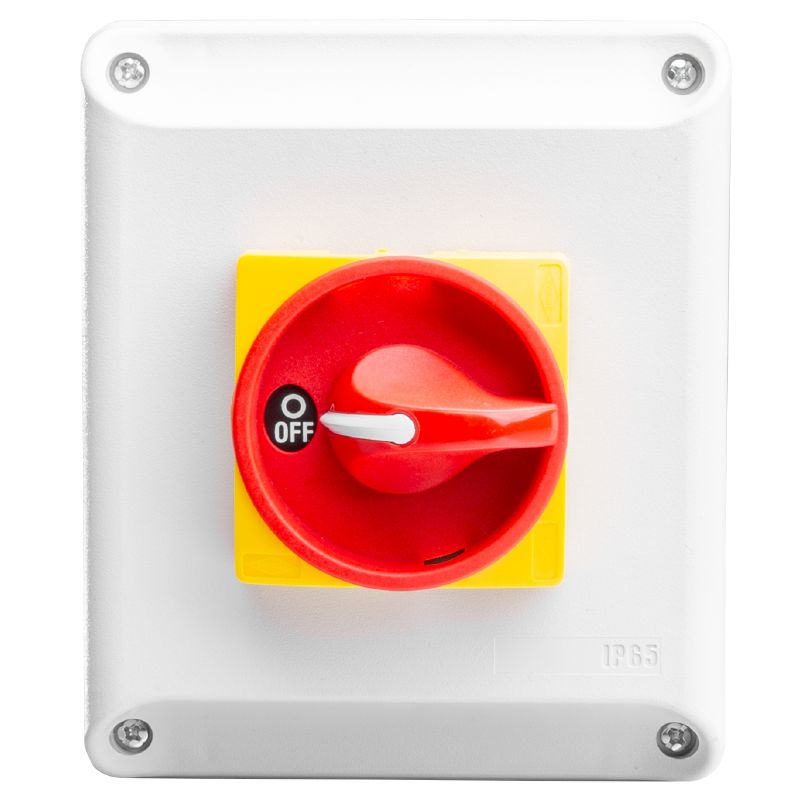

Fotowoltaika, Przełącznik przesuwny obciążeniowy, Odłącznik przełącznika, 600 V AC, 32 A, 4-biegunowe, Przełączanie ręczne

Nr. produktu 3103140000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 7
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Gwarancja Dane ogółne Przełącznik przesuwny obciążeniowy Przyłącze Element sterujący Charakterystyka elektryczna Obudowa Opis przełącznika Klasyfikacje Karty specyfikacji przetargowych

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Fotowoltaika, Przełącznik przesuwny obciążeniowy, Odłącznik przełącznika, 600 V AC, 32 A, 4-biegunowe, Przełączanie ręczne
Nr zam.
3103140000
Typ
AC SB M 32A 4POL CG 06KV
GTIN (EAN)
4099987148344
Ilość
1 szt.

Wymiary i masa

Głębokość
121,1 mm
Głębokość (cale)
4,768 inch
Wysokość
165 mm
Wysokość (cale)
6,496 inch
Szerokość
140 mm
Szerokość (cale)
5,512 inch
Masa netto
526 g

Temperatury

Temperatura otoczenia
-25 °C…55 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Gwarancja

Czasokres
5 lat

Dane ogółne

Miejsce instalacji
Chroniony obszar zewnętrzny (>1 km od morza)
Normy
IEC 60947-3
Stopień ochrony
IP65

Przełącznik przesuwny obciążeniowy

Liczba zestyków jako zestyk rozwierny
0
Możliwość przerwania zwarcia
10 kA
Napięcie znamionowe
800 V
Number of contacts as NO contact
4
Počet vypínacích cyklů při jmenovitém proudu
1500
Przyłącze
Skręcane złącze sprężynowe 1,5–10 mm²
Rated take-over current
200 A
Rodzaj napięcia
AC
Třída mechanické odolnosti
M2 (10000)
Znamionowa odporność na prąd szczytowy
10 kA
Znamionowe natężenie prądu
32 A
Znamionowy prąd zwarciowy
400 A
Znamionowy, głównie aktywny prąd wyłączający obciążenie
32 A

Przyłącze

Urządzenie z konfekcjonowanym okablowaniem
Nie
Zaprojektowany jako główny przełącznik
Tak

Element sterujący

Motor drive integrated
Nie
Motor drive optional
Nie
Opcionális feszültség kioldás
Nie
Tipo de elemento de accionamiento
Pokrętło motylkowe

Charakterystyka elektryczna

AC-3, 400V에서의 정격 작동 전력
7,5 kW
Conditioned rated short-circuit current Iq
10 kA
Corrente nominale permanente a AC-23, 400 V
22 A
Rated operation power at AC-23, 400 V
11 kW
Strömförsörjning vid 400 V, max.
11 kW
Znamionowy prąd stały przy AC-21, 400 V
32 A

Obudowa

Dopasowany do instalacji w tablicy rozdzielczej
Nie
Dopasowany do montażu centralnego przedniego
Nie
Dopasowany do montażu pośredniego
Nie
Dopasowany do montażu przedniego z 4 otworami
Nie
Typ konstrukcyjny urządzenia
Urządzenie obiektowe

Opis przełącznika

element ryglowany
Tak
Liczba przełączników
1
Liczba styków pomocniczych jako styk NC
0
Liczba styków pomocniczych jako styk NO
0
Liczba styków pomocniczych jako zestyk przełączny
0
Przewodnik neutralny, przełączanie żyły wiodącej
Tak
Zaprojektowany jako przełącznik bezpieczeństwa
Nie
Zaprojektowany jako przełącznik cofania
Nie
Zaprojektowany jako przełącznik konserwacyjny / serwisowy
Tak
Zaprojektowany w formie instalacji zatrzymania awaryjnego
Tak

Klasyfikacje

ETIM 8.0
EC000216
ETIM 9.0
EC000216
ETIM 10.0
EC000216
ECLASS 14.0
27-37-14-03
ECLASS 15.0
27-37-14-03

Karty specyfikacji przetargowych

Długa specyfikacja

Load break Switch in polyester housing.
Suitable for disconnection on the AC side.
Number of poles: 4
Rated operational current (Ie) (Ie):
- according to IEC (AC-21): 32 A
Rated operational voltage (Ue):
- according to IEC: 690 V

Suitability for use:
Emergency Stop Switch: Yes
Main Switch: Yes

Number of contacts normally open: 4
Number of contacts normally closed: 0
Number of switching positions: 2
Lockable: Yes
The switch is mounted using 4 screws.
Protection class (IP): 65
Polyester housing with knockouts for cable glands PG 16/21.
Dimensions HxWxD: 165x140x121 mm.

Approved according to Low-voltage Switchgear and Controlgear: IEC 60947-3, DIN VDE 0660 Part 107 (EN 60947-3)
