製品情報
| バージョン | パッシブアイソレータ, ガルバニック絶縁付き, 入力 : 温度, PT100, サーモカップル, 出力 : 4-20 mA |
| 注文番号 | 1435590000 |
| 種別 | ACT20M-RTCI-CO-OLP-S |
| GTIN (EAN) | 4050118240641 |
| 数量 | 1 items |
| 深さ | 114.3 mm |
| 奥行き（インチ） | 4.5 inch |
| 高さ | 112.5 mm |
| 高さ（インチ） | 4.429 inch |
| 幅 | 6.1 mm |
| 幅（インチ） | 0.24 inch |
| 正味重量 | 80 g |
| 保管温度 | -40 °C...85 °C |
| 湿度 | 相対湿度40℃/93%、結露なし |
| MTBF | 207 a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| センサー |
PT100 (2-/3-/4- wire)
Thermocouples: J, K |
| センサーケーブル抵抗の影響 | <0.002 Ω/Ω |
| 入力数 | 1 |
| 温度入力範囲 |
設定可能
PT100: -200…+850 °C 最小測定範囲10℃ (RTD) J: (-100…+1200 °C) K: (-180…+1372 °C) 最小測定範囲50℃ (TC) |
| 測定回路のライン抵抗 |
50 Ω@ RTD (Pt100)
10 kΩ @ TC (J, K) |
| 出力数 | 1 |
| 出力電流 |
構成可能
4...20 mA 20…4 mA |
| 断線検出 |
はい
設定可能 3.5 mA / 23 mA / なし |
| 種別 |
パッシブ
接続コントロールがアクティブであること |
| 負荷インピーダンス電流 | ≤ 600 Ω |
| 電源電圧（出力） | 16,8 V…31,2 V |
| ガルバニック絶縁 | 2方向絶縁体 |
| ステップ応答時間 |
設定可能
≤ 30 ms < 300 ms |
| レール | TS 35 |
| 保護度合い | IP20 |
| 冷接点補償エラー | ±(2.0 °C + 0.4 °C x Δt) Δt =内部温度 – 周囲温度 |
| 消費電力、最大 | 0.8 W |
| 温度係数 |
RTD（PT100）≤0.01%の測定範囲/°Cまたは0.02°C / °C
TC (J,K) 0.1 °C / °C |
| 精度 |
絶対精度：測定範囲の< ±0.05%
RTD (PT100) 基本精度：測定範囲の±0.1℃未満 TC (J,K) 基本精度：測定範囲の±0.5℃未満 |
| 設定 | DIPスイッチ |
| 配送状況 |
|
| 配送状況 | Output: 4...20 mA (loop) // Sensor error detection: enabled // Output error level: downscale // Noise suppression: 50 Hz // Step response time: < 30 ms // Start temperature: -200 °C // End temperature: 0 °C |
| 電力消費、種別 | 0.5 W |
| 電圧供給 |
出力ループ電源供給
6…35 V |
| EMC 基準 | IEC 61326-1 |
| ガルバニック絶縁 | 2方向絶縁体 |
| サージ電圧カテゴリー | II |
| 定格電圧 | 300 Veff |
| 汚染度 | 2 |
| 絶縁電圧 | 2.5 kV効率 /1 min. |
| マーキング | II 3 G Ex nA IIC T4 Gc |
| 設置場所 | 装置をセーフエリア、ゾーン2に設置 |
| 接続方式 | ねじ接続 |
| 締付けトルク、最小. | 0.4 Nm |
| 締付けトルク、最大. | 0.6 Nm |
| クランプ範囲、定格接続 | 2.5 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| クランプ範囲、最大 | 2.5 mm² |
| 配線接続断面 AWG、最小 | AWG 30 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| EMC 基準 | IEC 61326-1 |
| 標準 | IEC 61010-1 |

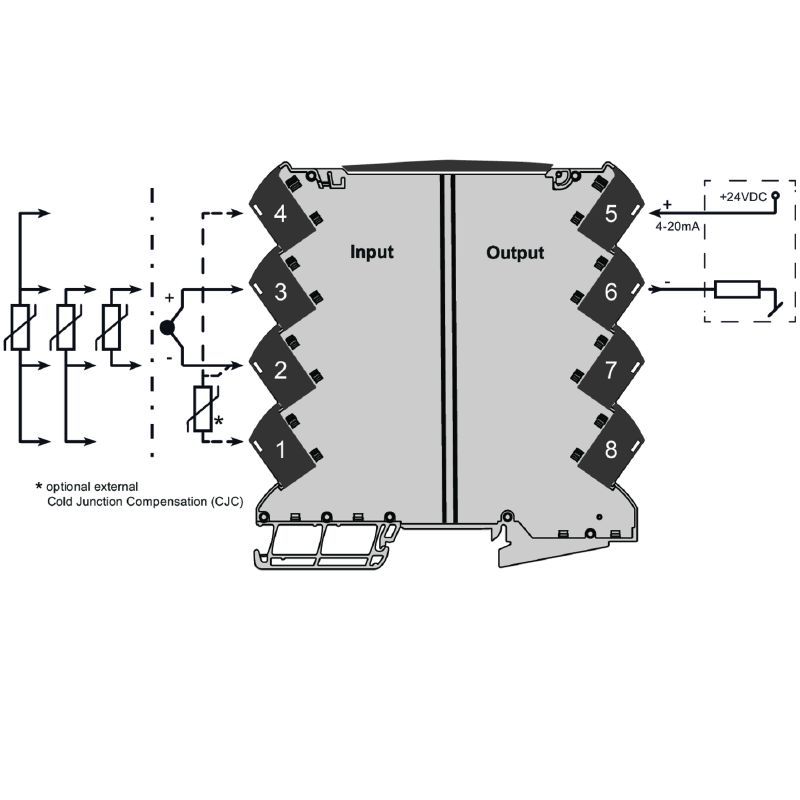

| 製品情報 | ACT20M-RTCI-CO-OLP-Sパッシブコンフィギュラブル温度測定変換装置は、アナログ信号を絶縁し、変換します。アナログ RTD (種別 Pt100) ないし TC (種別 J、K) 入力信号は、線形変換されてアナログ出力信号となり、電気的分離されます。電源は出力測定回路 (出力ループ電力) から供給されます。 |
| 承認/証明書/適合証明書 |
[DNV-GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_86299)
[FM certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102445) [IECEXx certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102446) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102447) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35386) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61763) |
| エンジニアリングデータ | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1435590000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1435590000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1435590000&norm=0) |
| ソフトウェア | [DIP switch configuration tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35389) |
| ユーザ文書 | [instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35873) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002919 |
| ETIM 7.0 | EC002919 |
| ETIM 8.0 | EC002919 |
| ETIM 9.0 | EC002919 |
| ECLASS 9.0 | 27-21-01-29 |
| ECLASS 9.1 | 27-21-01-29 |
| ECLASS 10.0 | 27-21-01-29 |
| ECLASS 11.0 | 27-21-01-29 |
| ECLASS 12.0 | 27-21-01-29 |
| ECLASS 13.0 | 27-21-01-29 |
| 認可 |       |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E337701 |
