製品情報
| バージョン | 絶縁増幅器, 入力 : 0(4)-20 mA, 出力 : 0-10 V, 信号コンバータ/遮断器 |
| 注文番号 | 2489740000 |
| 種別 | ACT20P-CI-VO-P |
| GTIN (EAN) | 4050118535181 |
| 数量 | 1 items |
| 深さ | 113.7 mm |
| 奥行き（インチ） | 4.476 inch |
| 高さ | 127.1 mm |
| 高さ（インチ） | 5.004 inch |
| 幅 | 12.5 mm |
| 幅（インチ） | 0.492 inch |
| 正味重量 | 120 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -20 °C...60 °C |
| 動作温度時の湿度 | 0～95%（結露なし） |
| 湿度 | 5～95%、結露なし |
| IEC 61508に準拠したSIL | 該当なし |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| センサー |
2-wire transmitter (without own power supply)
3線式センサ 4線式センサ（独自電源を使用） |
| センサー供給 | 20 mAｄで> 17 V DC |
| 入力数 | 1 |
| 入力電流 |
0...20 mA
4…20mA |
| 電圧降下 | ≤ 1 V |
| 出力数 | 1 |
| 出力電圧、注意 |
0～10 V（入力の場合： 0...20 mA）
2～10 V（入力の場合： 4...20 mA） |
| 種別 |
アクティブ
接続されたコントロールはパッシブであること |
| 負荷インピーダンス電圧 | ≥ 600 kΩ |
| 負荷インピーダンス電流 | ≤ 550 Ω |
| 定格スイッチング電流 | 0.1 A |
| 最大開閉電圧、AC | 0 V |
| 最大開閉電圧、DC | 0 V |
| ガルバニック絶縁 |
3方向絶縁体
入力/出力/供給間 |
| ステップ応答時間 | ≤ 0,5 ms |
| レール | TS 35 |
| 保護度合い | IP20 |
| 消費電流 | ≤60 mA (24V power supply, 20mA output) |
| 温度係数 | 80 ppm/K |
| 精度 | FSR最大±0.1%、FSR標準0.05% |
| 設定 | なし |
| 電圧供給 | 20…30 V DC |
| EMC 基準 |
EN 61326-1
EN 61000-6-2 EN 61000-6-4 |
| インパルス耐電圧 | 4 kV (1.2/50 μs) |
| ガルバニック絶縁 |
3方向絶縁体
入力/出力/供給間 |
| サージ電圧カテゴリー | III |
| テスト電圧 | 0.3 kV |
| 汚染度 | 2 |
| 絶縁電圧 | 2 kV入力/出力/電源 |
| マーキング | II 3 G Ex ec IIC T5 Gc |
| 接続方式 | PUSH IN |
| 締付けトルク、最小. | 0.4 Nm |
| 締付けトルク、最大. | 0.6 Nm |
| クランプ範囲、定格接続 | 2.5 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| クランプ範囲、最大 | 2.5 mm² |
| 配線接続断面 AWG、最小 | AWG 26 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 導体断面、固定式、最小 | 0.2 mm² |
| 導体断面、固定式、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 製品情報 |

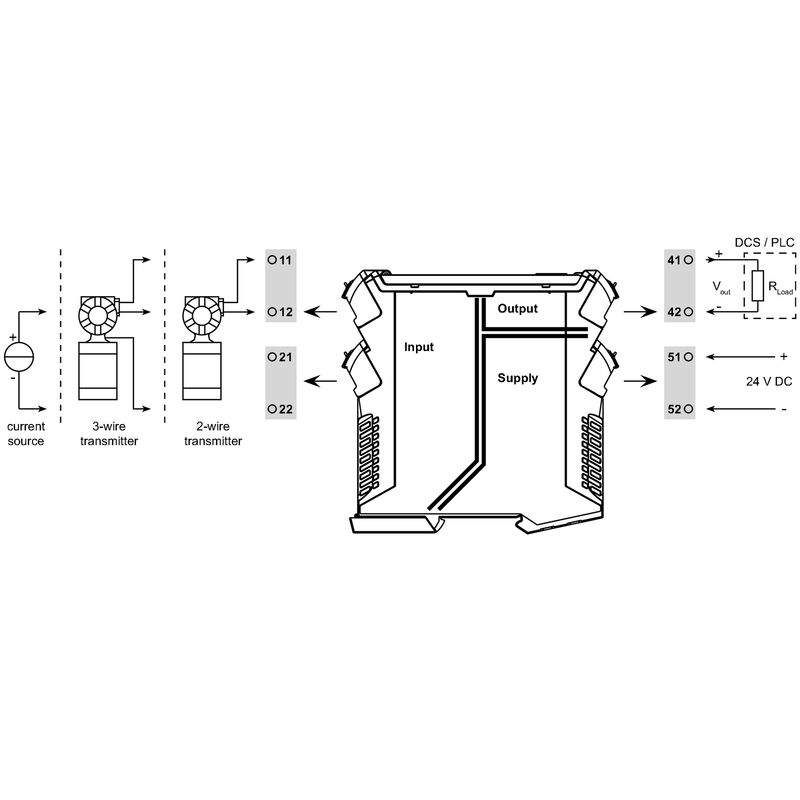

固定 DC リピータ ACT20P-CI-VO は、アナログ標準電流信号を電源、あるいは、2 または 3 線のセンサーから絶縁します。アナログ入力の電流信号を線形に変換し、電気的分離してアナログ出力電圧信号に変換します。電源は、入出力 (3 方向絶縁) から電気的分離されます。 特長
|
| 承認/証明書/適合証明書 |
[IECEx Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_97255)
[ATEX Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_97260) [UL Certification (hazardous location)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178185) [UL Certification (US-CAN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178186) [UL certification (hazardous locations) for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321818) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_158017) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96402) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2489740000) |
| ユーザ文書 | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_39970) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| 認可 |       |
| 認可 | CULUS; |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E469563 |
| 証明書番号（cULusEX） | E338066 |
