製品情報
| バージョン | 電流測定用トランデューサ, 限界値モニタリング, 入力 : 0…20/25/30 A, アナログ出力, リレー出力, フィードスルーホールの通電ケーブル |
| 注文番号 | 1510320000 |
| 種別 | ACT20P-CMT-30-AO-RC-P |
| GTIN (EAN) | 4050118319569 |
| 数量 | 1 items |
| 深さ | 114 mm |
| 奥行き（インチ） | 4.488 inch |
| 高さ | 127.1 mm |
| 高さ（インチ） | 5.004 inch |
| 幅 | 22.8 mm |
| 幅（インチ） | 0.898 inch |
| 正味重量 | 204 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -25 °C...60 °C |
| 湿度 | 5～95%、結露なし |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| 入力信号 | フィードスルーホールの通電ケーブル |
| 入力周波数 | AC: 15…700 Hz (true root mean square) |
| 入力数 | 1 |
| 入力測定範囲 |
構成可能
0～20/25/30 A AC(RMS)またはDC 最大ピーク電流10 × I入力 （1s） DC電流測定(AA)の場合：出力に電流方向表示（-/+ アナログ値） |
| 過負荷挙動 | 最大ピーク電流：1 秒間で 10 ×入力 |
| 種別 |
アクティブ
接続されたコントロールはパッシブであること |
| アラーム機能 |
サージ電流
電流不足 アラーム制限設定： 2 - 105 % ヒステリシス5% / 10% アラーム遅延：0…10 s |
| デジタル出力数 | 1 |
| 定格スイッチング電流 | 6 A |
| 持続電流 | 2 × I Input |
| 最大開閉電圧、AC | 250 V |
| 最大開閉電圧、DC | 24 V |
| 種別 |
リレー、1 CO 接点
法線/逆調整 |
| アナログ出力数 | 1 |
| 出力電圧 |
調整可能
0...10 V 2…10 V 0...5 V 1...5 V -5…+5 V -10...+10 V |
| 出力電流 |
調整可能
0...20 mA 4...20 mA -20…+20 mA |
| 抵抗負荷電圧 | ≥ 10kΩ |
| 抵抗負荷電流 | ≤ 600 Ω |
| 送信機能 | 直接または反転 |
| ガルバニック絶縁 |
4方向絶縁体；
入力/出力/供給/リレー間 |
| ステップ応答時間 |
≤ 300 ms (RMS)
≤ 60 ms (AA) |
| レール | TS 35 |
| 保護度合い | IP20 |
| 消費電力、最大 | 2.2 W |
| 温度係数 |
typ. 0.04 % / K
max. 0.09 % / K |
| 精度 | <0.75 % FSR |

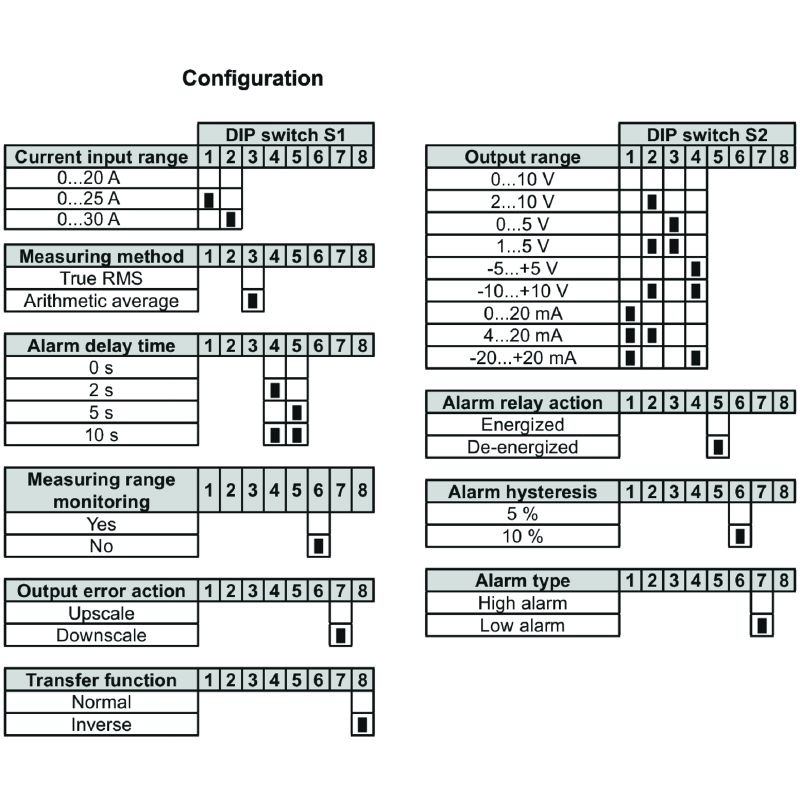

| 設定 | DIPスイッチ及びポテンショメータ |
| 電圧供給 | 16,8 V…31,2 V |
| EMC 基準 | EN 61326-1 |
| インパルス耐電圧 | 6.4 kV (1.2/50 µs) |
| ガルバニック絶縁 |
4方向絶縁体；
入力/出力/供給/リレー間 |
| サージ電圧カテゴリー | III |
| テスト電圧 | 4 kV |
| 定格電圧 | 300 V ACrms |
| 汚染度 | 2 |
| 絶縁電圧 | 4 kV効率 / 1 min. |
| 接続方式 | PUSH IN |
| 締付けトルク、最小. | 0.4 Nm |
| 締付けトルク、最大. | 0.6 Nm |
| クランプ範囲、定格接続 | 2.5 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| クランプ範囲、最大 | 2.5 mm² |
| 配線接続断面 AWG、最小 | AWG 26 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 導体断面、固定式、最小 | 0.2 mm² |
| 導体断面、固定式、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.2 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.2 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 製品情報 |
ACT20P-CMT-XX-(AO)-RC-P シリーズは、最大 60 A の AC および DC 電流を測定・監視する装置です。実効値法を採用しているため、歪んだ電流曲線形状でも正確な測定が可能です。この装置は、調整可能な回路閾値、遅延、ヒステリシスを調整できる限界値モニタリング機能とリレー出力の統合を特徴とします。 特長
|
| 承認/証明書/適合証明書 |
[Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152118)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35553) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_178161) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1510320000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1510320000) |
| ソフトウェア | [DIP switch configuration tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35389) |
| ユーザ文書 | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_45615) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| 認可 |   |
| 認可 | CULUS; |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E141197 |
