ACT20X-HDI-SDO-RNO-P

EX周波数信号絶縁トランス, 1チャネル

商品番号 2456050000

製品情報

一般注文データ

バージョン	EX周波数信号絶縁トランス, 1チャネル
注文番号	2456050000
種別	ACT20X-HDI-SDO-RNO-P
GTIN (EAN)	4050118471526
数量	1 items

寸法と重量

深さ	114.6 mm
奥行き（インチ）	4.512 inch
高さ	127.3 mm
高さ（インチ）	5.012 inch
幅	22.5 mm
幅（インチ）	0.886 inch
正味重量	177 g

温度

保管温度	-20 °C...85 °C
動作温度	-20 °C...60 °C
湿度	0～95%（結露なし）

失敗の確率

SIL PAPER	[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C001_V2R1.pdf)
IEC 61508に準拠したSIL	2
MTBF	207 a

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Assembling

レール	TS 35
取り付け位置	水平または垂直
取り付け方式	スナップ取付け支持レール

入力EX

NAMUR 供給	DC8 V （8 mA）
センサー	NAMURセンサー、EN60947-5-6準拠 RS、RPの有無による切り替え
センサー供給	8 V DC / 8 mA
トリガーレベル低値	<1.2 mA
トリガーレベル高値	< 2.1 mA
パルス持続時間	> 0.1 ms
入力周波数	<20 Hz
入力抵抗	1 k
抵抗	RP = 750 / RS = 15k
断線時の出力信号	<0.1 mA > 6.5 mA（断線の場合）
種別	フェールセーフ電流回路

デジタル出力

公称回路電圧	≤ AC250 V / DC30 V（安全エリア） ≤ 32 ACV / DC32 V（ゾーン2）
持続電流	≤ 2 A AC/DC（セーフエリア、ゾーン2エリア）
最大開閉周波数	20 Hz
機能	出力=入力直接または反転（構成可能）
種別	リレー、1 NC接点スイッチング周波数20 Hz
開閉容量	500 VA/60 W（セーフエリア） 16 VA/60 W（ゾーン2）

アラーム出力

アラーム機能	入力での配線中断入力の短絡電源電圧なしデバイスエラー
公称出力	≤ 62.5 VA/32 W（セーフエリア） ≤ 16 VA/32 W（ゾーン2）
公称回路電圧	≤ AC125 V / DC110 V （安全エリア） ≤ AC32 V / DC32 V （ゾーン2）
持続電流	≤ 0.5 A AC / 0.3 A DC （セーフゾーン） ≤ 0.5 A AC / 1 A DC （ゾーン2）
種別	ステータスリレー 1 NC（電圧なし）

一般的な仕様

保護度合い	IP20
動作高度	≤ 2000 m
接続方式	PUSH IN
消費電力	≤ 1.3 W
湿度	0～95%（結露なし）

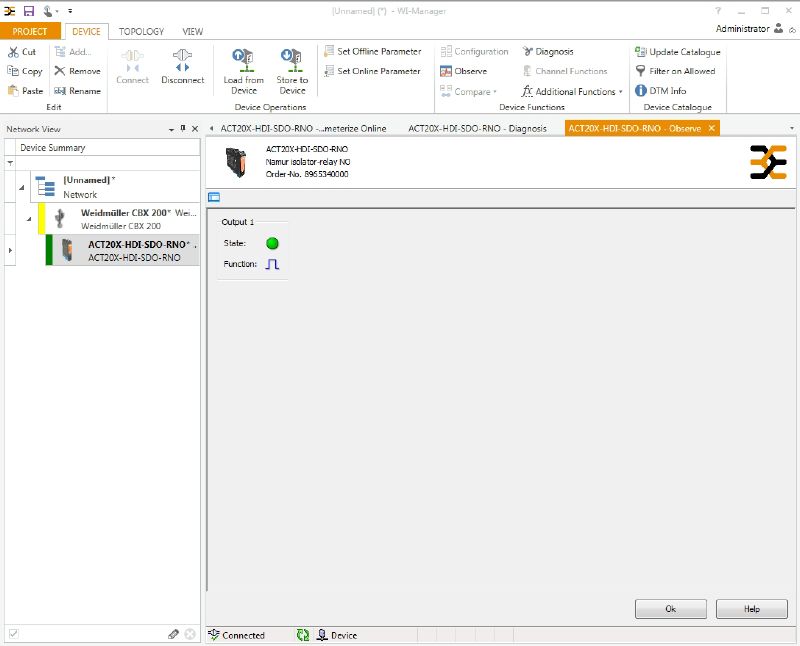

設定	FDT/DTMソフトウェアの使用 CBX200 USB8978580000構成アダプタが必要
電圧供給	19.2…31.2 V DC

絶縁協調

EMC 基準	EN 61326-1
定格電圧	300 V
標準	EN 61010-1
絶縁電圧	2.6 kV（入力/出力）

Ex　アプリケーションのデータ（ATEX）

マーキング	II (1) G [Ex ia Ga] IIC/IIB/IIA II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
設置場所	装置をセーフエリア、ゾーン2に設置
電力 P₀	32 mW
電圧 U₀	10.6 V DC
電流 I₀	12 mA DC

安全に関する基本仕様

Description of the "safe state"	de-energized (relay output)
Diagnostic test interval	10 s
T_proof	4 a
Total failure rate for safe detected failures (λ_SD)	0 FIT
装置の種別	B
ハードウェア故障許容度（HFT）	0
安全カテゴリー	SIL 2
Relay lifetime	100000 times
Safe Failure Fraction (SFF)	90 %
Mean Time To Repair (MTTR)	8 h
Total failure rate for safe undetected failures (λ_SU)	289 FIT
Total failure rate for dangerous detected failures (λ_DD)	130 FIT
Total failure rate for dangerous undetected failures (λ_DU)	46 FIT
停止PFHの確率	4.66 x 10^-8 h^-1
Demand mode	High
Demand rate	1,000 s
Demand response time	<10 ms (relay output)

安全関連仕様低要求モード

Safe Failure Fraction (SFF)	90 %
Average Probability of Failure on Demand (PFD_avg)	2.04 x 10^-4 (T_proof = 1 year) 4.08 x 10^-4 (T_proof = 2 years) 1.02 x 10^-4 (T_proof = 5 years)

接続データ

接続方式	PUSH IN
配線接続断面 AWG、最小	AWG 26
導体接続断面積 AWG、最大.	AWG 14
導体断面、固定式、最小	0.2 mm²
導体断面、固定式、最大	2.5 mm²
配線接続断面、細径撚線、最小	0.2 mm²
配線接続断面、細径撚線、最大	2.5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小	0.2 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大	2.5 mm²

保証

時間間隔

3 年

ダウンロード

承認/証明書/適合証明書	[Application notes -- Certification SIL](https://mdcop.weidmueller.com/mediadelivery/asset/900_35511) [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_42626) [Application notes -- Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97039) [Application notes -- Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97149) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35395)
エンジニアリングデータ	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66107)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2456050000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2456050000)
ソフトウェア	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
ユーザ文書	[Application notes -- Safety Manual for SIL application](https://mdcop.weidmueller.com/mediadelivery/asset/900_40043) [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_80481) [Handbuch ACT20X- Serie, deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_102720) [Manual ACT20X- series, english](https://mdcop.weidmueller.com/mediadelivery/asset/900_102722) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
カタログ	[Catalogues in PDF-format](LINK/Catalog.html)

分類

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

承認

認可	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif)
ROHS	適合
UL File Number Search	[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cULus）	E337701
