マルチレベルインストール端子台, PUSH IN, ダークベージュ, 2.5 mm², 24 A, 250 V, 接続数: 5, レベル数: 3

商品番号 2668930000
コンフィギュレータで開く
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 29 関連製品 66
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材料データ システム仕様 追加の技術データ クランプ用コンダクタ（定格接続） 全般 評価データ 分類

承認

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
適合

一般注文データ

Ausfuehrung
マルチレベルインストール端子台, PUSH IN, ダークベージュ, 2.5 mm², 24 A, 250 V, 接続数: 5, レベル数: 3
Best.-Nr.
2668930000
Tipo
AITB 2.5 BB L-L-PE
GTIN (EAN)
4064675030515
数量
50 items

寸法と重量

Tiefe
50,1 mm
奥行き（インチ）
1,972 inch
Altura
103 mm
高さ（インチ）
4,055 inch
Anchura
5,1 mm
幅（インチ）
0,201 inch
正味重量
16,368 g

温度

Température de stockage
-25 °C...55 °C
周囲温度
-5 °C…40 °C
連続動作温度、最小
-60 °C
連続動作温度、最大
130 °C

環境製品コンプライアンス

Statut de conformité RoHS
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

材料データ

基本材質
Wemid
色
ダークベージュ
操作要素の色
橙色
UL 94 可燃性等級
V-0

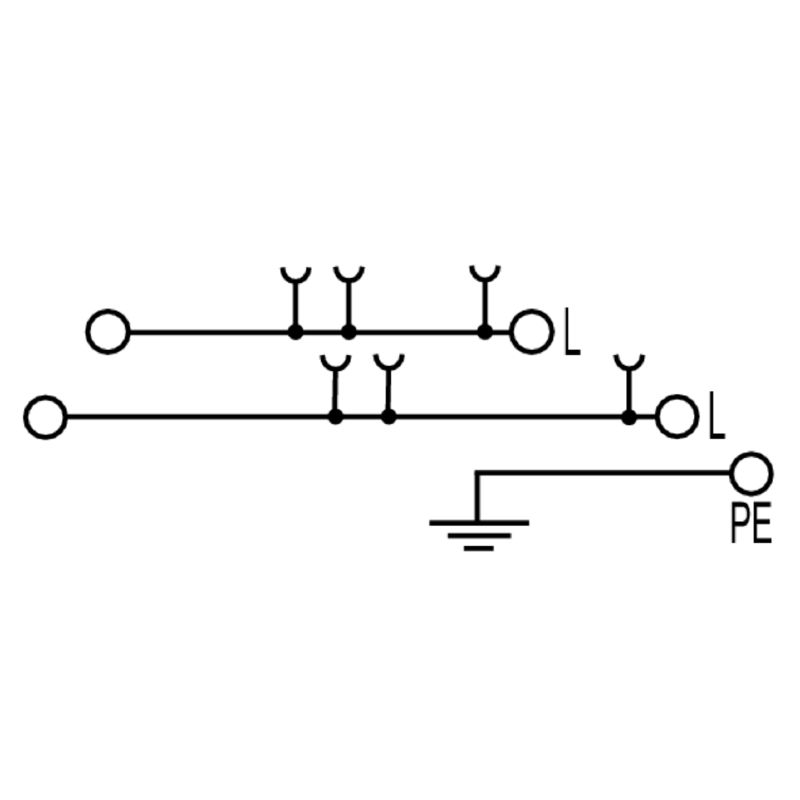

システム仕様

エンドカバープレートの要求
はい
電位数
3
レベル数
3
レベルごとのクランプポイント数
2
内部で交差接続されたレベル
いいえ
取り付けレール
TS 35
N 関数
いいえ
PE 関数
はい
PEN 関数
いいえ

追加の技術データ

取り付け方式
篏合仕様
篏合仕様
はい
開放側面
右

クランプ用コンダクタ（定格接続）

Anslutningsriktning
上部
Ledardiameter, AWG, max
AWG 12
Калибровая пробка согласно 60 947-1
A3
クランプ範囲、最大
4 mm²
クランプ範囲、最小
0,14 mm²
ツインフェルール端子のチューブ長
  • チューブ長:
    • 最小：:
      8 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      0,5 mm²
    • 最大.:
      0,75 mm²
ツインワイヤエンドフェルール、最大
0,75 mm²
ツインワイヤエンドフェルール、最小
0,5 mm²
プラスチックカラー付きフェルール端子のチューブ長さ DIN 46228/4
  • チューブ長:
    • 最小：:
      6 mm
    • 最大.:
      8 mm
  • 導体接続断面:
    • 最小：:
      0,14 mm²
    • 最大.:
      0,34 mm²
  • チューブ長:
    • 最小：:
      6 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      0,5 mm²
    • 最大.:
      1 mm²
  • チューブ長:
    • 最小：:
      8 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      1,5 mm²
    • 最大.:
      2,5 mm²
プラスチック製カラーなしのフェルール端子のチューブ長さ DIN 46228/1
  • チューブ長:
    • 公称:
      5 mm
  • 導体接続断面:
    • 公称:
      0,25 mm²
  • チューブ長:
    • 最小：:
      6 mm
    • 最大.:
      10 mm
  • 導体接続断面:
    • 最小：:
      0,5 mm²
    • 最大.:
      1 mm²
  • チューブ長:
    • 最小：:
      7 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      1,5 mm²
    • 最大.:
      2,5 mm²
刃寸法
0.6 x 3.5 mm
接続数
5
接続断面、撚線、最大
4 mm²
接続断面、撚線、最小
0,14 mm²
接続方式
PUSH IN
接続方式 2
PUSH IN
被覆剥き長さ
10 mm
配線接続断面 AWG、最小
AWG 28
配線接続断面、ソリッドコア、最小
0,14 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
4 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
0,14 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
2,5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0,14 mm²
配線接続断面、細径撚線、最大
4 mm²
配線接続断面、細径撚線、最小
0,14 mm²
配線接続断面ソリッドコア、最大
4 mm²

全般

Mounting rail
TS 35
Section de raccordement du conducteur, AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 28
표준 규격
IEC 60947-7-1 (-7-2)

評価データ

定格断面
2,5 mm²
定格電圧
250 V
定格 DC 電圧
250 V
公称電流
24 A
最大導体電流
27 A
標準
IEC 60947-7-1 (-7-2)
IEC 60947-7-x 準拠の容量抵抗
1,33 mΩ
定格インパルス耐電圧
4 kV
IEC 60947-7-xに準拠した出力損失
0,77 W
定格電圧（L/L）
400 V
定格電圧（L / N ）
250 V
定格電圧（L / PE）
250 V
サージ電圧カテゴリー
III
汚染度
3

分類

ETIM 8.0
EC001329
ETIM 9.0
EC001329
ETIM 10.0
EC001329
ECLASS 14.0
27-25-01-10
ECLASS 15.0
27-25-01-10
