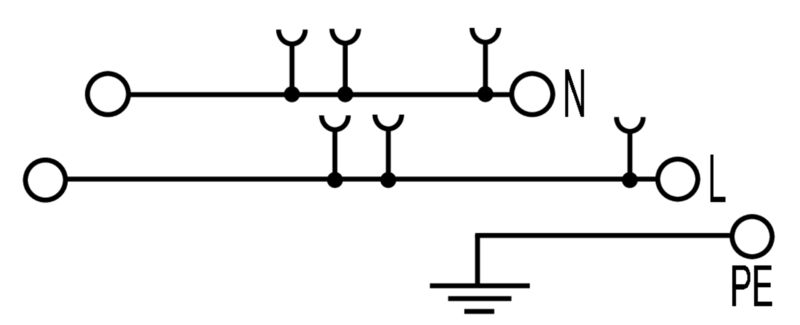

AITB 2.5 BB N-L-PE
AITB 2.5 BB N-L-PE
AITB 2.5 BB N-L-PE
AITB 2.5 BB N-L-PE
AITB 2.5 BB N-L-PE
AITB 2.5 BB N-L-PE
AITB 2.5 BB N-L-PE

AITB 2.5 BB N-L-PE

Víceúrovňová instalační svorkovnice, PUSH IN, Tmavě béžová, 2.5 mm², 24 A, 250 V, Počet připojení: 5, Počet úrovní: 3

ID výrobku 2668940000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 29 Jednotlivý díl 1 Příbuzné výrobky 66
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění svorkou (jmenovité připojení) Všeobecně Data hodnocení Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Víceúrovňová instalační svorkovnice, PUSH IN, Tmavě béžová, 2.5 mm², 24 A, 250 V, Počet připojení: 5, Počet úrovní: 3
Číslo objednávky
2668940000
Typ
AITB 2.5 BB N-L-PE
GTIN (EAN)
4064675030522
Množství
50 items

Rozměry a hmotnosti

Hloubka
50,1 mm
Hloubka (v palcích)
1,972 inch
Výška
103 mm
Výška (v palcích)
4,055 inch
Šířka
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
18,76 g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Continuous operating temp., min.
-60 °C
Temperatura permanete de trabajo, max.
130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
dunkelbeige
Éléments d'actionnement de couleurs
narancssárga
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
3
Počet úrovní
3
Number of clamping points per level
2
Úrovně propojené interně
Yes
Mounting rail
TS 35
N-funkce
No
PE funkce
Yes
Funkce PEN
Ne

Další technická data

Otevřené strany
pravá
Příchytka
Ano
Typ montáže
Příchytka

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.
0,75 mm²
Dvojdutinka, max.
0,5 mm²
Délka odizolování
10 mm
Délka tubusu pro dvojitou koncovku
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²
Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1
  • Délka tubusu:
    • jmen.:
      5 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,25 mm²
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      10 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      7 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      8 mm
  • Průřez připojení vodiče:
    • min.:
      0,14 mm²
    • max.:
      0,34 mm²
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Měřidlo podle IEC 60947-1
A3
Počet připojení
5
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 28
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodiče, pevné jádro, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, splétané, max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,14 mm²
Směr připojení
vrchol
Typ připojení
PUSH IN
Typ připojení 2
PUSH IN
Upínací rozsah, max.
4 mm²
Upínací rozsah, min.
0,14 mm²
Velikost nože
0,6 x 3,5 mm

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 28
Standardy
IEC 60947-7-1 (-7-2)

Data hodnocení

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
250 V
Jmenovité DC napětí
250 V
Jmenovitý proud
24 A
Proud při maximu vodičů
27 A
標準
IEC 60947-7-1 (-7-2)
Объемное сопротивление по стандарту IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
4 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77 W
Jmenovité napětí (L / L)
400 V
Jmenovité napětí (L / N)
250 V
Jmenovité napětí (L / PE)
250 V
Pollution severity
3
Категория перенапряжения
III

Klasifikace

ETIM 8.0
EC001329
ETIM 9.0
EC001329
ETIM 10.0
EC001329
ECLASS 14.0
27-25-01-10
ECLASS 15.0
27-25-01-10
