製品情報

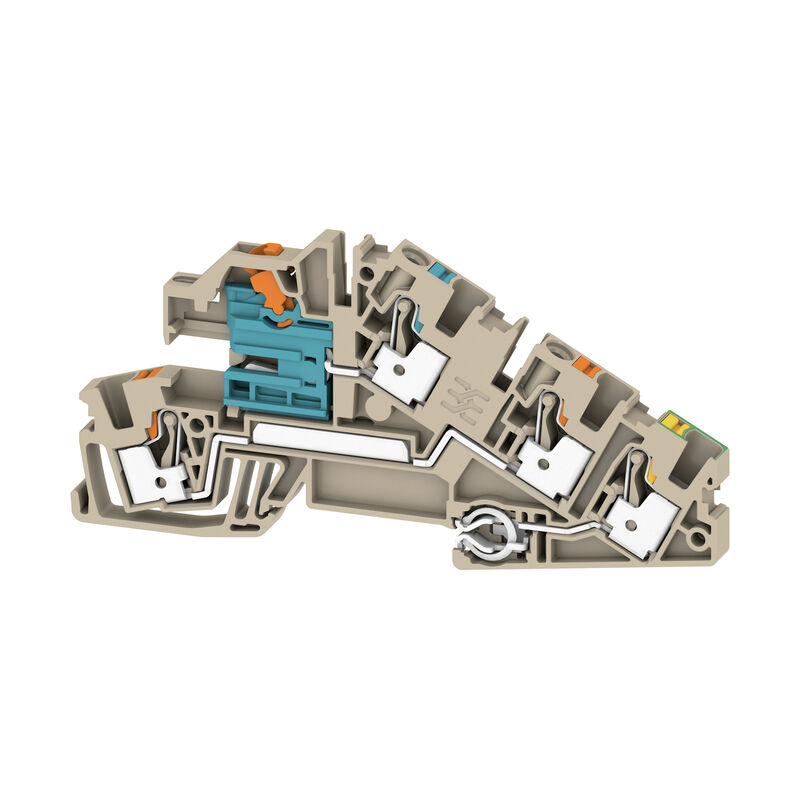

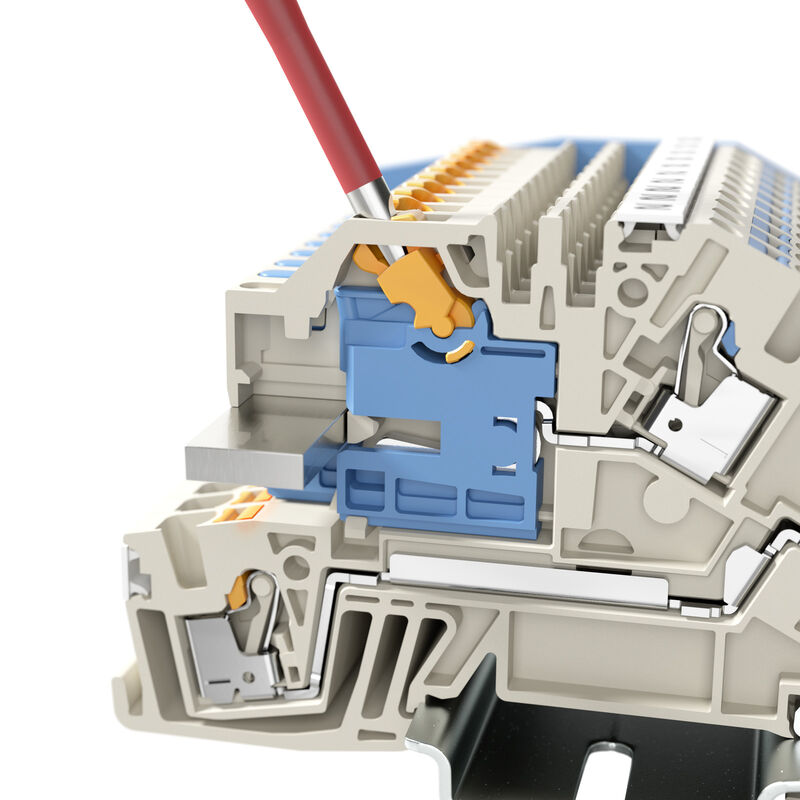

| バージョン | マルチレベルインストール端子台, PUSH IN, ダークベージュ, 4 mm², 30 A, 250 V, 接続数: 5, レベル数: 3, TS 35, V-0, Wemid |
| 注文番号 | 2669100000 |
| 種別 | AITB 4 BB NDT-L-PE |
| GTIN (EAN) | 4064675266334 |
| 数量 | 25 items |
| 深さ | 53.2 mm |
| 奥行き（インチ） | 2.094 inch |
| 高さ | 110.2 mm |
| 高さ（インチ） | 4.339 inch |
| 幅 | 6.1 mm |
| 幅（インチ） | 0.24 inch |
| 正味重量 | 24.811 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| 操作要素の色 | 橙色 |
| UL 94 可燃性等級 | V-0 |
| エンドカバープレートの要求 | はい |
| 電位数 | 3 |
| レベル数 | 3 |
| レベルごとのクランプポイント数 | 2 |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | はい |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 篏合仕様 | はい |
| 開放側面 | 右 |
| IEC 60947-1 準拠のゲージ | A4 |
| クランプ範囲、最大 | 6 mm² |
| クランプ範囲、最小 | 0.14 mm² |
| ツインフェルール端子のチューブ長 |
|
| ツインワイヤエンドフェルール、最大 | 1.5 mm² |
| ツインワイヤエンドフェルール、最小 | 0.5 mm² |
| プラスチックカラー付きフェルール端子のチューブ長さ DIN 46228/4 |
|
| プラスチック製カラーなしのフェルール端子のチューブ長さ DIN 46228/1 |
|
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 接続数 | 5 |
| 接続断面、撚線、最大 | 6 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続方向 | 上部 |
| 接続方式 | PUSH IN |
| 被覆剥き長さ | 12 mm |
| 配線接続断面 AWG、最小 | AWG 26 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 4 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 4 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 6 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 6 mm² |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 標準 |
IEC60947-7-1に準拠
IEC60947-7-2に準拠 |
| 配線接続断面 AWG、最小 | AWG 26 |
| 定格断面 | 4 mm² |
| 定格電圧 | 250 V |
| 定格 DC 電圧 | 250 V |
| 定格電流 | 30 A |
| 最大導体電流 | 36 A |
| 標準 |
IEC60947-7-1に準拠
IEC60947-7-2に準拠 |
| 定格インパルス耐電圧 | 4 kV |
| IEC 60947-7-xに準拠した出力損失 | 1.02 W |
| 定格電圧（L/L） | 400 V |
| 定格電圧（L / N ） | 250 V |
| 定格電圧（L / PE） | 250 V |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| 承認/証明書/適合証明書 | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199389) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_257178) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2669100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2669100000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2669100000&norm=0) |
| 入札仕様書 | [Ausschreibungstext AITB 4 BB NDT-L-PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_246184) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9.1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| ECLASS 14.0 | 27-25-01-10 |
| 認可 |   |
| ROHS | 適合 |
