製品情報
| バージョン | フィードスルー端子台, ねじ接続, ベージュ色/黄色, 4 mm², 32 A, 400 V, 接続数: 2 |
| 注文番号 | 0321560000 |

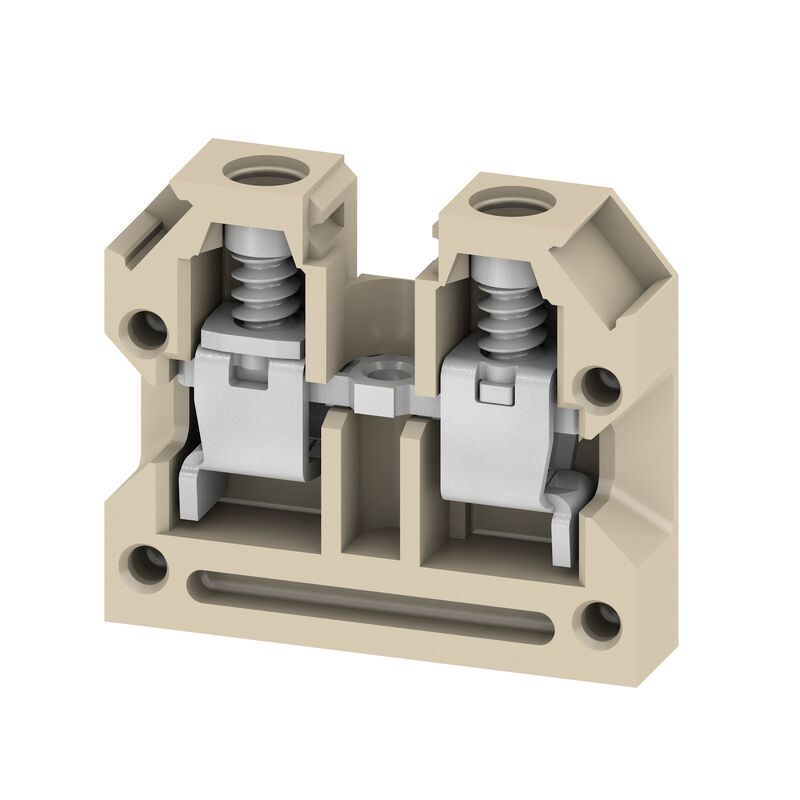

| 種別 | AKB 4 |
| GTIN (EAN) | 4008190008826 |
| 数量 | 100 items |
| 深さ | 55.5 mm |
| 奥行き（インチ） | 2.185 inch |
| 高さ | 27 mm |
| 高さ（インチ） | 1.063 inch |
| 幅 | 60 mm |
| 幅（インチ） | 2.362 inch |
| 正味重量 | 5.2 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 100 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | PA 66 |
| 色 | ベージュ色/黄色 |
| UL 94 可燃性等級 | V-2 |
| バージョン |
ねじ接続
ねじ込み可能な交差接続用 コネクタ無しの終端部 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 1 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | 取り付けプレート |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | クランプ |
| 爆発試験バージョン | いいえ |
| 設置アドバイス | 直接実装 |
| 開放側面 | 右 |
| 類似端子数 | 10 |
| 接続種別、追加接続 | ねじ接続 |
| DMS電動ドライバーによるトルクレベル | 2 |
| IEC 60947-1 準拠のゲージ | A3 |
| クランプネジ | M 3 |
| クランプ範囲、最大 | 6 mm² |
| クランプ範囲、最小 | 0.13 mm² |
| ツインワイヤエンドフェルール、最大 | 1.5 mm² |
| ツインワイヤエンドフェルール、最小 | 0.5 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 4 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 締付けトルク、最大. | 0.8 Nm |
| 締付けトルク、最小. | 0.6 Nm |
| 被覆剥き長さ | 8 mm |
| 配線接続断面 AWG、最小 | AWG 22 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 4 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 6 mm² |
| 証明書番号（CSA） | 12400-111 |
| 配線の最大断面（CSA） | 12 AWG |
| 配線の最小断面（CSA） | 22 AWG |
| 電圧規模C（CSA） | 300 V |
| 電流の規模C（CSA） | 10 A |
| TS 15 オフセット | 13.5 mm |
| レール | 取り付けプレート |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 極数 | 1 |
| 標準 | IEC 60947-7-1 |
| 設置アドバイス | 直接実装 |
| 配線接続断面 AWG、最小 | AWG 22 |
| 定格断面 | 4 mm² |
| 定格電圧 | 400 V |
| 定格 DC 電圧 | 400 V |
| 定格電流 | 32 A |
| 最大導体電流 | 41 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| IEC 60947-7-xに準拠した出力損失 | 1.02 W |
| 汚染度 | 3 |
| 導体サイズフィールド配線最大（UR） | 12 AWG |
| 導体サイズフィールド配線最小（UR） | 22 AWG |
| 導体サイズ工場配線最大（UR） | 12 AWG |
| 導体サイズ工場配線最小（UR） | 22 AWG |
| 証明書番号（UR） | E60693 |
| 電圧規模C（UR） | 300 V |
| 電流の規模C（UR） | 27 A |
| 承認/証明書/適合証明書 | [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58989) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0321560000) |
| カタログ | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| 証明書番号（UR） | E60693 |
