製品情報
| バージョン | PE 端子, ねじ接続, 黄色, 緑色, 2.5 mm², 250 V, 接続数: 2, レベル数: 1, TS 15, V-2, Wemid |
| 注文番号 | 1303360000 |

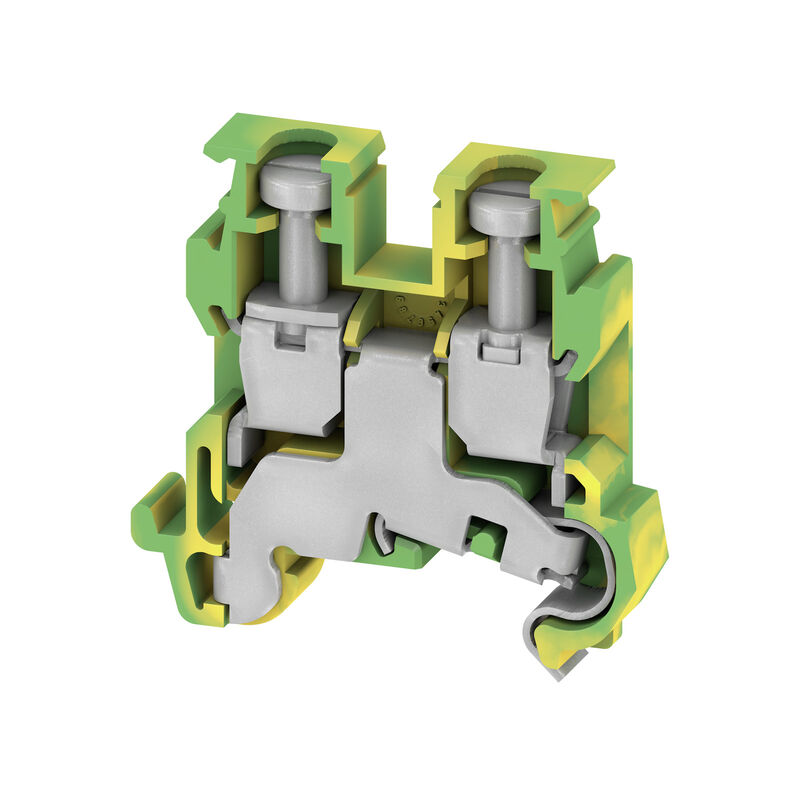

| 種別 | AKE 2.5 |
| GTIN (EAN) | 4008190084950 |
| 数量 | 100 items |
| 深さ | 26 mm |
| 奥行き（インチ） | 1.024 inch |
| DIN レールを含む奥行き | 28 mm |
| 高さ | 28 mm |
| 高さ（インチ） | 1.102 inch |
| 幅 | 5.1 mm |
| 幅（インチ） | 0.201 inch |
| 正味重量 | 4.374 g |
| 保管温度 | -25 °C...55 °C |
| 動作温度範囲 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 |
黄色
緑色 |
| UL 94 可燃性等級 | V-2 |
| 証明書番号（ATEX） | TUEV18ATEX8221U |
| 証明書番号（IECEX） | IECEXTUR18.0024U |
| 最大導体断面積（ATEX） | 4 mm² |
| 最大導体断面積（IECEX） | 4 mm² |
| 動作温度範囲 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| マーキング EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU ラベル | II 2 G D |
| バージョン |
ねじ接続
PE接続付き コネクタ無しの終端部 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | はい |
| レール | TS 15 |
| N 関数 | いいえ |
| PE 関数 | はい |
| PEN 関数 | いいえ |
| 取り付け方式 | ねじ込み |
| 爆発試験バージョン | はい |
| 設置アドバイス | 直接実装 |
| 開放側面 | 右 |
| 類似端子数 | 1 |
| 接続種別、追加接続 | ねじ接続 |
| DMS電動ドライバーによるトルクレベル | 1 |
| IEC 60947-1 準拠のゲージ | A3 |
| クランプネジ | M 2.5 |
| クランプ範囲、最大 | 4 mm² |
| クランプ範囲、最小 | 0.13 mm² |
| ツインワイヤエンドフェルール、最大 | 1.5 mm² |
| ツインワイヤエンドフェルール、最小 | 0.5 mm² |
| 刃寸法 | 3.0 x 0.5 mm |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 2.5 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 締付けトルク、最大. | 0.6 Nm |
| 締付けトルク、最小. | 0.4 Nm |
| 被覆剥き長さ | 7 mm |
| 配線接続断面 AWG、最小 | AWG 26 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 4 mm² |
| 証明書番号（CSA） | 200039-80109105 |
| 配線の最大断面（CSA） | 12 AWG |
| 配線の最小断面（CSA） | 26 AWG |
| TS 15 オフセット | 13.5 mm |
| レール | TS 15 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 標準 | IEC 60947-7-2 |
| 設置アドバイス | 直接実装 |
| 配線接続断面 AWG、最小 | AWG 26 |
| 定格短期電流 | 300 A（2.5 mm²） |
| PEN 関数 | いいえ |
| 定格断面 | 2.5 mm² |
| 隣接端子への定格電圧 | 250 V |
| 標準 | IEC 60947-7-2 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| 隣接端子への定格インパルス耐圧 | 4 kV |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 26 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 12 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 26 AWG |
| 導体サイズ工場配線最大（cURus） | 12 AWG |
| 証明書番号（cURus） | E60693 |
| 承認/証明書/適合証明書 |
[Attestation Of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37751)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253955) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284525) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80370) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80371) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89231) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89232) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178466) [CSA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253667) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253956) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36429) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61099) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1303360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1303360000) |
| 製品変更通知 |
[PCN_AKZ_20190405](https://mdcop.weidmueller.com/mediadelivery/asset/900_87123)
[20211111 Color Change of AKE and EK terminals](https://mdcop.weidmueller.com/mediadelivery/asset/900_245992) |
| ユーザ文書 |
[NTI AKZ 1.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_80372)
[NTI AKZ 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_80373) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| 認可 |           |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
