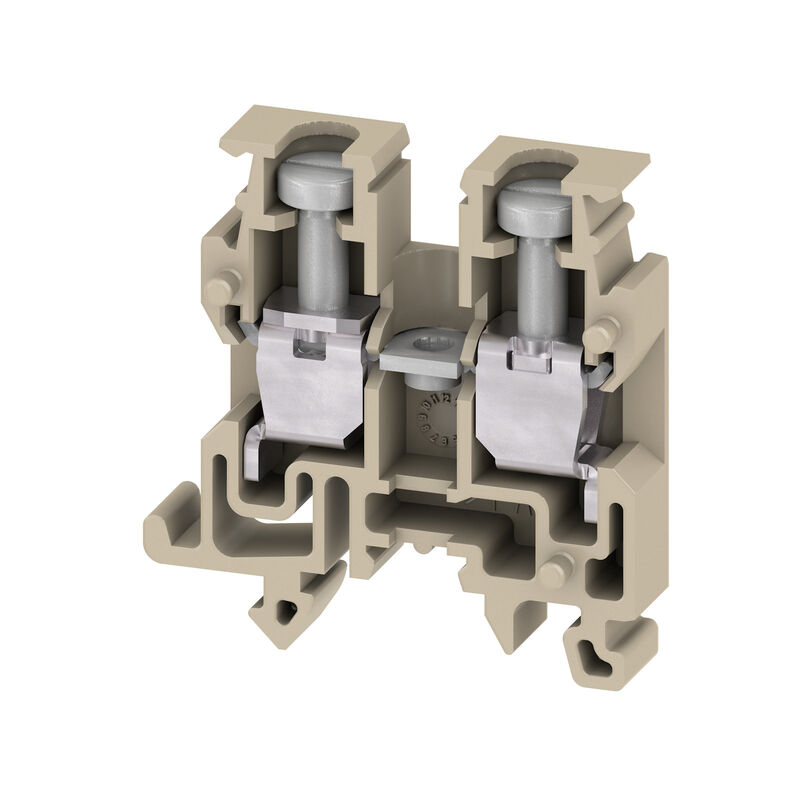

Bloc de jonction traversant, Raccordement vissé, beige / jaune, 2.5 mm², 24 A, 250 V, Nombre de raccordements: 2

Référence produit 0697160000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 14 Autres produits de la même gamme 51
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système Autres caractéristiques techniques Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Dimensions Généralités Caractéristiques nominales Caractéristiques nominales selon UL Classifications

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Informations générales de commande

Version
Bloc de jonction traversant, Raccordement vissé, beige / jaune, 2.5 mm², 24 A, 250 V, Nombre de raccordements: 2
Order No.
0697160000
Típus
AKZ 2.5
GTIN (EAN)
4008190121716
Qty.
100 Pièce

Dimensions et poids

Depth
26,3 mm
Profondeur (pouces)
1,035 inch
Profondeur, y compris rail DIN
27,1 mm
Height
25,5 mm
Hauteur (pouces)
1,004 inch
Anchura
5,1 mm
Largeur (pouces)
0,201 inch
Poids net
3,439 g

Températures

Tárolási hőmérséklet
-25 °C...55 °C
Temperatura ambiente
-60 °C…85 °C
Température d'utilisation permanente, min.
-60 °C
Température d'utilisation permanente, max.
130 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

Matériau de base
PA 66
Couleur
beige / jaune
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)
TUEV18ATEX8221U
Certificat Nº (IECEX)
IECEXTUR18.0024U
Tension max. (ATEX)
220 V
Courant (ATEX)
24 A
Section max. du conducteur (ATEX)
4 mm²
Tension max. (IECEX)
220 V
Courant (IECEX)
24 A
Section max. du conducteur (IECEX)
4 mm²
Oznakowanie EN 60079-7
Ex eb II C Gb
Plaquette de marquage Ex 2014/34/EU
II 2 G D

Caractéristiques du système

Version
Raccordement vissé
avec téton
pour connexion transversale à visser
libre d'un côté
Flasque de fermeture nécessaire
Oui
Nombre de polarités
1
Nombre d'étages
1
Nombre de points de contact par étage
2
Nombre de potentiels par étage
1
Etages internes pontés
Non
Raccordement PE
Non
Barrette de liaison équipée
TS 15
Fonction N
Non
Fonction PE
Non
Fonction PEN
Non

Autres caractéristiques techniques

Côté ouvert
droite
Nombre de blocs de jonction identiques
1
Type de montage
monté
Version à l#92épreuve de l#92explosion
Oui

Conducteur raccordable (autre raccordement)

Rodzaj przyłącza, kolejne przyłącze
Raccordement vissé

Raccordement (raccordement nominal)

Clamping range, max.
4 mm²
Cran de réglage du couple avec visseuse électrique du type DMS
1
Dimension de la lame
0,5 x 3,0 mm
Embouts doubles, max.
1,5 mm²
Embouts doubles, min.
0,5 mm²
Number of connections
2
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, rigide, max.
4 mm²
Section de raccordement du conducteur, rigide, min.
0,13 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
2,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,13 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
2,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,13 mm²
Section de raccordement du conducteur, souple, max.
2,5 mm²
Section de raccordement du conducteur, souple, min.
0,13 mm²
Section de raccordement, semi-rigide, max.
2,5 mm²
Section de raccordement, semi-rigide, min.
0,13 mm²
Section de raccordement, souple, min.
0,13 mm²
Stripping length
7 mm
Type of connection
Raccordement vissé
Åtdragningsmoment, min.
0,4 Nm
Калибровая пробка согласно 60 947-1
A3
Момент затяжки, макс.
0,6 Nm
Направление соединения
latéralement
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
压接范围，最小
0,13 mm²
压接螺钉
M 2,5

Caractéristiques nominales selon CSA

Certificat Nº (CSA)
200039-2124451
Courant gr. c (CSA)
10 A
Section max. du conducteur (CSA)
10 AWG
Section min. du conducteur (CSA)
26 AWG
Tension Gr C (CSA)
300 V

Dimensions

Décalage TS 15
11,25 mm

Généralités

Liczba biegunów
1
Normy
IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.
AWG 26
Szyna montażowa
TS 15
Wire connection cross section AWG, max.
AWG 12

Caractéristiques nominales

Section nominale
2,5 mm²
Tension nominale
250 V
Tension nominale DC
250 V
Courant nominal
24 A
Courant avec conducteur max.
32 A
Normes
IEC 60947-7-1
Résistance de passage selon CEI 60947-7-x
1,33 mΩ
Tension de choc nominale
4 kV
Puissance dissipée conformément à CEI 60947-7-x
0,77 W
Degré de pollution
3

Caractéristiques nominales selon UL

Certificat Nº (UR)
E60693
Courant gr. B (UR)
10 A
Courant gr. B (UR)
10 A
Taille du conducteur Câblage d'installation max. (UR)
12 AWG
Taille du conducteur Câblage d'installation min. (UR)
22 AWG
Taille du conducteur Câblage d'usine max. (UR)
12 AWG
Taille du conducteur Câblage d'usine min. (UR)
26 AWG
Tension Gr B (UR)
300 V
Tension Gr D (UR)
300 V

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
